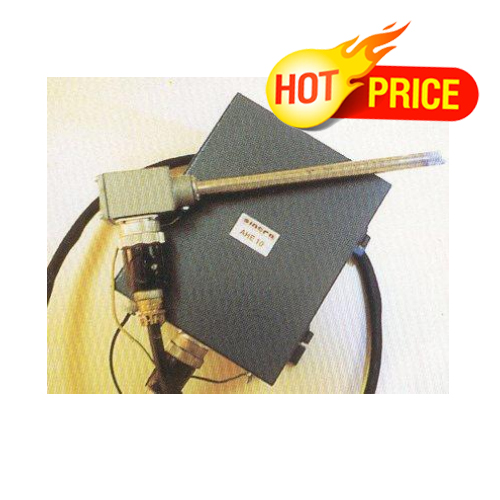

Sincra Vietnam,Bộ đánh lửa năng lượng cao CA1 XAHE 10 Sincra

Tổng quát

Bộ đánh lửa năng lượng cao AHE 10, do SINCRA sản xuất , được sử dụng để đánh lửa các đầu đốt công nghiệp công suất lớn hoạt động bằng khí đốt thương mại hoặc thép và dầu nhiên liệu nặng.

2 - Hoạt động

Một tụ điện cao thế, được đặt trong hộp, được tích điện với năng lượng tương đương 10J / giây, phóng điện rất nhanh qua một mạch chuyển đổi điện tử.

Do đó, hồ quang phóng điện được tạo ra bởi đầu bộ đánh lửa, chuyển năng lượng điện thành nhiệt và cho phép đốt cháy nhiên liệu khí hoặc lỏng.

Để đảm bảo đánh lửa đầu đốt thành công, thiết bị hoạt động trong 20 giây đầu tiên với tốc độ phóng 25 tia lửa mỗi giây, trong hai mươi giây tiếp theo số lượng tia lửa tăng lên 12 tia lửa mỗi giây, cuối cùng cụm đánh lửa được tắt trong 40 giây.

3 - Thiết lập

Việc lắp đặt hệ thống đánh lửa năng lượng cao kiểu AHE 10 phải được thực hiện có tính đến

thông tin kỹ thuật và kích thước được định nghĩa trong đoạn 5.

Nguy hiểm điện áp cao

Bộ đánh lửa tạo ra một hiệu điện thế 1300 Vôn.

Việc lắp đặt đúng và tuân thủ các quy định có hiệu lực của cáp nối thanh đánh lửa với bộ điều khiển và cáp nối đất là điều cần thiết để hệ thống hoạt động bình thường và bảo vệ người sử dụng.

Khi quá trình lắp đặt cơ và điện hoàn tất, điện áp cung cấp có thể được kết nối với hộp điện tử.



Vị trí đánh lửa

Vị trí đánh lửa tốt nhất cho các vòi đốt hoạt động bằng dầu đốt nặng thường nằm ở ngoại vi của vùng phun nhiên liệu, gần các cánh tản nhiệt để quay không khí cháy hoặc đĩa giữ ngọn lửa.

Vị trí đánh lửa tốt nhất có thể được xác định bằng cách đẩy hoặc kéo thanh đốt song song với trục của đầu đốt để xuất hiện đầu khe hở tia lửa trên mép hình nón phun của hỗn hợp nhiên liệu / không khí hoặc nhiên liệu / hơi phun .

Để đảm bảo đánh lửa chính xác đầu đốt hoạt động bằng dầu nặng, nhiệt độ của nhiên liệu là rất quan trọng và phải từ 110 đến 130 ° C.

Mặt khác, quá trình đánh lửa nên diễn ra ở tốc độ dòng nhiên liệu thấp thường tương ứng với tải đầu đốt được đặt trước.

Vị trí của đầu que đánh lửa của vòi đốt gas tương đối ít quan trọng hơn với điều kiện là hồ quang điện xảy ra trong vùng trộn khí và khí cháy.

5 - Đặc tính kỹ thuật

Điện áp cung cấp: 230VAC + 10% đến -10%

Cầu chì: 6.35AT

Điện áp cung cấp theo yêu cầu: 115 VAC

Tần số: 48 đến 60 Hz

Công suất tiêu thụ: 800VA

Năng lượng phát ra tia lửa: 1300 V

Tần số phát tia lửa điện: Pha 1 = 20 giây (25 lần hiển thị / giây)

                                                                                          Giai đoạn 2 = 20 giây (12 xung / giây.)

                                                                                          Giai đoạn 3 = 40 giây (tắt mạch)

Tuổi thọ khoảng cách tia lửa ước tính: 300.000 tia lửa

Điều kiện vận hành khí hậu: Hộp điện tử: - 10 ° C đến + 52 ° C.

                                                                                          Đầu nổ: 600 ° C (nhiệm vụ liên tục)

                     800 ° C (nhiệm vụ không liên tục)

Chỉ số bảo vệ vỏ bọc: IP 55

Chiều dài thanh tiêu chuẩn: 1 m

Chiều dài cáp tiêu chuẩn: 5 m

Trọng lượng của thanh, cáp và cụm vỏ: 18Kg
