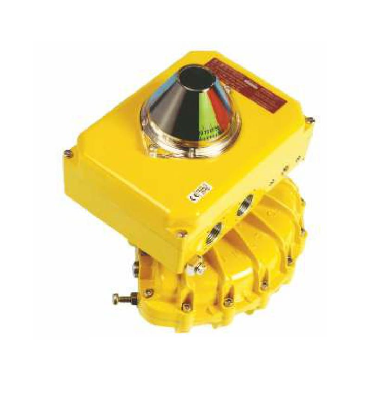

Model: 10A-700EL1000  ǀ  Thiết bị truyền động và hộp định vị EL

Bộ truyền động /actuator Kinetrol model 10

Order code: 10A-100 ; 103-100  (without NAMUR-adapter-plate)

  • Mô men xoắn đầu ra: 3625 ibf ins/416 Nm at 100 PSI/7 bar
  • Có thể điều chỉnh ở bất kỳ đâu trong phạm vi góc của thiết bị truyền động  78° - 100°
  • Thể tích xilanh: 62.5 in3 /1025 cm3
  • Weight 5.4 kg/ no  coupling
  • Bộ truyền động Kinetrol model 10 có thể đi chung với các phụ kiệ tùy theo nhu cầu của khách hàng

El positioner –Hộp định vị EL

Order code 074-070EL1000

Mô tả: 07 EL POSITIONER CW WITH ANGLE RETRANSMIT

  • Bộ định vị Kinetrol vận hàng mượt mà và chuẩn xác Từ mạch kỹ thuật số thông minh cho đến van trợ động dự báo.
  • Dễ dàng điều chỉnh, bộ định vị EL kinetrol cho phép tối ưu hóa độ nhạy nhưng đồng thời vẫn duy trì được tính ổ định
  • Loop power- không cần nguồn riêng ,  chỉ cần tín hiệu 4 -2 0 mA cộng với nguồn cung cấp không khí
  • Hỗ trợ vòng lặp
  • Thông qua hệ thống nút ấn và đèn led báo hiệu cho phép hiệu chỉnh nhanh chóng  và dễ dàng đảo ngược vòng quay (theo chiều kim đồng hồ / ngược chiều kim đồng hồ) mà không cần thay đổi bất kỳ các kết cấu bên trong.

Thông số kỹ thuật bộ định vị khí nén Kinetrol

  • Air Supply : 3.5 đến 7 bar  (50 psi to 100 psi)
  • Signal : 4-20mA, requiring max 8V to drive through positioner circuit
  • Temperature  Operating -20° to +70°C
  • Flowrate 3.3 scfm/93 l/m @ 5.5 bar
  • Repeatability better than 0.7% of span**
  • Hysteresis better than 0.7% of span**
  • Sensitivity better than 0.1mA**
  • Enclosure Rating IP65/NEMA 4X
  • Materials case and cover ­   zinc alloy spool and liner  ­ stainless steel
  • Weight 2.95 kg/6.5 lb
