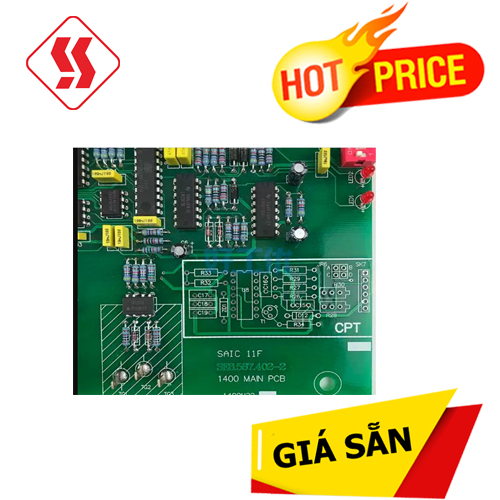

Tên thiết bị:      Bảng điều khiển PCB của thiết bị truyền động AI/MI

Mã đặt hàng:    SAIC 11F 1400

Nhà sản xuất:   SHANGHAI AUTOMATION INSTRUMENTATION CO. LTD/SAIC

Nhà cung cấp:  ANS Việt Nam

Giới thiệu về bộ truyền động và bảng điều khiển Main PCB SAIC 11F 1400 của bộ truyền động AI/MI:

SAIC 11F 1400 Thiết bị truyền động thông minh dòng  AI/MI là sự ra đời tiếp nối của sản phẩm thiết bị truyền động dòng ROTORK A/M, dựa trên việc sử dụng mạch tích hợp quy mô cực lớn tiên tiến nhất được phát triển từ thế hệ mới với giao diện menu tiếng Trung, thông minh, kỹ thuật số, hoạt động từ xa của thiết bị truyền động điện. Ưu điểm của SAIC 11F 1400 vận hành dễ dàng, đáng tin cây, khả năng thích ứng và độ chính xác cao. Được ứng dụng trong các ngành công nghiệp như nhà máy điện, nhà máy gang thép, công trình xử lý nước, đường ống dẫn dầu và dẫn khí.

Các chức năng của bộ truyền động SAIC 11F 1400:

-          Chức năng cài đặt điều khiển từ xa.

-          Chức năng hiển thị bộ điều khiển, bảo vệ giới hạn hành trình. Bảo vệ giới hạn vòng tua.

-          Chức năng tiếp điểm chỉ báo trạng thái

ü  Giới hạn giữa chừng

ü  Bộ truyền động đang mở.

ü  Bộ truyền động đang đóng.

ü  Bộ truyền động đang chạy.

ü  Dừng cục bộ.

ü  Điều khiển cục bộ.

ü  Điều khiển từ xa.

ü  Mở khóa liên động.

ü  Đóng khóa liên động.

ü  Hoạt động của tay quay.

ü  Mở hành trình mô-men xoắn của van.

ü  Tắt hành trình mo-men xoắn của van

-          Cảnh báo đa hướng. các chức năng điều khiển và cảnh báo

ü  Cảnh báo bảo vệ khẩn cấp (ESD)

ü  Bảo vệ động cơ quá nhiệt

ü  Bảo vệ khi ngắt điện

ü  Bảo vệ pin yếu

ü  Bảo vệ khi mất pha

ü  Báo động lỗi hệ thống nội bộ.

ü  Báo động lỗi hệ thống dây điện tại chỗ

Thông số kỹ thuật đặc biệt SAIC 11F 1400:

-          Tín hiệu đầu vào:

1)      Tín hiệu tương tự: 4-20 mA trở kháng đầu vào DC 250 Ω

2)      Tín hiệu chuyển mạch xung ≥ 150ms

3)      Profibus-DP, HART (tùy chọn)

-          Tín hiệu đầu ra:

1)      trở kháng tải 4-20m A. DC ≤750 Ω

2)      Profibus-DP, HART (tùy chọn)

-          Công suất tiếp điểm đầu ra: 250V.AC, 5A; 30V.DC, 5A (sản phẩm bus 220V.AC, 0.5A; 30V.DC, 1A

-          Điều kiện môi trường:

1)      Nhiệt độ môi trường: -25- +70

2)      Độ ẩm tương đối: 5%- 95 %

3)      Áp suất khí quyển: 86 – 106kPa

-          Phóng tĩnh điện: 4kV

-          Tần số chuyển động: 600 lần mỗi giờ

-          Lớp bảo vệ: IP68
