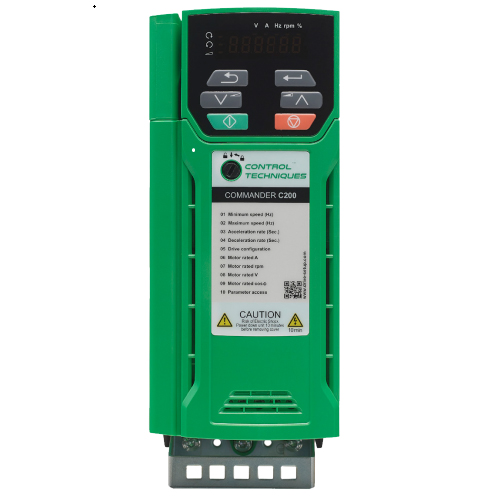

Biến tần C200-08401570 Nidec/Control Techniques

Nhà cung cấp: ANS Vietnam

Hãng sản xuất: Nidec Avtron

Ứng dụng sản phẩm: Automotive

Liên hệ tư vấn

Mr. Bảo

bao@ansgroup.asia

0962678764

0962678764

anhnghisonhcm

Nidec/Control Techniques Vietnam,Biến tần C200-08401570 Nidec/Control Techniques

Nidec/Control Techniques -Commander Drives C200-Biến tần C200

Tên thiết bị:  Commander Drives C200-Biến tần C200

Mã đặt hàng: C200-08401570

Nhà sản xuất: Nidec/Control Techniques-UK

Đặc tính và ứng dụng

Commander C200 Nidec mới đã được thiết kế để trở thành bộ điều khiển tốc độ động cơ AC đơn giản và nhỏ gọn, đáp ứng các yêu cầu nâng cao cho nhiều ứng dụng đồng thời tối ưu hóa trải nghiệm người dùng.Tiết kiệm năng lượng cũng như tích hợp bộ điều khiển PID và PLC tích hợp để tăng khả năng điều khiển với chi phí thấp hơn.

  • Ghép nối động cơ dễ dàng và kiểm soát hiệu suất

  • Tùy chọn giao tiếp

  • Kết nối linh hoạt

  • Thiết lập, cài đặt và cấu hình đơn giản

  • Thiết kế mạnh mẽ và đáng tin cậy

  • Kiểm soát nhiều hơn, ít chi phí hơn

  • Tích hợp Đầu ra/đầu vào

  • Tiết kiệm năng lượng

1.Cài đặt và vận hành đơn giản

Để thiết lập động cơ nhanh chóng, các thông số chính được in ở mặt trước của ổ đĩa để bạn có thể thiết lập và chạy trong vòng vài giây.

2.Chỉ đặt 4 tham số để khởi động ổ đĩa của bạn

Chỉ cần chọn dòng định mức của động cơ, RPM, điện áp và hệ số công suất từ ​​các thông số 6 đến 9.

3.Tắt mô-men xoắn an toàn kép (STO)

Commander C300 (chỉ) có đầu vào Dual Safe Torque Off, được chứng nhận theo xếp hạng an toàn SIL3 / PLe và tuân thủ EN / IEC 61800-5-2.

4.Tùy chọn trình cắm để kiểm soát nâng cao

Các giao diện truyền thông có sẵn dưới dạng các tùy chọn để hỗ trợ nhiều loại bộ điều khiển.

5.PLC tích hợp

Ứng dụng thông minh nhúng giúp loại bỏ nhu cầu về bộ điều khiển bên ngoài,tiết kiệm cả chi phí và không gian khi cài đặt ổ đĩa Commander C thành một hệ thống.

 + Khả năng quá tải:

      - 150% trong vòng 60s

       - 165% trong vòng 5s

    + Tần số đầu ra: 0 - 1500 hz

    + EMC Filter: Internal

    + Cách thức điều khiển: Local Keypad • Extenal terminal • Communication

    + Phần mềm online và cấu hình: CTSoft

+ Hỗ trợ module truyền thông: Integral RS485 (Modbus RTU), DeviceNet, *EtherNet/IP,

*PROFIBUS DP

*ControlNet

    + Ngõ vào Analog: Qty. 2 (2 unipolar voltage or 1 unipolar voltage &  1 unipolar curent)

    + Ngõ ra Analog: 1 (unipolar voltage)

    + Ngõ vào PTC: Qty. 1 (uses an Digital Input)

    + Ngõ vào Pulse: Qty. 1 (uses an Digital Input)

    + Ngõ vào Digital: Qty. 5 (24V DC, 5 programmable)

    + Relay ngõ ra: Qty. 1

+ Dynamics Braking: Internal



Ứng dụng

  • Bơm, thông gió & nén

  • Băng chuyền/tải

  • Nâng & tời

  • Chế biến (Máy trộn, Máy nghiền, Máy khuấy, Máy ly tâm, Máy đùn)

Thông số kĩ thuật

C200-08401570 – 3P/380VAC- 75kW/90kW

Ambient Operating
Temperature

Size 1 – 4: -20°C to 40°C (-4°F to 104°F) @ 3 kHz switching freq. | Operation to 60°C (140°F) with de-rating
Size 5 – 9: -20°C to 40°C (-4°F to 104°F) @ 3 kHz switching freq. | Operation to 55°C (131°F) with de-rating

Cooling method

Forced convection

Humidity

95 % non-condensing at 40 °C (104 °F)

Storage Temperature

Size 1 – 4: -40°C to 60°C (-40°F to 140°F) — 24 months Max.
Size 5 – 9: -40°C to 55°C (-40°F to 131°F) — 24 months Max.

Altitude

De-rate the continuous output current by 1% for every 100 m (328 ft) above 1000 m (3,280 ft) to a maximum of 3000 m (9,840 ft)

Vibration

Tested in accordance with IEC 60068-2-64 and IEC 60068-2-6

Mechanical Shock

Tested in accordance with IEC 60068-2-27 and IEC 60068-2-29

Enclosure Rating

IP20, NEMA 1 conduit kits available

Electromagnetic Capability

IEC/ EN 61800-3 Immunity and Emissions
EN 61000-6-2: Immunity for industrial environments
EN 61000-6-4: Emissions for industrial environments
EN 61000-3-2: Harmonic current emissions
An EMC data sheet is available on request

RoHS

Complies with the Restriction of Hazardous Substances Directive (2011/65/EU)

AC Supply Requirements



Voltage

100 V models: 100 to 120 Vac ±10%
200 V models: 200 to 240 Vac ±10%
400 V models: 380 to 480 Vac ±10%

Phase

1Ø and 3Ø (Model dependent)

Maximum Supply Imbalance

2% negative phase sequence, 3% voltage imbalance between phases

Input Frequency

45 to 66 Hz

Input Displacement Power Factor

0.97

Control



Switching Frequency

Size 1 – 4: 0.667, 1, 2, 3, 4, 6, 8 12 & 16 kHz
Size 5 – 9: 2, 3, 4, 6, 8 12 & 16 kHz

Output Frequency Range

0 to 550 Hz

Frequency Accuracy

±0.02% of full scale

Frequency Resolution

0.01 Hz

Analog Input Resolution

Voltage mode: 11 bits (unipolar) Current mode: 11 bits

Braking

Dynamic braking transistor included, requires external resistor

Protection



DC Bus Undervoltage Trip

100 V models: 175 Vdc
200 V models: 175 Vdc
400 V models: 330 Vdc

DC Bus Overvoltage Trip

Frame sizes 1 – 4: 100 V models: 510 Vdc
200 V models: 510 Vdc
400V models: 870 Vdc

Frame size 5 – 9: 200V models: 415 Vdc
400 V models: 830 Vdc



Drive Overload Trip

Programmable: Default settings: 180% for 3s, 150% for 60s

Instantaneous Overcurrent Trip

220% of rated motor current

Phase Loss Trip

DC bus ripple threshold exceeded

Over-temperature Trip

Drive heatsink temperature exceeds 95°C (203°F)

Short Circuit Trip

Protects against output phase-to-phase fault

Ground Fault Trip

Protects against output phase-to-ground fault

Motor Thermal Trip

Electronically protects the motor from overheating due to loading conditions

Approval & Listings



UL, cUL

UL file NMMS/8: E171230

CE

CE approval

EU

These products comply with the Restriction of Hazardous Substances Directive (2011/65/EU), the Low Voltage Directive (2014/35/
EU) and the Electromagnetic Compatibility Directive, (2014/30/EU).

RCM

RCM Registered supplier No. 12003815281

ISO

Manufacturing facilities comply with ISO 9001:2015 and ISO 14001

TÜV

C300 models only: The Safe Torque Off (STO) function may be used as a safety component of a machine.
Type examination certificates by TÜV Rheinland:
Frame sizes 1 – 4: No. 01/205/5383.03/18
Frame sizes 5 – 9: No. 01/205/5387.02/18
Functional safety parameters:
EN ISO 13849-1 – Cat 4, PLe
EN61800-5-2/EN62061/IEC 61508 – SIL 3
UL functional safety approval: FSPC E171230



Mã hàng tương đương

C200

C300

C200-024 00013A

C300-024 00013A

C200-024 00018A

C300-024 00018A

C200-024 00023A

C300-024 00023A

C200-024 00032A

C300-024 00032A

C200-024 00041A

C300-024 00041A

C200-034 00056A

C300-034 00056A

C200-034 00073A

C300-034 00073A

C200-034 00094A

C300-034 00094A

C200-044 00135A

C300-044 00135A

C200-044 00170A

C300-044 00170A

C200-054 00270A

C300-054 00270A

C200-054 00300A

C300-054 00300A

C200-06400350A

C300-06400350A

C200-064 00420A

C300-064 00420A

C200-064 00470A

C300-064 00470A

C200-074 00660A

C300-074 00660A

C200-074 00770A

C300-074 00770A

C200-074 01000A

C300-074 01000A

C200-084 01340A

C300-084 01340A

C200-084 01570A

C300-084 01570A

C200-094 02000A

C300-094 02000A

C200-094 02240A

C300-094 02240A

C200-094 02000E

C300-094 02000E

C200-094 02240E

C300-094 02240E
