b maXX 4400 – Modular servo-controllers

Bộ nguồn với năm biến thể làm mát và bảy kích cỡ
B maXX 4000 có tới 11 khe cắm cho các mô-đun plug-in và do đó có thể được tùy chỉnh cho các tác vụ tự động hóa đặc biệt. Ví dụ, các mô-đun plug-in đặc biệt kết nối b maXX 4000 với tất cả các hệ thống bus chung. Mô-đun plug-in b maXX-drivePLC làm cho biến tần trở nên thông minh.

Dòng công cụ chuyển đổi b maXX 4400
b maXX 4400 cung cấp dải công suất từ ​​1,1 đến 315 kW. Bộ chỉnh lưu, công suất mạch trung gian và bộ biến tần được tích hợp trong tất cả các thiết bị.

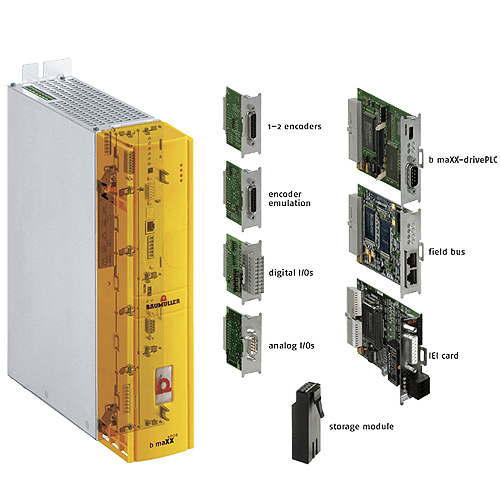

Mô-đun chức năng và tùy chọn cho b maXX 4400
Với hơn 30 mô-đun chức năng và tùy chọn khác nhau, b maXX có thể dễ dàng điều chỉnh cho phù hợp với các nhiệm vụ riêng lẻ của giải pháp truyền động và tự động hóa.

Các mô-đun riêng lẻ được thiết kế dưới dạng thẻ cắm, do đó, bộ điều khiển biến tần không cần phải đặt hàng lắp ráp trước nữa. Người chế tạo máy có thể sử dụng nhiều thẻ cắm, mô-đun chức năng và tùy chọn khác nhau cho b maXX 4400 để đảm bảo nhiều chức năng và tự cắm các tổ hợp cần thiết. Bằng cách này, anh ta có thể phản ứng nhanh chóng và linh hoạt với các yêu cầu mới.

Ngoài ra, hệ thống này đảm bảo mở rộng ổ đĩa nhanh chóng tại cơ sở của người dùng. Việc điều chỉnh sản xuất có thể được thực hiện trong thời gian ngắn và quy mô công việc nhỏ.

I / Os kỹ thuật số

Digitale I / Os
4 đầu vào, mạng cung cấp công nghiệp 24 V, không có tiềm năng
4 đầu ra, mạng cung cấp công nghiệp 24 V, không có tiềm năng, 0,5 A

Giao diện bộ mã hóa

Digitale I / Os
Bộ mã hóa SinCos với giao diện Hiperface và tấm loại điện tử. Độ phân giải: lên đến vài triệu incr./rev.
Trình phân giải, độ phân giải: 1024 incr./rev.
Bộ mã hóa gia tăng sóng vuông 5 V, độ phân giải: (đếm PPR x 4) incr./rev.
Bộ mã hóa SinCos với giao diện EnDat® Bộ mã hóa SinCos với EnDat 2.1 và 2.2
Giao diện cho hệ thống đo một lần và nhiều lượt, hệ thống đo tuyến tính và thu được định vị tuyệt đối
Bộ mã hóa SinCos với giao diện SSI
Bộ mã hóa sin-cosine với giao diện tiêu chuẩn SSI, với bộ nguồn bộ mã hóa bên trong và bên ngoài
Mô phỏng bộ mã hóa tăng dần
Đầu vào sóng vuông / vi sai 5 V, lệch pha 90 ° hoặc tín hiệu SSI

Mô-đun bộ nhớ

Speichermodul
Mô-đun bộ nhớ tham số chứa tất cả các thông số được thiết lập trên bộ điều khiển biến tần b maXX cho tất cả 8 bộ thông số và 16 cấu hình định vị. Bộ điều khiển biến tần có thể được cung cấp các thông số mới bằng cách chỉ cần cắm vào mô-đun. Với mô-đun tham số có thể cắm được, một ổ đĩa có thể được thay thế trong quá trình bảo dưỡng mà không yêu cầu kiến ​​thức về phần mềm vận hành. Dịch vụ không thể đơn giản hơn.

I / Os tương tự

Analoge I / Os
2 đầu vào ± 10 V, 12 bit, 2 đầu ra ± 10 V, 8 bit
2 đầu vào ± 10 V, 16 bit, 2 đầu ra ± 10 V, 16 bit
2 đầu vào ± 10 V, 12 bit, 2 đầu ra ± 10 V, 12 bit
2 đầu vào 4–20 mA, 16 bit, 2 đầu ra ± 10 V, 16 bit

Mô-đun Fieldbus cho b maXX 4400

Feldbuskarten
B maXX 4400 hỗ trợ tất cả các bus trường phổ biến. Chỉ cần chèn mô-đun tùy chọn thích hợp, b maXX có thể được tích hợp tối ưu vào tất cả các hệ thống. Fieldbus tiêu chuẩn là EtherCAT.

    Giao diện Fieldbus
Fieldbus b maXX 4400 b maXX-drivePLC
Nô lệ EtherCAT nô lệ, chủ, cụm
EtherNET / IP nô lệ -
CÓ THỂ mở nô lệ nô lệ, chủ nhân
CÓ THỂ đồng bộ hóa nô lệ nô lệ, chủ nhân
Nô lệ Profibus nô lệ
Nô lệ Sercos -
Nô lệ Varan -
Nô lệ POWERLINK nô lệ
Ethernet TCP / IP TCP / IP

b maXX 4000 - Bộ điều khiển servo mô-đun
Năng lượng phanh
Việc điều khiển một điện trở phanh được tích hợp trong thiết bị như một bộ hãm phanh. Một điện trở chấn lưu được kết nối bên ngoài. Một mặt, điều này đảm bảo kích thước tối ưu và mặt khác, giảm khối lượng xây dựng của tủ điều khiển.

Bộ lọc chính
Để đảm bảo cấu hình tiết kiệm chi phí, các bộ lọc nguồn luôn được kết nối bên ngoài ngược dòng của thiết bị. Bằng cách này, một số mô-đun nguồn có thể được kết hợp trên một bộ lọc chính, giúp giảm chi phí cho toàn bộ hệ thống.

Điều khiển quạt phụ thuộc vào nhiệt độ
Quạt được điều khiển vòng hở như một chức năng của nhiệt độ bên trong thiết bị. Điều này làm giảm sự cân bằng năng lượng tổng thể, do đó giảm chi phí tổng thể của một hệ thống.

Khớp nối liên kết DC
Có thể ghép nối liên kết DC của một số mô-đun nguồn để bù năng lượng. Năng lượng dư thừa không bị "đốt cháy", mà có sẵn cho các thiết bị truyền động khác mà không cần năng lượng bổ sung được hấp thụ từ nguồn điện.

Mô-đun an toàn
Với sự trợ giúp của mô-đun an toàn tùy chọn, chức năng “STO”. theo EN ISO 13849 lên đến PLe / SIL3 có thể dễ dàng thực hiện mà không cần tích hợp thêm bộ tiếp điểm trong cáp động cơ. Điều này làm cho cấu trúc của mạch an toàn đơn giản và rõ ràng hơn. Nguy cơ tiềm ẩn phát ra từ máy được giảm bớt. Máy hoạt động đáng tin cậy.

100% Germany Origin

Baumuller Reparaturwerk Vietnam

Item no: 514414
 Inverter SET BM4424-SI1-21642-0311-7012
 Producer no.: 00409076
 Consisting of :
 1) Item no: 514587 - 1 pc
 BM4424-SI1-21242-0311-7012
 Producer no.: 00430264

 2) Item no: 510021 - 1 pc
 Function card BM4-F-ENC-21
 Producer no.: 00381351
 weight: 0.038 kg/pc

 3) Item no: 452198 – 1 pc
 Option card BM4-0-PRO-01-00-00
 Producer no.: 00350459
