Bo mạch điều hòa tín hiệu kênh đôi FR chấp nhận đầu vào từ các công tắc lân cận với đầu ra PNP hoặc NPN, logic TTL hoặc CMOS, nhận từ, đóng tiếp điểm và các tín hiệu khác từ 12 mV đến 250 Vac. Lựa chọn jumper cung cấp hoạt động tối ưu cho các loại cảm biến và điều kiện tiếng ồn khác nhau. Nguồn cung cấp kích từ 5, 10 hoặc 24 Vdc cách ly tích hợp có thể cấp nguồn cho các công tắc tiệm cận và các cảm biến khác, đồng thời loại bỏ nhu cầu cung cấp điện bên ngoài.

• Chế độ đồng hồ bấm giờ AA. Có thể đo thời gian giữa xung bắt đầu và xung dừng, cả trên Kênh A, từ các cạnh âm hoặc dương.

• Chế độ đồng hồ bấm giờ AB. Thời gian cũng có thể được đo giữa xung bắt đầu trên Kênh A (cạnh dương hoặc âm) và xung dừng trên Kênh B (cạnh dương hoặc âm). Chế độ này cho phép đầu vào từ các nguồn khác nhau. Ngoài ra, đầu vào A và B có thể được gắn với nhau để khởi động đồng hồ bấm giờ với một cực và dừng nó bằng cực còn lại.

• Tỷ lệ dựa trên 1 / Chế độ thời gian.  Tỷ lệ chính xác cao có thể được hiển thị bằng cách lấy nghịch đảo của thời gian. Khả năng số học mở rộng cho phép hiển thị theo đơn vị kỹ thuật, chẳng hạn như mét / giây. Chế độ này yêu cầu sử dụng bộ đếm Mở rộng.

Trưng bày. Thời gian sự kiện (Mục # 1) có thể được hiển thị dưới dạng số thập phân với độ phân giải sáu chữ số. Khoảng thời gian dài nhất của một sự kiện là 999.999 giờ. Độ phân giải cao nhất là 0,2 µs. Thời gian sự kiện cũng có thể được hiển thị ở định dạng đồng hồ HH.MM.SS với độ phân giải 1 s. Màn hình đồng hồ bấm giờ được cập nhật trong thời gian với tốc độ được kiểm soát bởi thời gian cổng, lên đến 25 / s. Nó được đặt lại về 0 khi xung bắt đầu tiếp theo xảy ra. Thời gian tích lũy từ nhiều sự kiện (Mục # 2) cũng được theo dõi và có thể hiển thị lên đến 999.999 giờ.

Bo mạch điều hòa tín hiệu kênh đôi FR chấp nhận đầu vào từ các công tắc lân cận với đầu ra PNP hoặc NPN, logic TTL hoặc CMOS, nhận từ, đóng tiếp điểm và các tín hiệu khác từ 12 mV đến 250 Vac. Lựa chọn jumper cung cấp hoạt động tối ưu cho các loại cảm biến và điều kiện tiếng ồn khác nhau. Nguồn cung cấp kích từ 5, 10 hoặc 24 Vdc cách ly tích hợp có thể cấp nguồn cho các công tắc tiệm cận và các cảm biến khác, đồng thời loại bỏ nhu cầu cung cấp điện bên ngoài.

Bộ lọc kỹ thuật số có thể được lựa chọn cho các môi trường nhiễu điện, bao gồm bộ lọc lấy trung bình theo lô và bộ lọc trung bình động thích ứng cung cấp sự lựa chọn 8 hằng số thời gian từ 80 ms đến 9,6 s. Khi xảy ra sự thay đổi đáng kể về mức tín hiệu, bộ lọc đó sẽ thích ứng bằng cách chuyển nhanh sang hằng số thời gian ngắn nhất để theo dõi sự thay đổi, sau đó hoàn nguyên về hằng số thời gian đã chọn. Trong chế độ lọc Tự động có thể lựa chọn, hằng số thời gian lọc sẽ tự động được chọn dựa trên nhiễu tín hiệu được phát hiện.

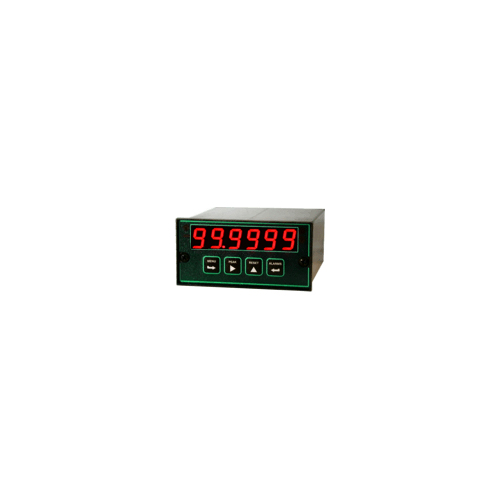

Được thiết kế để sử dụng hệ thống. Bo mạch cắm thêm tùy chọn cho truyền thông và điều khiển bao gồm Ethernet và các bảng giao tiếp nối tiếp khác , bảng chuyển tiếp kép hoặc bốn , và bảng đầu ra tương tự đơn hoặc kép cách ly . Vòng nguyệt quế có thể được cấp nguồn từ 85-264 Vac hoặc tùy chọn từ 12-32 Vac hoặc 10-48 Vdc . Màn hình có sẵn với đèn LED màu đỏ hoặc xanh lá cây. Vỏ 1/8 DIN đáp ứng thông số kỹ thuật NEMA 4X (IP65) từ mặt trước khi lắp bảng điều khiển. Mọi chức năng cài đặt và phím bảng điều khiển phía trước đều có thể bị khóa để bảo mật và sử dụng đơn giản hơn. Tất cả các kết nối nguồn và tín hiệu đều thông qua phích cắm kẹp vít định mức UL / VDE / CSA.
