WIDEPLUS/SHANGRUN Pressure Transmitter Controller WIDEPLUS-CT- Bộ điều khiển áp suất WIDEPLUS-CT

http://en.wideplus.com/product/57.html

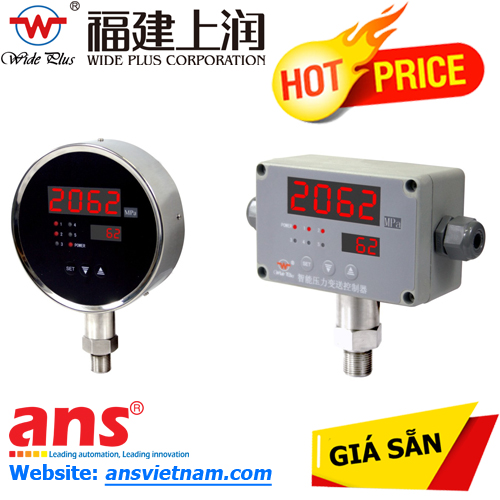

Tên thiết bị: Pressure Transmitter Controller- Bộ điều khiển áp suất

Mã đặt hàng: WIDEPLUS-CTLCS1TA11FEJ5D5H6G10FT

Nhà sản xuất: WIDEPLUS/FUJIAN SHANGRUN CHINA

Đặc tính & Ứng dụng

Bộ điều khiển áp suất WIDEPLUS-CT là một sản phẩm đa chức năng tích hợp phép đo áp suất, hiển thị, điều khiển và giao tiếp với máy vi tính.Sản phẩm là một cấu trúc hoàn toàn điện tử.Mặt trước sử dụng cảm biến áp suất với màng cách ly và lõi chứa đầy dầu.Tín hiệu đầu ra được gửi đến bộ vi xử lý bằng mạch khuếch đại độ chính xác cao, nhiệt độ thấp và độ tin cậy cao,được chuyển đổi thành đầu ra tín hiệu tiêu chuẩn bằng mạch chuyển đổi kỹ thuật số sang dạng tương tự có độ chính xác cao. Với năm đầu ra tiếp điểm rơle độc lập, thiết bị có thể thay thế trực tiếp đồng hồ đo áp suất tiếp điểm điện.Thiết bị linh hoạt để sử dụng, vận hành đơn giản và dễ điều chỉnh.

Ứng dụng

WIDEPLUS-CT được sử dụng rộng rãi trong điện, nước máy, xử lý nước, dầu khí, hóa chất, luyện kim và các ngành công nghiệp khác. WIDEPLUS-CT là một loại thiết bị thông minh để đo lường, hiển thị, điều khiển và truyền từ xa áp suất của môi trường chất lỏng. Dụng cụ đo áp suất kỹ thuật số.

Thông số kỹ thuật

• Analog output (4～20)mA DC (load resistance≤750Ω)

• 0～10 mA DC (load resistance≤1.5KΩ)

• (1～5)V DC (load resistance≥250K)

• 0～5V DC (load resistance≥250K)

• Switch output relay control output-ON/OFF (with hysteresis)

• Contact capacity AC220V/2A; DC 24V/2A (resistive load)

• SCR control output-SCR (zero-crossing trigger pulse) output: AC 400V/0.5A

• Solid state relay output—SSR (solid state relay control signal) output: (5～24)V DC/30mA

• Communication output Standard serial two-way communication interface

• Communication protocol: RS-232C, RS-485

• Baud rate: (300～9600)bps (freely set)

• Measurement range Relative pressure Maximum 0～60MPa Minimum 0～20kPa

• Absolute pressure Maximum 0～60MPa Minimum 0～20kPa

• Negative relative pressure (-0.1～1)MPa

• Measurement accuracy ±0.2%FS or ±0.5%FS

• Resolution ±1 word

• Display range -1999～9999

• Display mode Four high-brightness LED digital display, LED working status display, dual-screen digital display

• Control/alarm Optional upper limit, lower limit, upper upper limit, lower lower limit control/alarm output

• Square type Relay ON/OFF with hysteresis (can be set freely)

• Parameter setting Digital setting with touch buttons on the panel, the parameter setting value is permanently saved after power failure, and the parameter setting value is locked by a password

• Protection mode LED indication of relay output status, input over/under range alarm, automatic reset of power supply undervoltage or abnormal work

• Ambient temperature -10℃～60℃

• Relative humidity: ≤85% RH (avoid strong corrosive gas)

• Supply voltage ·(90～265) V AC (switching power supply) DC24V±2V (switching power supply)

• Power consumption ≤4W (90～265) V AC (switching power supply) ≤4W (DC24V (switching power supply)

• Structural material Pressure connection: stainless steel

• Pressure sensitive diaphragm: 316L stainless steel

• Electronic shell: aluminum alloy or iron shell

• Sealing rubber ring: fluorine rubber, nitrile rubber or fully sealed welding
