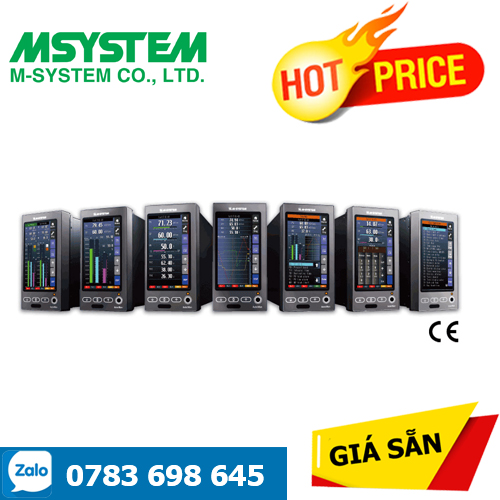

Mã đặt hàng: SC200-21-M2/E/1

Nhà sản xuất: M-system

Nhà phân phối: ANS Vietnam, M-system Vietnam, Đại lý M-system tại Vietnam

Chức năng & Tính năng SC200-21-M2/E/1 M-system

• Màn hình LCD màu với bảng điều khiển cảm ứng

• Năm chế độ xem Hoạt động (hiển thị kỹ thuật số, vạch, vòng lặp kép

biểu đồ thanh, xu hướng ngắn hạn và chế độ xem bảng tham số của người dùng)

• Các chức năng màn hình nâng cao cho kỹ thuật (cấu hình,

chế độ xem lập trình và điều chỉnh)

• Đầu vào đa năng x 2 điểm, đầu vào tương tự x 4 điểm,

đầu vào rời rạc x 6 điểm, đầu vào xung x 5 điểm, tốc độ cao

đầu vào xung x 1 điểm

• Đầu ra hiện tại (4-20 mA) x 2 điểm, đầu ra điện áp (1-5

V) x 2 điểm, ngõ ra relay hoặc photo-MOSFET x 5 điểm

• RUN đầu ra tiếp điểm (rơ le) x 1 điểm

• Các tín hiệu I / O có thể được thêm vào với các mô-đun I / O từ xa

được kết nối thông qua giao tiếp ngang hàng NestBus

• Chu kỳ tính toán có thể lựa chọn trong khoảng 50 mili giây. và 3

giây (có thể lựa chọn chu kỳ điều khiển từ 1 đến 64 lần của

chu kỳ tính toán)

• Hai khối chức năng PID

• Các chức năng tính toán và điều khiển trình tự nâng cao

• Chức năng tự động điều chỉnh

• Nhập và thay đổi thông số bằng bảng điều khiển cảm ứng

• Cài đặt tham số chức năng, in danh sách và dữ liệu

tải xuống / tải lên có sẵn với Cấu hình vòng lặp

Phần mềm Builder (model: SFEW3E)

• Xuất xu hướng ngắn (CSV), cài đặt thông số hiển thị, lưu và chuyển bằng Phần mềm cấu hình PC (kiểu máy:

SCCFG)

• Kiểm soát và giám sát bằng phần mềm SCADA thông qua Modbus

Giao tiếp TCP / IP hoặc RTU

• Độ sâu nhà ở có thể lựa chọn để dễ dàng sử dụng các dây hiện có

thay thế: 250 mm, 300 mm và 400 mm

• Khối thiết bị đầu cuối có thể tách rời

Các ứng dụng tiêu biểu

• Thay thế bộ điều khiển thông thường

• Hoạt động của bảng điều khiển cho thiết bị đo đạc quy mô nhỏ

SẢN PHẨM LIÊN QUAN BỘ ĐIỀU KHIỂN SC200-21-M2/E/1 M-system

• Cáp PC Configurator (model: COP-US)

• Phần mềm tạo cấu hình vòng lặp (kiểu máy: SFEW3E Ver. 1.40 trở lên)

• Bộ điều hợp giao tiếp hồng ngoại (kiểu: COP-IRDA)

• Phần mềm cấu hình PC (kiểu máy: SCCFG Ver.1.50 trở lên)

Phần mềm trình tạo và phần mềm cấu hình có thể tải xuống tại trang web của M-System.



PHỤ KIỆN ĐI KÈM BỘ ĐIỀU KHIỂN  M-system

• Mô-đun điện trở chính xác (model: REM4): 2

• Cảm biến điểm lạnh: 2

• Giá đỡ: 2

• Bộ chuyển đổi đầu nối: 1

(bao gồm trong loại giắc cắm Âm thanh nổi. Giắc cắm trên thiết bị và giắc cắm của cáp Bộ cấu hình PC (không bao gồm trong sản phẩm) có kích thước khác nhau.)



THÔNG SỐ KỸ THUẬT CHUNG SC200-21-M2/E/1 M-system

Xây dựng: Gắn bảng điều khiển phẳng

Mức độ bảo vệ: IP55; đảm bảo cho bảng điều khiển phía trước của thiết bị được gắn độc lập vào bảng điều khiển

Sự liên quan

  Vít đầu cuối: Đầu nối vít M3.5 (mô-men xoắn 1,0 N · m)

  Vít cố định thiết bị đầu cuối: Thiết bị đầu cuối vít M4

  (mô-men xoắn 1,2 N · m)

  Ethernet: Giắc cắm mô-đun RJ-45

Thiết bị đầu cuối vít

  Vít đầu cuối: Thép mạ niken (tiêu chuẩn) hoặc thép không gỉ

  Vít cố định thiết bị đầu cuối: Thép mạ chrome

Chất liệu vỏ: Nhựa chịu lửa (xám), thép

Cách ly: Pv1 đến Pv2 để cung cấp đầu ra cho Ai1 hoặc Ai2 hoặc Ai3 hoặc Ai4 đến Di1 hoặc Di2 hoặc Di3 hoặc Di4 hoặc Di5 hoặc Pi1 hoặc Pi2 hoặc Pi3 hoặc Pi4 hoặc Pi5 đến Di6 hoặc Pi6 đến Mv1 đến Mv2 đến Ao1 hoặc Ao2 đến Do1 đến Do2 đến Do3 đến Do4 đến Do5 đến Do6 đến NestBus đến Modbus-RTU đến Modbus / TCP để cấp nguồn cho FG

Điều khiển PID: Vòng lặp đơn, thác nước, nâng cao

・ Dải tỷ lệ (P): 1 đến 1000%

・ Thời gian tích phân (I): 0,01 đến 100 phút

・ Thời gian phái sinh (D): 0,01 đến 10 phút

Tự động điều chỉnh: Phương pháp chu kỳ giới hạn

Báo động: PV cao và thấp, độ lệch, tốc độ thay đổi

Tính toán: 48 khối chức năng có sẵn cho các phép toán số học, chức năng thời gian, lựa chọn tín hiệu, giới hạn, cảnh báo và các chức năng khác

Hoạt động theo trình tự: Trình tự logic và trình tự bước (tối đa 1068 lệnh)

Chu kỳ tính toán: 50 msec. đến 3 giây. (có thể chọn chu kỳ điều khiển trong số 1, 2, 4, 8, 16, 32 và 64 lần của chu kỳ tính toán)

Phạm vi đầu ra MV: -15 - +115%

Cài đặt thông số: Với bảng điều khiển cảm ứng hoặc PC (Mô hình phần mềm tạo cấu hình vòng lặp: SFEW3E)

Tự chẩn đoán: Giám sát CPU với bộ đếm thời gian của cơ quan giám sát

Tiếp điểm RUN: TẮT do lỗi được phát hiện bởi chẩn đoán (bao gồm cả NestBus)

Giao tiếp hồng ngoại: Khoảng cách truyền tối đa. 0,2 mét (để sử dụng với COP-IRDA)

Xu hướng ngắn hạn

  Khoảng thời gian lưu trữ: 1, 2, 5, 10, 20, 30 giây.,

   1, 2, 5, 10, 30, 60 phút.

  Công suất: 400 điểm (hiển thị 200 điểm)

■ Hiển thị

Thiết bị hiển thị: LCD TFT 4,3 inch

Màu sắc hiển thị: 256

Độ phân giải: 480 × 272 điểm ảnh

Độ cao pixel: 0,198 × 0,198 mm (128 × 128 DPI)

Đèn nền: LED

Tuổi thọ đèn nền: Xấp xỉ. 50.000 giờ (ở độ sáng 50%)

Lưu ý: Đèn nền có thể được thay thế trong nhà máy M-System.

Màn hình LCD phải được thay thế cùng một lúc.

Thời gian chờ của trình bảo vệ màn hình: 1 đến 99 phút

Phạm vi tỷ lệ: -32000 đến +32000

Vị trí dấu thập phân: 10-1, 10-2, 10-3, 10-4, 10-5 hoặc không

Chia tỷ lệ: 2 đến 10

Chỉ báo đơn vị kỹ thuật: Max. 8 ký tự

Chỉ báo Auto / Man: LED xanh lục / hổ phách



KHU VỰC NHÀ MÁY



GIAO DIỆN BÊN NGOÀI

■ NestBus

Cấu hình: Loại xe buýt nhiều điểm rơi

Tiêu chuẩn: Phù hợp với TIA / EIA-485-A

Tốc độ truyền: 19,2 kbps

Giao thức: NestBus (giao thức riêng của M-System)

Tối đa khoảng cách truyền: 1 km

Phương tiện truyền dẫn:

Cáp xoắn đôi có vỏ bọc (CPEV-S 0.9 dia.)

Điện trở kết thúc: kết hợp

Cài đặt địa chỉ: 0 - F (16 nút)

■ Modbus-RTU

Cấu hình: Bán song công, không đồng bộ, không có thủ tục

Tiêu chuẩn: Phù hợp với TIA / EIA-485-A

Tối đa khoảng cách truyền: 500 mét

Tốc độ truyền: 4800, 9600, 19,2 k, 38,4 k bps

Bit dữ liệu: 8

Bit chẵn lẻ: Lẻ, chẵn, không

Tối đa số nút: 15 (trừ nút chính)

Phương tiện truyền dẫn:

Cáp xoắn đôi có vỏ bọc (CPEV-S 0.9 dia.)

Điện trở kết thúc: kết hợp

Cài đặt địa chỉ nút: 1 - 247

■ Modbus / TCP (Ethernet)

Tiêu chuẩn lớp vật lý: IEEE 802.3u

Lớp liên kết dữ liệu: 10BASE-T / 100BASE-TX

Tốc độ truyền: 10/100 Mb / giây, Đàm phán tự động

Giao thức: Modbus / TCP

Dữ liệu: RTU (nhị phân)

Kết nối: 2

Phương tiện truyền dẫn:

10BASE-T (cáp STP, loại 5)

100BASE-TX (cáp STP, loại 5e)

Tối đa chiều dài đoạn: 100 mét

Số cổng: 502

Địa chỉ IP: 192.168.0.1 (cài đặt gốc)



ĐẦU RA CUNG CẤP

Điện áp đầu ra:

24 V DC ± 10% khi không tải

Tối thiểu 18 V DC. ở 20 mA

Đánh giá hiện tại: ≤ 22 mA DC

∙ Bảo vệ ngắn mạch

Giới hạn hiện tại: 30 mA



THÔNG SỐ KỸ THUẬT ĐẦU VÀO

■ Pv1, Pv2 (đầu vào phổ quát)

∙ Đầu vào hiện tại: 4 - 20 mA DC với điện trở đầu vào 250 Ω (REM4)

∙ Điện áp đầu vào: -10 - +10 V DC

 -1 - +1 V DC

 0-10 V DC

 1 - 5 V DC

 0 - 1 V DC

 Điện trở đầu vào: ≥ 1 MΩ

∙ Đầu vào cặp nhiệt điện: K, E, J, T, B, R, S, C, N, U, L, P, PR (Xem Bảng 1)

 Điện trở đầu vào: ≥ 30 kΩ

 Cảm nhận kiệt sức: ≤ 0,3 µA

 Chỉ báo kiệt sức: 115% phạm vi đo (cao cấp)

∙ Đầu vào RTD: Pt100 (JIS ’97, IEC), Pt100 (JIS ’89), JPt100 (JIS ’89), Pt50Ω (JIS ’81), Ni100 (Xem Bảng 2)

 Điện trở dây dẫn tối đa: 100 Ω mỗi dây

 Chỉ báo kiệt sức: 115% phạm vi đo (cao cấp)

 Cảm biến hiện tại: ≤ 1 mA

∙ Đầu vào chiết áp: Tổng điện trở 100 Ω đến 10 kΩ

 Mi
