RTK Vietnam,Bộ định vị kỹ thuật số cho bộ truyền động điện REpos RTK

Digital positioner for electric actuators series: REact - Bộ định vị kỹ thuật số cho bộ truyền động điện React series

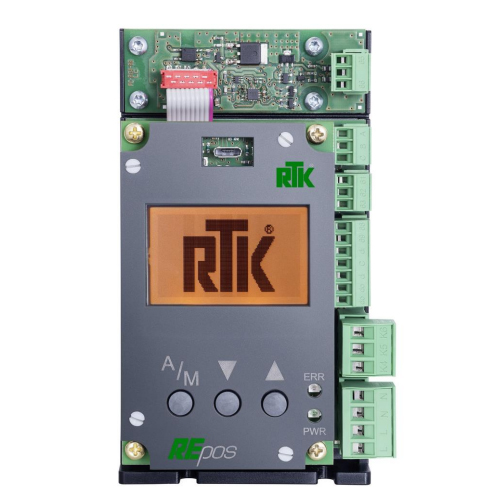

  • Tên thiết bị: Bộ định vị kỹ thuật số REpos

  • Mã đặt hàng: REpos

RTK Digital valve positioner, type REpos with display

input signal: 4..20 mA

feedback signal: 4..20 mA

effective direction: at 0 % input valve closed at 0 % input actuator spindle extended - potentiometer 1000 Ohm (Spare parts for W.Nr 15122635/010)



Bộ định vị kỹ thuật số Repos bao gồm:

  • Màn hình đồ họa 128 * 64 dots

  • cấu hình menu hướng dẫn

  • đầu vào (0) 4..20mA / (0) 2..10V

  • đầu ra điều khiển: rơle trạng thái rắn

  • thích ứng tự động

  • điều chỉnh bằng tay

  • chức năng dịch vụ / chẩn đoán

Tùy chọn- option:

  • mô-đun phản hồi (0) 4..20mA, galvanic isolated

  • fieldbus: Profibus DP, CAN- open

Thông số kỹ thuật - Technical data:

  • Màn hình - Display: 128*64 dots graphic display

  • Tín hiệu điều khiển - Control signal: 0(4)..20mA   Ri ca. 10; 0(2)..10V  Ri ca. 100k

  • Kiểm soát đầu ra - Control output: solid state relay (SSR); max.250V/ 50/60 Hz  3,5A

  • Feedback-  1K  conductive plastic potentiometer or angel sensor

  • Supply: 115/230V  50/60 Hz; 24V 50/60 Hz; 24V DC

  • Nguồn điện đầu vào -Power input: 3VA

  • Elect. connection: plug connector for

    • -signal: AWG 26-16

    • -power: AWG 24-12

  • Nhiệt độ môi trường - Ambient temp.: -20°C ...+70°C

Tùy chọn - Optional:

  • Feedback signal:      0(4)...20mA   max. 500, galvanic isolated

  • fieldbus:                    Profibus, CAN-open

Chức năng – Function:

  • Bộ định vị dựa trên vi điều khiển Repos series

  • Chức năng khởi động tự động - dễ dàng thích ứng với thiết bị truyền động / van.

  • Mở / đóng và khóa thủ công / tự động cho hoạt động cục bộ

  • Tín hiệu đầu vào 0 (4) -20mA / 0 (2) -10V

  • Tín hiệu phản hồi 0 (4) -20mA / 0 (2) -10V tín hiệu điện cách ly galvanic có thể đảo ngược với tín hiệu đầu vào

  • Phân chia phạm vi chức năng mở rộng miễn phí

  • Chức năng điểm đặt có thể điều chỉnh miễn phí-> 20 điểm chuyển điểm đặt

  • Deadband: 0,5..5%

  • Vị trí an toàn mở / đóng do mất tín hiệu hoặc lỗi tín hiệu (<3.5mA / <1.5V) -> (không khả dụng ở đầu vào 0-20mA hoặc 0-10V)

  • Chức năng đóng chặt van 0,5..5%

  • mô-đun fieldbus tùy chọn "on board"  Profibus DP, CAN-open

  • Chức năng dịch vụ
