Đặc trưng sản phẩm

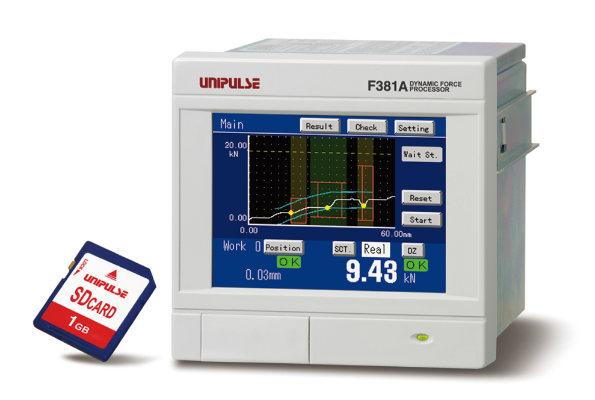

F381A là bộ xử lý lực động được tích hợp với cảm biến đo biến dạng có thể hiển thị các đại lượng vật lý như áp suất, tải và mô-men xoắn ở dạng sóng. Nó có thể chụp trực quan ở dạng sóng các dao động về đại lượng vật lý rất khó thu được chỉ bằng các giá trị số. Với 4000 lần mỗi giây để xử lý tốc độ cao, bộ này cũng lý tưởng cho các dao động giá trị hẹp và được trang bị chức năng so sánh giới hạn HI / LO, các chức năng giữ và chức năng chuẩn đoán khác nhau. F381A có thể được sử dụng trong một loạt các ứng dụng như trong các hệ thống điều khiển được sử dụng trong điều khiển sản xuất, thiết bị tự động hoặc máy kiểm tra.

Màn hình cảm ứng LCD

Việc cài đặt có thể được thực hiện dễ dàng chỉ với thao tác chạm trực tiếp trên bảng cảm ứng.




Khả năng vận hành xuất sắc

F381A đơn giản hoạt động tuyến tính theo cài đặt mà có thể tự động đánh che giấu các mục cài đặt không bắt buộc và cũng để hiển thị một cài đặt trong chuỗi yêu cầu khi mục cài đặt cụ thể đó nằm trong trình tự cài đặt cụ thể.




Lưu trữ dữ liệu đo lường trên thẻ SD

Dữ liệu đo và giá trị cài đặt có thể được lưu lại (ghi) trong thẻ SD. Dữ liệu này có thể được giữ lại dưới dạng dữ liệu chất lượng được ghi lại 100% hoặc được sử dụng khi thiết lập thiết bị hoặc khi thực hiện phân tích nguyên nhân hoặc cải thiện vấn đề. Dữ liệu có thể dễ dàng chuyển đổi sang định dạng CSV và do đó dễ dàng chỉnh sửa trong Microsoft Excel hoặc tương tự.







(+) Chung/ (-) chung chia sẽ việc chọn được dạng tín hiệu điên áp thấp/ điện áp nguồn

Kiểu đầu vào của bộ này được kết hợp – dạng kết nối tín hiệu (+) (-) có thể được chọn giữa chế độ ngõ vào điện áp thấp hoặc điện áp nguồn. Nó có thể được kết nối với nhiều loại thiết bị bên ngoài như PLC.


Xử lý tốc độ cao 4000 lần / giây

F381A được trang bị một bộ chuyển đổi A/D tốc độ cao và CPU tốc độ cao để có thể xử lý các đầu vào tín hiệu cảm biến tới 4000 lần / giây, các biến đổi trong các giá trị hẹp sẽ không thể bị bỏ qua.


Giao diện giao tiếp rộng

F381A cung cấp một mảng giao diện giao tiếp rộng để cung cấp sự linh hoạt trong kết nối hệ thống. Ngay khởi đầu, Ethernet và RS-232C đã chứng minh rằng có thể cung cấp một kết nối trực tiếp đến các PLC như là OMRON DeviceNet hoặc MITSUBISHI CC-Link mà không cần thêm bất kỳ thiết bị cầu nối nào.


Chức năng giữ và so sánh bằng hiển thị dạng sóng

Các chức năng này được sử dụng để đánh giá khả năng chấp nhận các dạng sóng đo được. Phụ thuộc vào loại ứng dụng, chức năng so sánh dạng sóng và chức năng giữ đa điểm có thể được phối hợp sử dụng cho việc đánh giá.





Chức năng so sánh dạng sóng

Chức năng này so sánh dạng sóng đo được thực tế với các dạng sóng giới hạn Hi/Lo được thiết lập và đưa ra đánh giá NG khi có bất kỳ một điểm nào vượt quá các dạng sóng giới hạn thiết lập. Khi nó so sánh tổng thể dạng sóng đo được , sự đánh giá chính xác có thể được thực hiện thậm chí trong các ứng dụng không thể hẹp hơn được sự đánh giá của nó.

<Tham chiếu phía trước & Tham chiếu phía sau>




Đối với dạng sóng đo lường, các dạng sóng giới hạn Hi/Lo thiết lập có thể được lựa chọn thành tham chiếu phía trước hoặc tham chiếu phía sau. Với tính năng này, phán đoán chính xác có thể được thực hiện thậm chí ngay cả khi công việc chèn khuôn là không đều.



<Độ dịch chuyển tương đối>

Đối với dạng sóng đo lường, các dạng sóng giới hạn Hi/Lo thiết lập có thể được lựa chọn thành tham chiếu phía trước hoặc tham chiếu phía sau. Với tính năng này, phán đoán chính xác có thể được thực hiện thậm chí ngay cả khi công việc chèn khuôn là không đều.




Chức năng giữ đa điểm

Sau khi khu vực đo lường được phân chia, sự đánh giá có thể được thực hiện cho các loại giữ (Mẫu, đỉnh, trũng, P-P, trung bình, lớn nhất, nhỏ nhất, điểm uốn, dịch chuyển cuối cùng) được thay đổi theo ý muốn. Nó có khả năng quy định cụ thể giá trị giới hạn Hi, giá trị giới hạn Lo và các loại giữ tại mỗi khoảng thời gian. Sự đánh giá đa điểm sẵn sàng thông qua quá trình của nó như sự phát hiện bộ đếm hời gian tức thì ngay sau khi bắt đầu quá trình chèn và đánh giá tải trước khi kết thúc quá trình chèn thông qua giữ điểm uốn.


Đầu vào độ dịch chuyển là một thiết bị tiêu chuẩn.

Nó thực hiện việc so sánh dạng sóng theo hai chiều và giữ đa điểm thông qua đầu vào riêng của nó từ cảm biến đo độ dịch chuyển và cảm biến sức căng. Trên trục X, đầu vào điện áp hoặc xung có thể được kết nối trong khi trên trục Y, cảm biến sức căng có thể được kết nối. Điều này có hiệu quả cao đối với các ứng dụng khó để kiểm soát bằng hệ số thời gian như điều khiển thời gian ép của các máy ép và cho thời gian áp đặt lên các công đoạn với sự khác biệt riêng.
* Khi không có gì được kết nối với truc X, sự so sánh dạng sóng và giữ đa điểm theo chuỗi thời gian có thể được thực hiện.
* Đầu vào điện áp là một tùy chọn



Hiển thị các kêt quả so sánh

Các kết quả so sánh của chức năng so sánh dạng sóng và chức năng giữ đa điểm có thể được xác minh trên màn hình hiể thị.【Kết quả(Danh sách)】(Một hiển thị riêng) và 【Kết quả(Đơn)】(một hiển thị danh sách) đến sự lựa chọn là có thể. (40 dữ liệu cuối cùng)




Các tên và tác vụ của mỗi phần




Ứng dụng mẫu
