Baumer Vietnam,Bộ mã hóa tuyệt đối 11075638 / AMG81 P29 Z0 Baumer

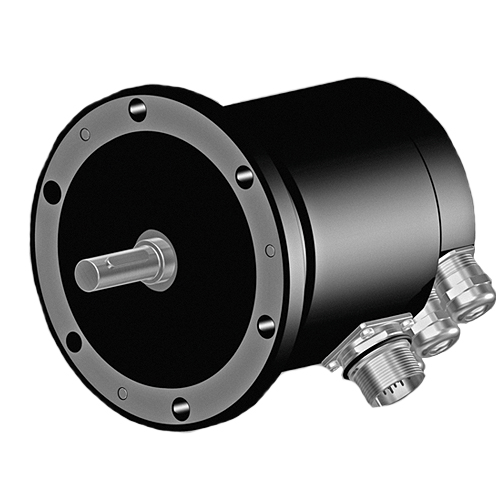

Absolute encoders

AMG 81

Encoder with solid shaft ø11 mm and EURO flange B10

 Cung cấp điện áp
9 ... 30 VDC
Mức tiêu thụ w / o tải
≤100 mA (mỗi SSI giao diện)
≤250 mA (mỗi bus giao diện)
Thời gian khởi tạo
≤ 200 ms sau khi bật nguồn
Giao diện
SSI
Profibus-DPV0
CANopen®
Hàm số
Multiturn
Tốc độ truyền
9,6… 12000 kBaud (Profibus)
10… 1000 kBaud (CANopen®)
Sự phù hợp hồ sơ
Profibus-DPV0
CANopen® CiA DSP 406 V 3.0
Địa chỉ thiết bị
Công tắc quay trong vỏ xe buýt
Các bước cho mỗi cuộc cách mạng
8192/13 bit
Số lần xoay vòng
4096/12 bit
65536/16 bit
Đầu ra bổ sung
TTL sóng vuông (RS422)
HTL sóng vuông
Phương pháp cảm biến
Quang học
Mã số
Xám (phiên bản SSI)
Trình tự mã
CW mặc định
Đầu vào
Đồng hồ SSI (phiên bản SSI)
Sản lượng tăng dần
2048 xung mỗi vòng quay
Khả năng chống nhiễu
EN 61000-6-2
Phát ra nhiễu
EN 61000-6-3
Các thông số có thể lập trình
Tùy thuộc vào giao diện tuyệt đối đã chọn
Chức năng chẩn đoán
Lỗi vị trí hoặc thông số
Chỉ báo trạng thái
DUO-LED tích hợp trong nắp xe buýt
Phê duyệt
CE
Phê duyệt UL / E217823

Kích thước (mặt bích)
ø115 mm
Loại trục
trục đặc ø11 mm
Mặt bích
Mặt bích EURO B10
Bảo vệ EN 60529
IP 55
Tốc độ vận hành
≤3500 vòng / phút (cơ khí)
Mô-men xoắn vận hành
≤10 Ncm
Mômen quán tính của rôto
1,4 kgcm²
Tải trục được nhận
≤50 N trục
≤60 N xuyên tâm
Vật chất
Nhà ở: hợp kim nhôm
Trục: thép không gỉ
Nhiệt độ hoạt động
-20 ... + 85 ° C
Chống lại
IEC 60068-2-6
Rung 10 g, 10-2000 Hz
IEC 60068-2-27
Sốc 100 g, 6 mili giây
Chống cháy nổ
II 3 G Ex ec IIC T4 Gc (khí)
II 3 D Ex tc IIIB T120 ° C Dc (bụi)
(chỉ với tùy chọn ATEX)
Trọng lượng xấp xỉ.
1,7 kg (tùy phiên bản)
Sự liên quan
Vỏ xe buýt
Đầu nối mặt bích M23, 12 chân (SSI / tăng dần)
