Tamagawa Vietnam,Bộ phân giải TS2620N21E11 Tamagawa

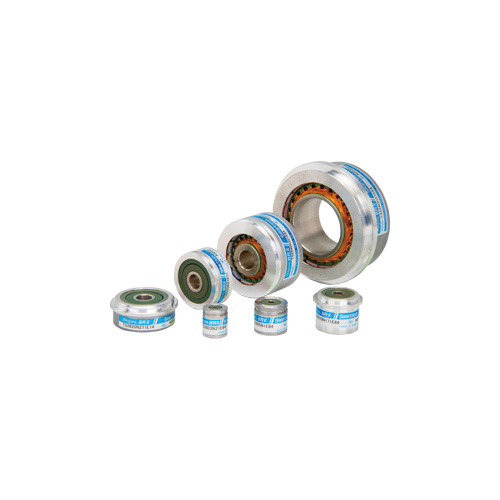

Tamagawa TS2620N21E11 Resolvers  Bộ phân giải

Tên thiết bị: TS2620N21E11

Mã đặt hàng:  TS2620N21E11

Nhà sản xuất: Tamagawa Seiki

Nhà cung cấp: ANS Việt Nam, Đại lý AGR tại Việt Nam, AGR Vietnam

Cảm biến góc quay với hiệu suất chống chịu môi trường tuyệt vời Bộ phân giải không chổi than.

Đặc tính

• Phạm vi nhiệt độ rộng

［Phạm vi nhiệt độ -55 ～ + 155 ℃ （※）］

※ Chỉ loại tích hợp

• Khả năng chống chịu môi trường vượt trội: Khả năng chống chịu môi trường vượt trội

・ Rung: 196m / s2 {20G} ở tần số 10Hz .500Hz, trong 2 giờ cho mỗi ba trục.

・ Sốc: 981m / s2 {100G} trong 6ms, 3 lần với mỗi 6 trục, tổng cộng 18 lần

• Quay tốc độ cao

• Độ tin cậy cao

Không sử dụng bộ phận điện, bộ phận quang học. Không cần bảo trì vì tính năng không cần chổi quét của nó.

• Phát hiện vị trí tuyệt đối

• Truyền tải đường dài

Khả năng chống nhiễu và truyền khoảng cách xa.

• Có khả năng kết hợp nhỏ gọn

Việc sử dụng các loại Smartsyn tích hợp giúp giảm thiểu vỏ của động cơ. Phù hợp nhất cho thiết kế nhỏ gọn

• Trọng lượng nhỏ và nhẹ

• Có thể thực hiện đa cực bằng cách tăng hệ số nhân của tam giác.

Ứng dụng:

1. Ví dụ về ứng dụng Resolvers

Bộ phân giải không chổi than là cảm biến đo lường quay có độ tin cậy cao.

Rung động liên tục và chấn động lặp đi lặp lại tại công trường xây dựng hoặc trong nhà máy.

Xe của bạn càng chạy thì môi trường trong buồng máy càng trở nên khắc nghiệt hơn.

Ngay cả trong những điều kiện như vậy, hãy đảm bảo sự an toàn và độ tin cậy vững chắc cho chiếc xe của bạn.

Rotary sensor of robot joint drive motor

Application to feeding sensors of weaving machines

Application to turning control of hydraulic shovels

Application to sensor of horizontally articulated robot

2.Ví dụ về ứng dụng Động cơ Servo / Trình điều khiển / Bộ điều khiển

Ngoài việc tự động hóa các quy trình sản xuất trước đây được tiến hành theo cách thủ công, việc áp dụng hệ thống SV-NET của chúng tôi trong các cài đặt sản xuất khác nhau góp phần đáng kể vào sự phát triển kinh doanh của khách hàng. Không chỉ ứng dụng sản xuất tại chỗ, SV-NET còn thể hiện giá trị của mình trong bất kỳ trường hợp nào khác cần điều khiển chuyển động.

Industrial robots

Humanoid robots

Coating equipment

Conveyor systems

Automatic doors for mokving bodies

3.Ví dụ về ứng dụng Step Motors / Drivers

Điều khiển định vị đơn giản bằng mô-men xoắn cao và cảm biến ít động cơ hơn

X-Y Table

Wire belt work

For feeder of chip maunder

Actuator for FA

For driving satellite mounted equipment

Medical scientific analysis device, biochemical analysis device

Surveillance camera

Thông số kỹ thuật của TS2620N21E11 Tamagawa Resolver

Size: 15

Type: 1X-BRX

Primary: R1-R2（Rotor）

Input voltage: AC7Vrms 10kHz

Transformation ratio [K]: 0.5±5%

Electrical error (Accuracy): ±10'Max

Residual voltage: 20mVrms Max

Phase shift: 0°REF

Input impedance Z_ro: 70+j100ΩNom

Output impedance Z_{so :} 180+j300ΩNom

Output impedance Z_ss: 175+j275ΩNom

Allowable rotation speed: 10,000min^-1{rpm}

Operating temperature range: -55℃～+155℃

Dielectric strength: AC500Vrms1min

Insulation resistance: 100MΩMin

Mass: 0.065kg Max

Output voltage equation: +type

※Nom：Nominal value
　REF ： Reference value

=====================================================
