Bộ truyền động bằng thủy lực

Rotork cung cấp thiết bị truyền động bằng thủy lực bao gồm GP, CP và RC200 / RCI200 là dòng thiết bị truyền động khí nén scotch-yoke, GH (scotch yoke) và RH (rack và pinion), dòng GO là thiết bị truyền động khí qua dầu, dòng thiết bị truyền động khí trực tiếp áp suất cao HPG và dòng thiết bị truyền động điện thủy lực Skilmatic.

Ngoài các thiết kế quay một phần tư, hầu hết các dòng sản phẩm cũng có thiết bị cho các ứng dụng van tuyến tính. Nhiều bộ truyền động được chế tạo cho các nhiệm vụ quan trọng về tốc độ cao đảm bảo an toàn hoặc tắt khẩn cấp (ESD) ở những vị trí khắc nghiệt, chẳng hạn bộ truyền động dưới biển cho van ở độ sâu được đo bằng hàng trăm mét.

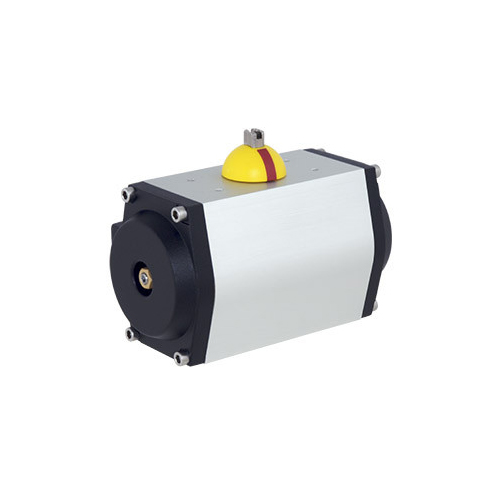

Dòng GT - Bộ truyền động piston khí nén tác động đơn và kép

Thiết kế: Bộ truyền động piston khí nén tác động đơn và kép (thanh răng – rack and pinion)

Góc: Tiêu chuẩn 90°, tùy chọn 120°, 180°, 240° hoặc số đo tùy chọn

Điều chỉnh hành trình:

-5° đến +5° từ vị trí 90°

Tùy chọn dừng một đầu hoặc hai đầu

Momen xoắn: 2.4 đến 15,300 Nm (135,400 lbf.in)

Áp suất không khí: 2 đến 10 bar

Nguồn cung: Không khí được lọc sạch chuẩn PNEUROP/ISO class 4, các loại chất lỏng khác theo yêu cầu

Vật liệu

Thân nhôm ép đùn với nắp nhôm đúc – có tùy chọn xử lý bề mặt

Xi lanh chống ăn mòn và bánh răng mạ niken

Bộ truyền động khí nén RC200

- RC200 là một thiết bị truyền động khí nén cực kỳ nhỏ gọn. Thiết kế scotch yoke của sản phẩm phù hợp với các van có yêu cầu mô-men xoắn đầu hoặc cuối cao. Sản phẩm có các cấu hình tác động kép và lò xo phản hồi với đầu ra mô-men xoắn lên đến 4.400 Nm (38.000 lbf.in).

- RC200 có nhiều cấu hình, nhiều tùy chọn và phụ kiện có sẵn.

Bộ truyền động cánh gạt K-TORK

Dòng K-TORK gồm các thiết bị truyền động cánh gạt hiệu suất cao được sử dụng trong các ứng dụng quan trọng thường thấy trong hầu hết các ngành công nghiệp chế biến.

Bộ điều khiển và bộ truyền động K-TORK rất linh hoạt, dễ kết hợp và có kiểu tác động kép lẫn kiểu lò xo phản hồi. Sản phẩm được sử dụng để vận hành van bi, bướm hoặc van phích cắm và các cơ cấu xoay 90 độ hoặc ít hơn khác.

Bộ truyền động K-TORK hiện có thể kết hợp với hộp số thường Rotork, hộp công tắc Soldo, bộ định vị YTC và các tùy chọn van điện từ Alcon, ngoài các hạng mục phụ trợ hiện có.

Bộ truyền động khí nén CP

Thiết bị truyền động khí nén dòng CP là một sản phẩm scotch yoke linh hoạt, dễ kết hợp, có kiểu tác động kép và kiểu lò xo phản hồi. Thiết kế nhỏ gọn và hiệu quả mang lại mô men xoắn cao ngay cả ở áp suất thấp. Các thiết kế có trong các bộ truyền động hạng nặng, lớn của Rotork đã được áp dụng cho dòng sản phẩm CP nhằm mang lại chất lượng bộ truyền động hạng nặng cho các bộ truyền động nhỏ, 1/4 vòng quay.

Thân thiết bị truyền động bằng gang dẻo, chắc chắn, có bốn kích thước thân máy. Xi lanh được sản xuất từ thép cacbon, mạ niken không điện.

Bộ truyền động khí nén thủy lực LP/LH

Bộ truyền động khí nén thủy lực cho van tuyến tính

Rotork sản xuất các thiết bị truyền động khí nén thủy lực tác động kép và lò xo phản hồi nhằm phù hợp với tất cả các kích cỡ van. Bộ truyền động tuyến tính LP / LH của Rotork có những ưu điểm như kích thước nhỏ gọn, hiệu suất cao và thiết kế đơn giản nhưng có độ tin cậy cao. Sản phẩm lý tưởng để vận hành bật / tắt và điều khiển các chức năng của cả van cầu và van cổng nêm. Cả hai cấu hình lò xo phản hồi và tác động kép đều có sẵn với xi lanh khí nén hoặc thủy lực.

Bộ truyền động LP / LH có thể được lắp với tay quay (cố định và có thể tháo lắp) hoặc điều khiển thủy lực bằng tay nếu muốn. Sản phẩm có hai kiểu di chuyển spring-up và spring-down.

Bộ truyền động kiểu scotch yoke GP/GH

Các thiết bị truyền động kiểu scotch yoke dòng GP (khí nén) và GH (thủy lực) được thiết kế để cung cấp chuyển động quay, quay một phần tư cho nhiệm vụ bật / tắt hoặc điều chỉnh. Thiết kế chắc chắn nhưng nhỏ gọn có sẵn với hai kiểu dáng rãnh trượt khác nhau. Rãnh trượt đối xứng kiểu cổ điển cung cấp mô-men xoắn cực đại ở cả hai đầu của hành trình. Ngoài ra, sản phẩm có tùy chọn các tay quay mô-men xoắn được thiết kế để cung cấp mô-men xoắn cực đại chỉ ở một đầu của hành trình. Việc sử dụng các tay quay thường có thể làm giảm kích thước, trọng lượng và chi phí của bộ truyền động đối với các van có đặc tính nhu cầu mô-men xoắn thích hợp.

 Bộ truyền động thanh răng RH - Rack & Pinion

Bộ truyền động thanh răng và bánh răng thường là giải pháp kinh tế nhất cho van một phần tư vòng quay có yêu cầu mô-men xoắn khá ổn định trong suốt hành trình.

Bộ truyền động thủy lực bánh răng RH được thiết kế để vận hành van bi, bướm, các van quay phần tư khác cho nhiệm vụ bật / tắt hoặc điều độ; Cấu trúc hạng nặng và thiết kế nhỏ gọn làm cho sản phẩm này phù hợp với các quy trình sản xuất đi động cũng như các ứng dụng ngoài khơi và quy trình đòi hỏi các giải pháp truyền động van mạnh mẽ nhưng tiết kiệm không gian.

Bộ truyền động RH có năm tùy chọn kích cỡ để tạo ra mô-men xoắn lên tới 3.700 Nm (29.900 lbf.in) ở áp suất vận hành lên đến 250 bar (3.625 psi). Sản phẩm có cấu hình tác động kép hoặc lò xo phản hồi.

Bộ truyền động khí qua dầu GO

Dòng thiết bị truyền động đường ống GO được thiết kế để sử dụng khí đường ống làm năng lượng; Khí được đưa đến các bồn chứa dầu để biến thành áp suất thủy lực. Dầu thủy lực có áp suất này được sử dụng để truyền động cho các thiết bị truyền động tác động kép kiểu thanh răng và truyền động quay một phần tư kiểu scotch yoke của Rotork.

Sử dụng dầu điều áp làm chất lỏng dẫn động khiến khả năng điều khiển bộ truyền động mạnh mẽ và trơn tru, đồng thời cách ly xi lanh khỏi khí đường ống. Thiết kế gồm các ống góp điều khiển khí nhỏ gọn sử dụng xupap hình nấm - một thiết kế đáng tin cậy được tin dùng trong toàn ngành – được sử dụng trong các phiên bản an toàn cho sự cố. Bộ truyền động GO phù hợp để sử dụng trong một số môi trường khắt khe nhất trên thế giới. Thiết kế, kỹ thuật và vật liệu được sử dụng trong việc chế tạo bộ truyền động GO đảm bảo hiệu suất tối ưu ngay cả trong môi trường khắc nghiệt nhất. Cấu hình điều khiển có thể thay đổi để đáp ứng hầu như mọi yêu cầu vận hành và có một loạt các tùy chọn logic điều khiển áp suất cao.

HPG – Bộ truyền động khí áp suất cao

Dòng thiết bị truyền động đường ống HPG được thiết kế để sử dụng khí đường ống làm năng lượng. Thiết bị sử dụng cơ chế scotch yoke mạnh mẽ của Rotork đã được chứng minh trên toàn thế giới trong tất cả các loại ứng dụng năng lượng chất lỏng.

Điều khiển thủ công là một tính năng tiêu chuẩn của dòng sản phẩm. Thiết kế của Rotork kết hợp một xi lanh riêng để điều khiển thủy lực nhằm đảm bảo tách hoàn toàn khí đường ống áp suất cao khỏi chất lỏng thủy lực. Việc sử dụng xi lanh điều khiển độc lập cho phép thay thế các vòng đệm của xi lanh trợ lực mà không cần tháo bộ truyền động ra khỏi van và thậm chí sẽ cho phép vận hành bằng tay trong khi xi lanh trợ lực được tháo rời. Các cấu hình điều khiển có thể thay đổi để đáp ứng hầu hết mọi yêu cầu hoạt động.

Dòng sản phẩm EH/SI  – Skilmatic

Dòng thiết bị truyền động Skilmatic cung cấp một giải pháp độc đáo và đáng tin cậy để kiểm soát điều biến và an toàn điện cho cả van, van điều tiết quay một phần tư và tuyến tính.

Sản phẩm kết hợp sự đơn giản của hoạt động điện với độ chính xác của điều khiển thủy lực và độ tin cậy của lò xo phản hồi cơ khí hoặc hoạt động an toàn – sự cố của bộ tích lũy.

Sản phẩm có thiết kế quay một phần tư (65 đến 600.000 Nm) và tuyến tính (1,5 đến 3,850 kN), các bộ truyền động được có các tùy chọn tốc độ hoạt động, đầu vào ESD, kiểm tra một phần hành trình, tín hiệu analog, giao tiếp Hart và fieldbus nhằm đáp ứng các yêu cầu điều khiển. Sản phẩm có công tắc hành trình độc lập và phản hồi vị trí. Hình thức hiển thị chỉ báo cảnh báo với đầu ra rơ le không vôn cũng được cung cấp theo tiêu chuẩn.

CQ Range

Dòng sản phẩm CQ sở hữu thiết kế cơ cấu truyền động đồng tâm và cân bằng cho các van quay một phần tư. Thiết kế có cơ chế xoắn ốc biến chuyển động thẳng của piston thành chuyển động quay của thân van một phần tư. Bộ truyền động CQ cung cấp đầu ra mô-men xoắn cao hơn nhiều cho một quy trình nhất định so với thiết kế scotch yoke thường được sử dụng để vận hành nhiều loại van một phần tư. Do đó, sản phẩm phù hợp để lắp đặt trong không gian hạn chế. Hơn nữa, thiết kế chốt xoắn độc đáo của Rotork mang lại hiệu quả cao hơn so với cơ cấu bánh răng xoắn được sử dụng bởi các nhà sản xuất thiết bị truyền động van khác.

Theo tiêu chuẩn, cấu hình đầu ra mô-men xoắn CQ cũng giống như của thiết bị truyền động scotch yoke, được thiết kế để đáp ứng nhu cầu của khách hàng song song với cấu hình mô-men xoắn thường thấy ở các loại van một phần tư phổ biến. Tuy nhiên, thiết kế CQ độc đáo ở chỗ cấu hình mô-men xoắn có thể được thiết kế và tùy chỉnh sản xuất để đáp ứng các yêu cầu mô-men xoắn không theo tiêu chuẩn cụ thể.

=====================================================
