Microsonic Vietnam,Cảm biến siêu âm wms Microsonic

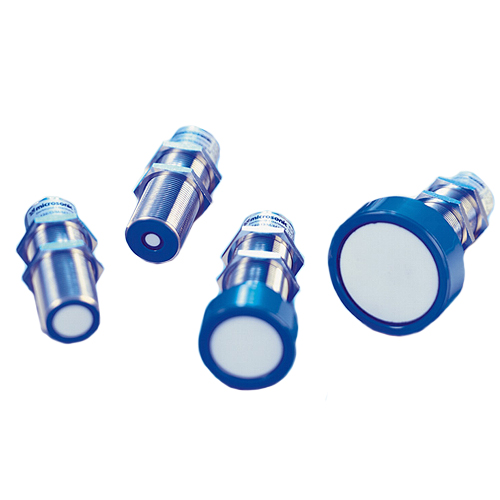

Microsonic  wms ultrasonic sensors. Dòng cảm biến siêu âm wms

Nhà sản xuất: Microsonic – Germany
Nhà cung cấp:
Catalogue: microsonic_wms.pdf  wms ultrasonic sensors | signal evaluation performed (microsonic.de)
Mã đặt hàng:
Cảm biến siêu âm microsonic wms-25/RT/HV/M18
Cảm biến siêu âm microsonic wms-25/RT/HV/M18E
Cảm biến siêu âm microsonic wms-35/RT
Cảm biến siêu âm microsonic wms-35/SI/RT
Cảm biến siêu âm microsonic wms-130/RT
Cảm biến siêu âm microsonic wms-340/RT
Cảm biến siêu âm microsonic wms-600/RT

Các điểm nổi bật:
- Đầu vào kích hoạt để điều khiển máy phát siêu âm
- Đầu ra tiếng vang để đánh giá do khách hàng cung cấp trong bộ điều khiển
Đặc tính cơ bản
- 1 echo output với tải lên đến 10 mA
- 5 dải phát hiện với phạm vi đo từ 30 mm đến 8 m
- Độ phân giải  0,36 mm
- Điện áp hoạt động 10–30 V
Các cảm biến wms
yêu cầu kết nối với thiết bị điều khiển và đánh giá tín hiệu của chính khách hàng.
wms – từ giải pháp thay thế rẻ tiền sang cảm biến khép kín khi cảm biến phải được điều khiển bởi hệ thống của khách hàng. Điều khiển bộ vi xử lý là thường được yêu cầu cho việc này.
 Đầu vào tín hiệu "transmitter" một thời gian ngắn phải được thiết lập thành -U_B bởi bộ điều khiển thông qua một dòng điện hở mạch. Do đó, cảm biến wms phát ra âm thanh xung cho thời gian của tín hiệu này.

 Đầu ra tín hiệu "echo" sau đó truyền tất cả các tín hiệu tiếng vang nhận được tùy thuộc vào thời lượng của chúng dưới dạng giá trị 1 bit (echo yes/no). Điều này cần từ 8 đến 65 ms tùy thuộc vào loại cảm biến. Đầu ra chuyển mạch tích cực (pnp) có thể được tải với 10 mA. Việc tính toán khoảng cách và xử lý tiếp theo được thực hiện trong hệ thống kiểm soát của khách hàng.
Kỹ sư dự án của chúng tôi sẽ sẵn lòng hỗ trợ bạn trong việc tích hợp cảm biến wms vào hệ thống điều khiển của bạn
