Type: SG1000A SLIDEGATE SENSING
P/N: 800-010000
SLIDEGATE MONITOR FINAL ASSY

P/N: 800-002800

RUB BLOCK DOOR ASSY

Type: TT420S-LT

P/N: 800-001527

Temperature Sensors

(1/2 in, 10 ft, R-Angle)

Bài 1:

• Loại hàng: SG1000A

• P/N: 800-010000

• Tên sản phẩm: Cảm biến vị trí cổng trượt/ van trượt

• Hãng sản xuất: Electro-Sensors

• Xuất xứ: Mỹ

• Link cat: https://www.electro-sensors.com/application/files/8315/3192/8928/SG1000A_ES250_Rev_F.pdf

• Video: https://www.youtube.com/watch?t=20&v=9p4BFm0r_R8&feature=emb_imp_woyt

Mô tả chung:

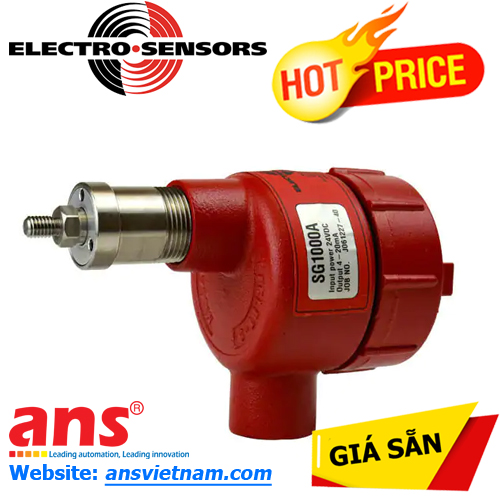

SG1000A của Electro-sensors là cảm biến vị trí cho cổng/ van trượt với tín hiệu đầu ra DC 4-20 mA. Cảm biến SG1000A được cấu tạo dựa trên bộ mã hóa mạnh mẽ chính xác có thể giám sát vị trí cổng hoặc van trượt, cho phép hệ thống được vận hành trơn tru và hiệu quả. SG1000A có thể cảm biến chính xác vị trí đóng/ mở hoàn toàn, tín hiệu output 4 mA cho đóng hoàn toàn và 20 mA cho mở hoàn toàn.

Tín hiệu đầu ra 4-20mA của SG1000A có thể được gửi tới các thiết bị như PLC hoặc thiết bị hiển thị Electro-Sensors PM500 (tùy chọn thêm) hiển thị vị trí tức thì của cổng/ van.

Nguyên lý hoạt động:

Cảm biến vị trí cổng trượt/ van trượt SG1000A được gắn trực tiếp vào cuối trục truyền động của cổng trượt hoặc van trượt, có thể dễ dàng hiệu chỉnh bằng một công tắc nút nhấn để cài đặt vị trí đóng/mở hoàn toàn của cổng/ van. Công tắc thứ hai (chọn theo chiều kim đồng hồ/ xoay ngược chiều kim đồng hồ) cho phép người dùng gắn cảm biến vị trí SG1000A vào một trong hai đầu trục truyền động của cổng

Khi trục truyền động quay, SG1000A đo vòng quay và xuất tín hiệu 4-20 mA tới PLC hoặc Bộ hiển thị tùy chọn của Electro-Sensors PM500. Tín hiệu đầu ra của SG1000A sẽ là 4 mA khi đóng hoàn toàn và 20 mA khi mở hoàn toàn. Bất kỳ vị trí cổng hoặc van nào giữa hai vị trí điểm cuối đều được biểu thị bằng tín hiệu tỷ lệ thuận giữa 4 và 20 mA.

Thông tin kỹ thuật cơ bản của SC1000A

• Điện áp đầu vào: 24 VDC ± 10%

• Loại đầu ra: Tiêu chuẩn 4-20 mA

• Khoảng thời gian hiệu chuẩn: tối thiểu 1/4 lượt, tối đa 6 lượt

• Độ phân giải: 0,2% đến 5% phụ thuộc vào khoảng hiệu chuẩn

• Nhiệt độ hoạt động: -40 °C đến + 65 °C (-40 °F đến 149 °F)

• Kết nối: Kết nối qua dây cáp dài 3m (10 feet) có vỏ bọc tiêu chuẩn

• Dây đỏ = (+) Nguồn 24 VDC

• Dây trong = Tín hiệu đầu ra 4-20 mA

• Dây Đen = (-) Nguồn 24 VDC

• Kiểu chắn cáp = Tiếp đất

• Chất liệu: Nhôm Đúc

• Vỏ bọc: NEMA 4X

• Mã hàng: TT420S-LT

• Part Number: 800-001527

• Tên sản phầm: cảm biến nhiệt độ

• Hãng: Electro-Sensors

• https://www.electro-sensors.com/application/files/5516/2577/5264/TT420_LT_Rev_B_ES726_070821.pdf

Mô tả chung

Cảm biến nhiệt độ TT420S-LT Electro-Sensors dùng để đo nhiệt độ tạo ra trong quá trình chà sát giữa dây đai của băng tải/ thang máy và khối đồng của cảm biến (rub-block), từ đó sẽ phát hiện ra sự dịch chuyển sai lệch của dây đai trong băng tải/ thang máy.

Đặc tính:

• Đầu ra analog 4-20 mA, chạy vòng lặp, 2 dây

• Đầu dò đính kèm, bộ ổn định tín hiệu 2 dây 4-20 mA và ống dẫn lắp

• Không cần hiệu chuẩn (cảm biến được hiệu chuẩn sẵn): “buy & use”

• Tương thích với PLC, đồng hồ đo, thu thập dữ liệu và hệ thống giám sát nguy hiểm

• Bảo vệ đấu dây ngược

• Tối ưu hóa cho các hệ thống theo dõi nguy cơ khu vực cấp II (ví dụ: bụi bột ngũ cốc, bụi than)

• Chứng chỉ FM, Chống bụi: Hạng II và III, Phân khu I (E, F, G); NEMA 4

Sản phẩm đề xuất sử dụng kèm:

• Cửa cảm biến mã 800-002800

• Link: https://www.electro-sensors.com/products/bearing-sensors-belt-alignment/brass-rub-blocks-and-assemblies

• Mã hàng: 800-002800

• Tên sản phẩm: cửa cảm biến

• Hãng: Electro-Sensor

• Catalogue: https://www.electro-sensors.com/products/bearing-sensors-belt-alignment/brass-rub-blocks-and-assemblies

Mô tả chung:

Khối đồng (rub-block) của cảm biến nhiệt độ Electro-sensors là option cơ bản khi theo dõi sự sai lệch của dây đai thang máy/băng tải. Khi thang máy hoặc băng tải bị lệch - dây đai sẽ có sự cọ xát tiếp xúc với các rub-block của cảm biến nhiệt, sự cọ sát này gây ra sự gia tăng nhiệt và cảm biến nhiệt độ của Electro-Sensors lập tức đo được và truyền tín hiệu về.

Cửa cảm biến 800-002800 Electro-Sensors được dùng để gắn các rub-block của cảm biến nhiệt vào hệ thống một cách dễ dàng và thuận tiện. Cửa cảm biến 800-002800 có thể mở ra - cho phép người dùng kiểm tra dây đai và mức độ mài mòn trên khối đồng thau.

Lợi ích đem lại khi sử dụng cửa cảm biến 800-002800

• Tùy chọn cửa bản lề cho phép người dùng dễ dàng cài đặt, kiểm tra bảo trì và trang bị thêm.

• Cung cấp cảnh báo băng chuyền/băng tải/ thang máy lệch hướng.

• Bảo vệ an toàn cho nhân viên, máy móc của nhà máy và ngăn ngừa thời gian chết đột xuất

Sản phẩm được đề xuất sử dùng cùng:

• Cảm biến nhiệt độ Electro-sensors mã TT420S-LT

• Cat: https://www.electro-sensors.com/application/files/5516/2577/5264/TT420_LT_Rev_B_ES726_070821.pdf
