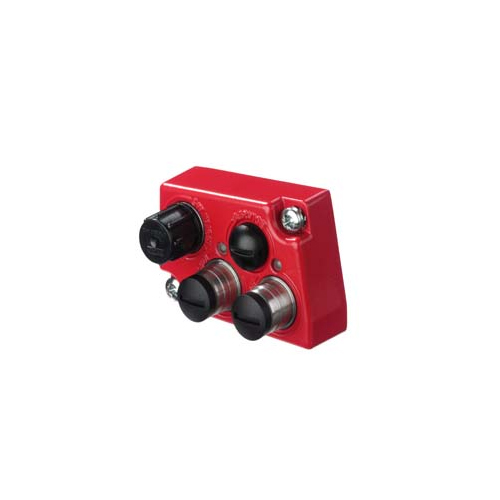

Đầu nối cho BCL 348i Leuze

Thích hợp cho BCL 348i, BPS 348i
Điện áp cung cấp UB 18 ... 30 V, DC, (PELV, lớp 2)
Gõ PROFINET, PROFINET
Loại USB 2.0
Số lượng kết nối 4 mảnh
Chức năng PWR / SW IN / OUT
Loại kết nối ConnectorConnectorConnector
Kích thước ren M12
Loại nam
Vật liệu kim loại
Số chân 5 chân
Mã hóa được mã hóa A
Giao diện dịch vụ chức năng
Loại kết nối USB
Loại đầu nối USB 2.0 Mini-B
Chức năng HOST / BUS IN
Kích thước ren M12
Loại nữ
Vật liệu kim loại
Số chân 4 chân
Mã hóa được mã hóa D
Chức năng BUS OUT
Kích thước ren M12
Loại nữ
Vật liệu kim loại
Số chân 4 chân
Mã hóa được mã hóa D
Thiết kế khối
Kích thước (W x H x L) 64 mm x 33,5 mm x 43,5 mm
Vật liệu nhà ở Kim loại
Vỏ kim loại Nhôm Diecast
Khối lượng tịnh 74 g
Màu nhà ở Đỏ
Loại đèn LED hiển thị
Số lượng đèn LED 2 mảnh
Nhiệt độ môi trường, bảo quản 0 ... 40 ° C
Độ ẩm tương đối (không ngưng tụ) 90%
Mức độ bảo vệ IP 65, Chỉ dành cho phích cắm M12 có vít hoặc các đệm cáp có vít và nắp gắn. Mô-men xoắn siết tối thiểu của vít kết nối vỏ của mui xe kết nối là 1,4 Nm!
Lớp bảo vệ III
Quy trình kiểm tra EMC phù hợp với tiêu chuẩn EN 61000-6-2, EN 61000-6-4
Quy trình thử nghiệm chống sốc phù hợp với tiêu chuẩn IEC 60068-2-27, thử nghiệm Ea
Quy trình thử nghiệm đối với sốc liên tục phù hợp với tiêu chuẩn IEC 60068-2-27, thử nghiệm Ea
Quy trình thử nghiệm độ rung phù hợp với tiêu chuẩn IEC 60068-2-6, thử nghiệm Fc
