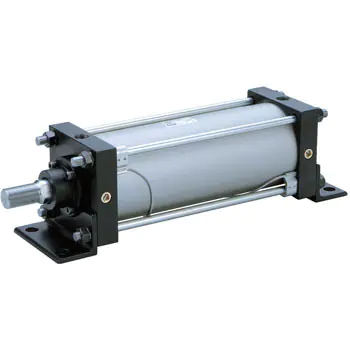

Model: CS1TN250-800J ǀ Xy lanh khí nén SMC
Đặc tính
Xi lanh CS1 là dòng xi lanh có đường kính lớn nhất của SMC.Dòng xi lanh này có kích thước lỗ khoan lên đến 300 mm và chiều dài hành trình lên đến 2400 mm.Ngoài ra CS1 có thể được đặt theo yêu cầu và có khả năng tự động chuyển đổi.Các tùy chọn khác nhau bao gồm kích thước lỗ khoan, cấu hình lắp đặt và có kèm đệm để giảm tiếng ồn.
- Là lớn có nắp vuông, kiểu thanh giằng
- Công tắc tự động với dòng CDS1, CDS1W, CDS1 □ Q
- Loại khí nén chỉ có ở ø125, ø140 và ø160
- Loại: tiêu chuẩn và ma sát thấp
- Các kích thước lỗ khoan: 125，140，160，180，200，250，300 (mm)
- Các hoạt động: thanh kép tác động kép và thanh đơn tác động kép
Thông số kỹ thuật
|
Kích thước (mm) |
125, 140, 160… mm |
|
Hành trình tối đa |
... |
|
Lưu chất |
Khí nén |
|
Tác động |
Hai tác động, một trục |
|
Áp suất phá hủy |
1.57 Mpa... |
|
Áp suất hoạt động tối đa |
0.97 Mpa... |
|
Áp suất hoạt động tối thiểu |
0.05 Mpa... |
|
Nhiệt độ lưu chất và môi trường |
Không có cảm biến: 0oC đến 70oC, có cảm biến: 0oC đến 60oC (Không đóng băng) |
|
Dầu bôi trơn |
Không cần thiết |
|
Dung sai hành trình |
Lớn nhất 0 đến +2.2 mm |
|
Kiểu đấu nối |
50 đến 500 mm/s |
|
Giảm chấn |
Giảm chấn khí |
|
Gá xi lanh |
Cơ bản, gá chân, mặt bích phía trước, mặt bích phía sau, gá clevis đơn, gá clevis đôi, gá trunnion giữa |
