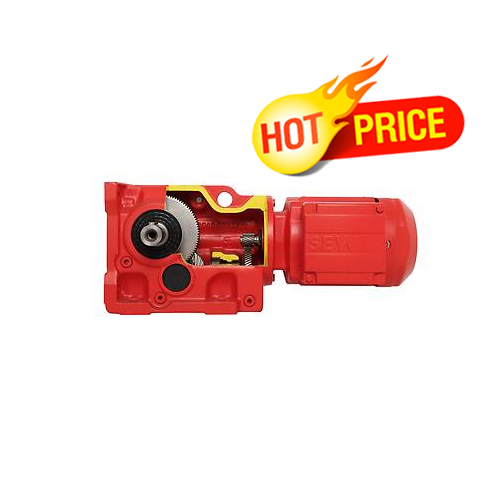

Sew Vietnam,Động cơ geard góc xiên xoắn KAF77 DRN160M4/2W Sew
K series helical-bevel gear units
Các đơn vị bánh răng góc phải ở mức tốt nhất: mức độ hiệu quả cao và chuyển số với độ bền mỏi cao
Thiết kế nhỏ gọn của tất cả các đơn vị bánh răng của chúng tôi là rõ ràng nhất trong các đơn vị bánh răng côn xoắn của chúng tôi. Thuộc tính này đặc biệt thú vị, ví dụ, đối với các ứng dụng máy có dung lượng hạn chế. Ở đây, bạn cần công nghệ ổ đĩa mạnh mẽ với thiết kế nhỏ gọn. Đây chỉ là môi trường thích hợp cho các đơn vị bánh răng côn xoắn của chúng tôi với dải mô-men xoắn từ 80 đến 53.000 Nm.
Với hiệu suất cao ở cả hai hướng quay và ở bất kỳ tốc độ đầu vào nào, các bộ bánh răng góc vuông này rất tiết kiệm năng lượng. Bánh răng có độ bền cao của chúng không bị mài mòn và kéo dài tuổi thọ của bộ bánh răng. Đối với các nhiệm vụ định vị chính xác, bạn có thể sử dụng các đơn vị bánh răng dòng K để giảm phản ứng dữ dội.
Các kích thước đặc biệt chắc chắn K..39 và K..49 hoàn thành phạm vi các đơn vị bánh răng côn xoắn hai giai đoạn của chúng tôi. Họ đưa ra các tiêu chuẩn cùng với kích thước K..19 và K..29: bốn kích thước cho phép mô-men xoắn từ 80 Nm đến 500 Nm.
Chỉ một nửa giải pháp mà không có động cơ? Sau đó, sử dụng khái niệm mô-đun của chúng tôi và kết hợp các đơn vị bánh răng của dòng K với động cơ AC thành động cơ bánh răng côn xoắn K..DR .. hoặc với động cơ servo thành động cơ bánh răng servo xoắn ốc K..CMP mà bạn lựa chọn. Hoặc chỉ cần chọn động cơ AC riêng biệt hoặc động cơ servo đáp ứng yêu cầu của bạn.
100% EU
Origin
|
Sew
|
KA67BDRN100LM4BE5/XH1A
Bevel-helical gear units K + AC motors DRN.. (IE3)
Replacement for KA67B DRS90L4BE5/XH1A (aus Seriennummer
40.1775911502.0003.12)
– new generation. You have to check all technical specifications and dimensions!
Product data
Rated motor speed 50/60Hz [1/min]: 1456 / 1762
Output speed 50/60Hz [1/min]: 64 / 78
Overall gear ratio: 22,66
Output torque 50/60Hz [Nm]: 325 / 270
Service factor SEW-FB 50/60Hz: 2,4 / 2,9
Mounting position: M1A
Base / top coat: 7031 Blue gray (51370310)
Position of connector/terminal box [°]: 0
Cable entry/connector position: X
Hollow shaft [mm]: 40
Permitted output overhung load with n=1400 [N]: 6420
Lubricant quantity 1st gear unit [Liter]: 1,1
Motor power [kW]: 2,2
Duration factor: S1-100%
Efficiency class: IE3
Efficiency (50/75/100% Pn) [%]: 86,37 / 87,27 / 86,7
CE mark: Yes
Motor voltage 50Hz [V]: 220-230D/380-400Y
Rated current 50Hz [A]: 8,4 / 4,85
Motor voltage 60Hz [V]: 254-266D/440-460Y
Rated current 60Hz [A]: 7,4 / 4,3
Wiring diagram: R13
Frequency [Hz]: 50 / 60
Cos Phi 50/60Hz: 0,76 / 0,73
Thermal class: 155(F)
Motor protection type: IP65
Design requirement: Europe (CE)
Motor mass moment of inertia [10⁻⁴ kgm²]: 97,00
Braking torque [Nm]: 40
Brake voltage [V]: 230
Brake control: BGE1.5
Additional feature
Multi-range voltage 50/60Hz
Thermal class 155(F)
Brake BE5 single brake (standard brake) (230 V, 40 Nm)
Lubricant: CLP HC-460-NSF-H1 (-15 / +40 °C): 1,1 Liter
Degree of protection IP 65
Brake control BGE - with electronic switching
Encoder mounting device XH1A- Encoder mounting device
|
100% EU
Origin
|
Sew Vietnam
|
Type: KAF77 DRN160M4/2W
Helical bevel geard motor
same execution as No. 25.36032364.01.0001.15.23 - but new motor generation in IE3
IE3Speed 50Hz [r/min] : 1473 / 136
136Speed 60Hz [r/min] : 1776 / 164
164Total ratio [i] : 10,84 / infinite
infiniteMa max [Nm] : 990
990Output torque 50Hz [Nm] : 775
775Output torque 60Hz [Nm] : 640
Service factor SEW-FB : 1,30 / 155
Mounting position : M5A
Term.box.pos.[°] / cable entry : 270 (T) / normal
Lubricant / -volume [l] : CLP 220 Miner.Oil / 4,40
Paint coat : Top coat RAL7031 (blue gray)
Gear unit : KAF77
Hollow shaft : 50mm
Design : B5-flange-mounted version and hollow shaft
Safety cover : None
Flange : 300mm
Motor : DRN160M4/2W
Motor power [kW] : 11
Cyclic duration factor S1-S10 : S1
Multi range-voltage 50Hz [V] : 380-400 delta / 660-690 star
Rated current [A] : 22,00 / 12,60
Multi range-voltage 60Hz [V] : 440-460 delta
Rated current [A] : 19,10
cos phi : 0,81 / 0,80
Wiring diagram : R13 / 680010306
Thermal cl.[°C]/Enclosure[IP] : 155(F) / 55
International efficiency class : IE3
Efficiency 50Hz at 50/75/100% Pn [%] : 91,1 / 91,7 / 91,4
Efficiency 60Hz at 50/75/100% Pn [%] : 91,2 / 92,3 / 92,4
CE mark : Yes
2nd shaft end motor : 28x60mm
Terminal box : Terminal box lower part made of aluminum with tapped hole 2xM40, 2xM16
|
