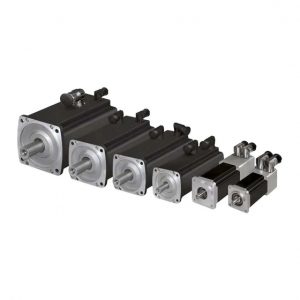

DS 56 L 35

Thông tin kỹ thuật chung:

Phiên bản: IM B5 Lắp ngang
IM V1 Lắp thẳng đứng, đầu trục hướng xuống dưới
IM V3 Lắp thẳng đứng, đầu trục hướng lên trên
Loại bảo vệ: IP65 Làm mát bề mặt, không có quạt, theo tiêu chuẩn DIN 40050, DIN 40053
IP54 Làm mát bề mặt, có quạt
Ống trục: IP64 Tiêu chuẩn
IP65 với vòng kín trục (tùy chọn)

Kết nối:

Kết nối chính U V W Hộp kết nối
Ổ cắm (tùy chọn)
Kích thước khung 45 đi kèm ổ cắm theo tiêu chuẩn
Kết nối điều khiển 12 chân
Phanh trong kết nối chính
Cảm biến nhiệt trong kết nối điều khiển (chỉ dành cho resolver)
Phương pháp làm mát: IC 0041 Máy kín hoàn toàn, làm mát bề mặt, không có quạt
IC 0641 Như trên, nhưng có quạt (hướng dòng không khí từ đầu B đến đầu A)

Cảm biến nhiệt: Cảm biến nhiệt tuyến tính để đánh giá trong bộ điều khiển

Nhiệt độ tăng lên: ∆ϑ = 105K Lớp cách điện F theo tiêu chuẩn EN 60034
Phạm vi nhiệt độ: 0....+ 40°C
Lưu trữ: -30°C...+85°C
Sơn: Màu đen mờ RAL 9005
Tuổi thọ: ≥ 20.000 giờ
Chất lượng cân bằng: N Theo tiêu chuẩn DIN ISO 2373
R, S Theo yêu cầu
Chống rung lên đến:
Trục 3g 20 Hz đến 2 kHz theo tiêu chuẩn EN 60068-2-6
Trục ngang 0.5g 20 Hz đến kHz theo tiêu chuẩn EN 60068-2-6
Có khả năng chống rung cao hơn theo yêu cầu
Mặt bích: Theo tiêu chuẩn IEC Kích thước b1: Sai số j6
Đầu trục: Trục tròn Theo tiêu chuẩn DIN 748 với chìa khóa trục DIN 6885; cũng có sẵn không có rãnh chìa khóa)
Kích thước d: Sai số k6
Canh chỉnh với ren nội theo tiêu chuẩn DIN 332 hình d
Phanh giữ: Tùy chọn
Bộ mã hóa tốc độ thực tế: Resolver 2 chân
Bộ mã hóa Sincos (tùy chọn) Các bộ mã hóa khác theo yêu cầu
