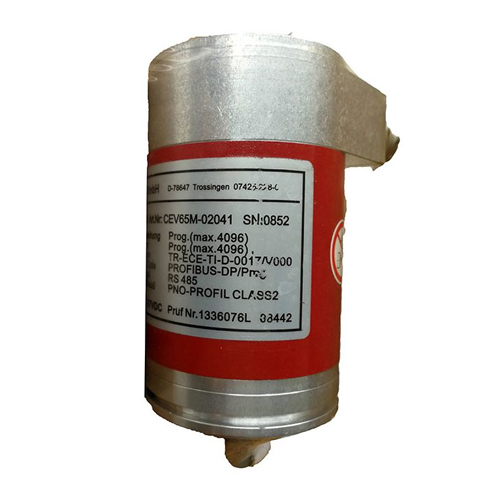

Model: CEV65M-02041, Bộ mã hóa, TR Electronic

Model: CEV65M-02041, Bộ mã hóa, TR Electronic

Đặc điểm
• PROFINET IO giao diện
• Loại có trục đặc
• Dòng sản phẩm mô-đun
• Khả năng cài đặt thông số mở rộng
• Các thông số đặc biệt theo yêu cầu
• Có sẵn các giao diện khác
• Cấu trúc mô-đun cho cơ khí
các tùy chỉnh
Cung cấp hiệu điện thế................................................ ........................ 11Ö27 VDC
Dòng tiêu thụ không tải ......................................... <350 mA
Tổng độ phân giải 1) .............................................. ...................... Nhiều lượt: ≤ 25 Bit, Một lượt: ≤ 13 Bit
Số bước / vòng quay 1) ........................................... ...... ≤ 8.192
Số vòng quay 1) ............................................. ............ Nhiều lượt: ≤ 4.096, Một lượt: 1
Profinet IO ñ Thiết bị .............................................. ................. IEC 61158, IEC 61784-1
- Lớp vật lý ... ................ PROFINET 100Base-TX, Fast Ethernet, ISO / IEC 8802-3
- Mã đầu ra ... .................... Nhị phân
- Chu kỳ 1) ............................................. ...................... ≥ 1 ms (IRT / RT)
- Tốc độ truyền tải ... ........... 10 Mbit / s, 100 Mbit / s
- Quá trình lây truyền ................................................ ................. Cáp CAT-5, được bảo vệ (STP), ISO / IEC 11801
- Địa chỉ 1) .............................................. .................... Per Name (phân bổ tên về công cụ kỹ thuật).
 Tên bài tập -> MAC trong quá trình khởi động hệ thống
- Các lớp thời gian thực 1) .......................................... ........... Khung RT Lớp 1 (RT), Khung RT Lớp 3 (IRT)
- Thông số 1) .............................................. ..................... Chuyển đổi hướng đếm, chức năng chia tỷ lệ, điều chỉnh cài đặt trước
Tốc độ cơ học cho phép ............................................ ≤ 6.000 phút -1
Tải trọng trục, ở đầu trục ........................................... ......... ≤ 40 N hướng trục, ≤ 60 N hướng tâm
Thời gian sử dụng ............................................................... ...................... ≥ 3,9 * 1010 vòng quay tại
- Tốc độ, vận tốc ................................................ ............................ ≤ 3.000 phút-1
- Nhiệt độ hoạt động ............................................... ... ≤ 60 ° C
- Tải trọng trục, ở đầu trục .......................................... ..≤ 20 N theo trục, ≤ 30 N hướng tâm
Gia tốc góc cho phép ........................................... ≤ 104
 rad / s2
Lực quán tính ............................................... .................... thường là 2,5 * 10-6 kg m2
Mômen khởi động ở 20 ° C .......................................... ................ thường là 2 Ncm
Khối lượng................................................. ...................................... thường là 0,7 kg
