Limab Vietnam,Hệ thống quét bảng BoardProfiler 3D-TD Limab

BoardProfiler 3D-T – Measurements of the true shape of boards in transversal lines

BoardProfiler 3D-T cung cấp khả năng quét bảng mật độ rất cao trên băng tải ngang để phân loại, phân loại hoặc tối ưu hóa quy trình cưa. Tính năng quét độ nét cao này đảm bảo rằng hình dạng thực được chụp chính xác và có nghĩa là có thể đạt được năng suất tốt nhất có thể. Hệ thống sử dụng công nghệ laser 2D có độ phân giải cao mới nhất do LIMAB phát triển để quét từng milimet trên bảng. Hệ thống có thể dễ dàng được trang bị thêm trên một dây chuyền hiện có hoặc có thể được chỉ định để trang bị một dây chuyền quy trình mới.

Đặc điểm kỹ thuật cơ bản

Bảng hình dạng Kích thước bảng
Hình vuông Tối thiểu: 3 x 30 x 500 mm (0,1 ”x 1,2” x 19,7 ”)
Tối đa: 300 x 1.000 x 6.000 mm (11,8 ”x 39,4” x 236 ”)
Nguyên tắc hoạt động

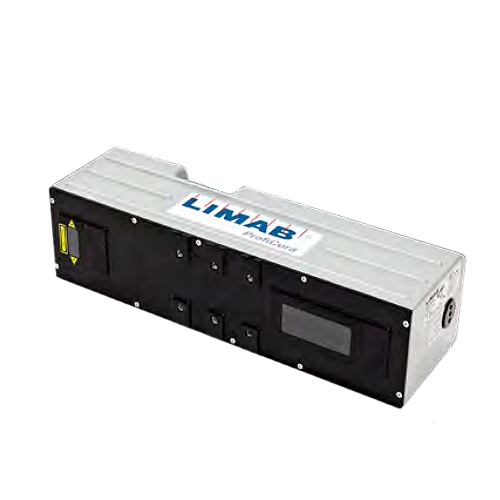

Các bảng được quét bằng cách sử dụng một số cảm biến LIMAB ProfiCura 2D 600 có thể lựa chọn bằng cách sử dụng một kỹ thuật được gọi là laser tam giác. Các cảm biến ProfiCura 2D được gắn mỗi 600 mm vào một khung cơ khí và thu được một mặt cắt hoàn chỉnh đến từng milimet dọc theo chiều dài bảng. Quá trình quét cho phép máy tính tạo ra một mô hình 3D rất chi tiết của mỗi bảng. BoardProfiler 3D-T cũng có thể kết hợp tích hợp cảm biến ProfiCura 2D với cảm biến PreciCura điểm đơn LIMAB.

Các ứng dụng

Tối ưu hóa tốt quá trình cưa cắt
Tối ưu hóa cho máy cưa lọng, máy cưa lọng và máy cưa cắt ngang
Đo hình dạng của kẻ gian, xoắn và cung
Phân loại độ dày và chiều rộng
Kiểm soát kích thước và phân loại
