High-Intensity, Battery Powered LED Stroboscopes
Xuất sứ: USA
Nhà cung cấp: ANS Việt Nam
Hãng sản xuất: Shimpo Nidec

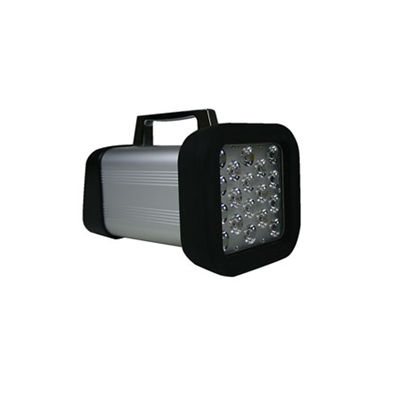

Mr. HuyĐèn LED Stroboscope cường độ cao DT-365 Shimpo
Model DT-365 (18 LED)
Mẫu DT-365E (6 đèn LED)
Kính Stroboscope LED cường độ cao, chạy bằng pin. DT-365 và DT-365E LED Stroboscope cường độ cao, chạy bằng pin là thiết bị phân tích và đo vận tốc lý tưởng cho việc kiểm tra quy trình máy móc. DT-365 và DT-365E Stroboscope có khả năng nhấp nháy đèn LED của chúng với tần số đồng bộ với máy móc đang hoạt động, tạo ra ảo giác khi xem hình ảnh bị chậm hoặc bị đóng băng. Bằng cách sử dụng hiện tượng làm chậm hoặc dừng chuyển động này với tốc độ chớp được điều chỉnh của đèn LED, các bộ phận và quy trình của máy có thể được kiểm tra các khuyết tật, hỗ trợ trong các chương trình bảo trì phòng ngừa. Công nghệ LED này mở rộng hoạt động do yêu cầu năng lượng thấp của các điốt ánh sáng so với đèn chiếu sáng xenon. Hoạt động bình thường được đảm bảo vì lo ngại về hỏng hóc ánh sáng trong quá trình sử dụng, thường xảy ra với bóng xenon, đã được loại bỏ. Công suất phát sáng (Lux) của đèn LED sáng hơn nhiều so với đèn nhấp nháy hỗ trợ xenon với DT-365 vượt trội hơn tất cả các đèn nhấp nháy có thể so sánh trên thị trường từ mảng 18 đèn LED và 6 đèn LED cho DT-365E.
Bảng điều khiển là một màn hình LED màu đỏ rực rỡ, lý tưởng để xem ở những vị trí tối. Bàn phím đơn giản để sử dụng cộng với quay số điều chỉnh tốc độ hỗ trợ trong việc thực hiện các thay đổi nhanh chóng của tốc độ đèn flash để trùng với những thay đổi về tốc độ trong quá trình của bạn. Mặt đồng hồ cho phép tinh chỉnh thay đổi tốc độ đèn nháy trong khi các phím x2 / ÷ 2 cho phép mở rộng lớn trên toàn bộ phạm vi đèn nháy.
DT-365 & DT-365E có thêm tính năng sửa đổi thời lượng flash hoặc thời gian để hỗ trợ hình ảnh rõ nét thường cần thiết trong các quy trình in. Chức năng chuyển pha lý tưởng cho thiết bị quay mà người dùng cần thay đổi trọng tâm trên các lưỡi cắt, bánh răng hoặc phần khác nhau của máy móc. Các kính trợ lực này cũng có khả năng được đồng bộ hóa với tín hiệu đầu vào. Để hoàn thiện hệ thống, DT-365 có một đầu ra điện để cung cấp cho một cảm biến đầu vào nếu muốn. Vỏ nhôm mạnh mẽ được bảo vệ NEMA-4X (IP65) cho phép sử dụng trong môi trường thực vật khắc nghiệt. Dãy 18 đèn LED của DT-365 cho phép hoạt động liên tục từ 2 đến 5 giờ trong khi dãy 6 đèn LED của DT-365E cho phép từ 3 đến 8 giờ tùy thuộc vào cài đặt của người dùng.
Các ứng dụng điển hình cho DT-365 và DT-365E là xác định tốc độ, kiểm tra rôto, bánh răng chia lưới, động cơ, thiết bị dệt, dây chuyền sản xuất in ấn, băng tải, quạt công nghiệp, vận hành máy bơm, chẩn đoán thiết bị rung và nhiều ứng dụng khác.
Đặc trưng
Độ bền vượt trội với nhôm đùn, cấu trúc NEMA 4X (IP65)
Màn hình LED sáng và các điều khiển đơn giản hỗ trợ người dùng vận hành
Pin sạc NiMH có tuổi thọ cao, sạc nhanh cung cấp độ tin cậy sử dụng vượt trội
Chuyển pha (theo độ trễ của thời gian) cho phép phân tích trực quan các đối tượng đang quay hoặc chuyển động qua lại qua tất cả các điểm chuyển động / thời gian / góc
Vòng điều khiển đèn nháy cho phép điều chỉnh chính xác tốc độ nháy
Công nghệ LED kéo dài đáng kể tuổi thọ hoạt động và loại bỏ nhu cầu thay thế các bóng đèn bị cháy
Có khả năng được đồng bộ hóa với tín hiệu đầu vào từ cảm biến hoặc bộ điều khiển
Specifications
| Range FPM (RPM) | 60 – 120,000; From Input Signal 40 – 35,000 |
| Accuracy | ±0.02% of reading |
| Lux Rating (Approx.) | 6000 FPM & 3.6° (100 µs): Distance 8″ (20 cm) 18,400 lx with 10″ (250 mm) irradiation dia., Distance 20″ (50 cm) 6200 lx with 13.5″ (350 mm) irradiation dia.
1500 FPM & 3.6° (400 µs): Distance 8″ (20 cm) 15,000 lx with 10″ (250 mm) irradiation dia., Distance 20″ (50 cm) 6000 lx with 13.5″ (350 mm) irradiation dia. |
| Lamp Lifetime | Typ. 50,000 hours. Varies depending on usage. |
| Display | 6 digit Red LED |
| Resolution | Internal Mode 1 FPM. External Mode 0.1 FPM |
| Flash Duration | 0.1 to 3.6° (0.14 µsec to 400 µsec) |
| Phase Shift | 0 to 999 msec; 0 to 359° |
| Power Requirement | 100 to 230 VAC to included AC power adapter |
| Battery | NiMH battery requires approximate 2.5 hour recharge time |
| Battery Life | Approx. 2 hrs. with flash duration set to 3.6° & 5 hrs. with duration set to 1.0° |
| Synchronization Input Signal | H level: 2.5 – 12V; L level: 0 – 0.4V |
| Input Signal Range FPM (RPM) | 40 – 35,000 |
| Input Signal Flash Delay FPM (RPM) | 60 – 10,000 |
| Input Signal | 12V pulse input |
| Power Supply Output | DC12V 40mA for sensor input |
| Temperature Limits | 32 to 95°F (0 to 35°C) |
| Humidity Limits | 35 to 85% RH |
| Protection Class | NEMA 4X (IP65) |
| Product Weight | 4.6 lbs (2.1 kg) |
| Approvals | RoHs |
| Warranty | 2 years |
| Included Accessories | AC power adapter, Input signal connector, flash-light style attachable handle |
