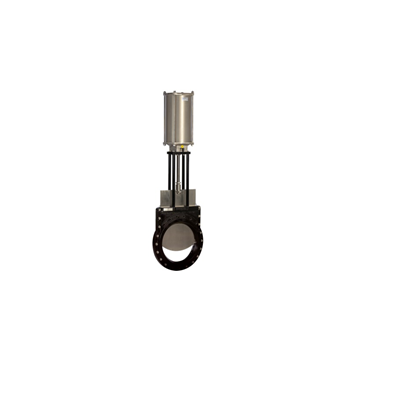

Model: SD2BP500 ǀ Van Cổng Dao Chạy Bằng Khí Nén AT200F TYPE
Dòng van GEFA AT200F được cung cấp để sử dụng trong lĩnh vực chất rắn. Van có thể được sử dụng để đóng chặt sản phẩm. Van cổng dao AT 200F có thể được lắp đặt giữa các mặt bích hoặc như van đầu vào / đầu ra. Dòng Van AT200F của hãng GEFA được sản xuất cho một định mức mặt bích nhất định thường không thể được sử dụng đối với các mặt bích khác.
Nhiệt độ bề mặt của van được xác định bởi nhiệt độ của môi chất vận hành.
Bất kỳ sự gia tăng nhiệt độ nào do sự nóng lên do ma sát đều không đáng kể, vì tốc độ tương đối của các bộ phận chuyển động là cực kì thấp. Nhiệt độ của môi trường hoạt động không được vượt quá 150 ° C tính đến các vòng đệm được sử dụng. Nhiệt độ bốc cháy của bụi bay lên ít nhất phải bằng 1,5 lần nhiệt độ của môi trường dẫn.
Nhiệt độ phát sáng của bụi lắng đọng trên van phải lớn hơn ít nhất 75 ° C so với nhiệt độ của môi trường hoạt động, theo đó chiều dày của lớp bụi không được vượt quá 5 mm.
Order code: SD2BP500
Type: AT200F
https://www.gefa.com/produkte/gefa-processtechnik/armaturentechnik/plattenschieber/at200-f-detail
Ứng dụng trong các ngành
- Xi măng, thép
- Công nghiệp nhà máy điện
- Công nghiệp hóa dầu
- Công nghiệp hóa chất
Set components:
- SD22263KT500T200F - DN 500 DOMINO-knife gate valve
- TS -10°C/+120°C
- knife gate valve, lug type for installation as wafer or lug type.
- valve for bulk material, COMPACT-cross seals.
- conical milling grooves in front of the cross seals, interrupted in the middle.
- lateral gate guide alternately interrupted in front and rear body.
- product-tight in both flow directions.
- flange: DIN EN 1092-1 PN 10, face-to-face dimension: DIN EN 558
- series 20, PB max.: 1 bar
- body: EN-GJL-250 (GG 25), reduced bore flow direction marked on both sides EKB coated inside and outside color: RAL 9005, electrically conducting gate: 1.4301, segment radius (45° bevelled),
- milled scraper blades,
- cross seal.: PTFE /silicone, 2. cross seal.: NBR
- Round seal: ceramic fibre, screws: steel, zinc coated
- BPSD2S3500A
- Pneumatic cylinder double acting, diameter: 300 mm
- air pressure: 6 bar
- body: aluminium, piston rod: 1.4104
- mounting parts: pillars, steel coated
