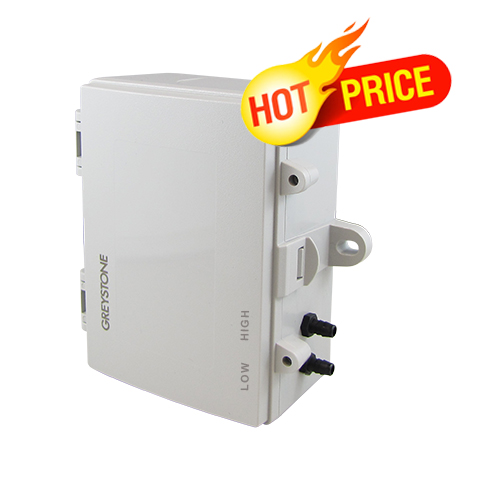

Model: ELPB1250PS, Bộ truyền áp suất thấp, Greystone

Model: ELPB1250PS, Bộ truyền áp suất thấp, Greystone

Nhà sản xuất: Greystone Energy System – Canada
Catalogue: PS-ELPXXX.pdf (greystoneenergy.com)
Mã đặt hàng: Greystone ELPB1250P

Dòng máy phát áp suất thấp được sử dụng để đo áp suất dương, âm hoặc chênh lệch. Cảm biến điện áp lý tưởng để theo dõi áp suất của không khí hoặc khí trơ sạch khác. Đặc trưng Các ứng dụng HVAC bao gồm giám sát chênh lệch áp suất của bộ lọc hoặc các ứng dụng VAV. Một đầu dò áp suất tĩnh tích hợp giúp dễ dàng lắp đặt để gắn ống dẫn. Một số phụ kiện có sẵn. Một vỏ bọc polycarbonate chịu thời tiết được cung cấp cho các kết nối điện và dễ dàng lắp đặt.

Thông số kỹ thuật:
- Độ chính xác ± 1% F.S.O.
- Loại đo lường: Độ chênh lệch (cổng đơn), tĩnh, vận tốc và tổng áp suất
- Thời gian phản hồi: 250 mili giây
- Độ bền, ổn định: <± 1% F.S.O. mỗi năm
- Hiệu ứng nhiệt: <± 3% trên phạm vi được bù
- Compensated range: 0 ° đến 50 ° C (32 ° đến 122 ° F)
- Proof pressure: 40 ”W.C.
- Burst pressure: 120 ”W.C.
- Điều kiện vận hành: 0 đến 50 ° C (32 đến 122 ° F), 5 đến 95% RH, không ngưng tụ
- Nguồn điện: 20 đến 28 Vac / dc (chỉnh lưu nửa sóng không bị cô lập)
- Dòng điện hiện tại: Tối đa 20 mA Điện áp: <4 mA
- Hiệu ứng điện áp đầu vào: Không đáng kể trong phạm vi hoạt động được chỉ định
- Mạch bảo vệ: Điện áp ngược được bảo vệ và giới hạn đầu ra
- Tín hiệu đầu ra: 4-20 mA (2-wire), 0-10 Vdc (3-wire), trường có thể lựa chọn Công suất ổ cứng đầu ra: Dòng điện: tối đa 400 Ω @ 24 Vdc Điện áp: 10K Ω tối thiểu
- Kết nối dây: Khối đầu cuối trục vít (14 đến 22 AWG)
- Kết nối áp suất: Cổng thép gai cho ống mềm 5 mm (0,170 ”ID)
- Nối kết nối: 1/2 ”NPT ống dẫn hoặc tuyến cáp
- Vỏ bọc: Polycarbonate Xám UL-94-V0, IP65 (NEMA 4X).
