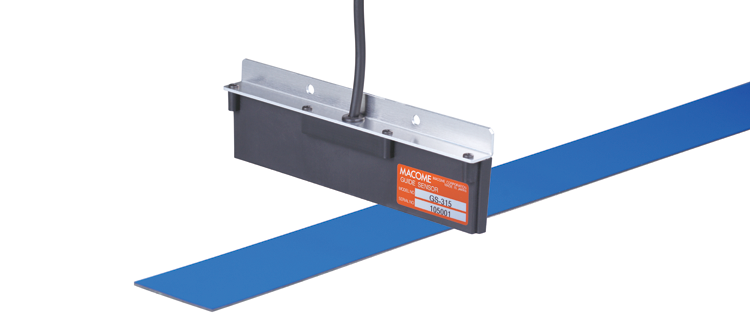

Model: GS-2744B ǀ Cảm Biến Điều Hướng Macome
GS-2744B là cảm biến điều hướng từ tính loại đầu ra điện áp analog cho AGV.
Cảm Biến GS-2744B được cấu tạo từ 15 bit các tử của cảm biến từ tính tạo thành “cuộn dây bão hòa”, đi kèm với bộ mã hóa và bộ chuyển đổi D/A. Điện áp analog (DEVIATION OUT) thay đổi tỷ lệ thuận với vị trí tương đối giữa GS-2744B và băng từ.
GS-2744B có chức năng lựa chọn nhánh (CHỌN TRONG / thẳng, phải hoặc trái) tại đường giao nhau. Bằng tín hiệu lựa chọn nhánh đầu vào, điện áp bước thay đổi theo tín hiệu lệnh.
Tín hiệu cổng (GATE OUT) cho biết GS-2744B nằm trong vùng có thể điều khiển được của băng từ.
Thông số :
|
Khoảng cách hoạt động |
5 đến 40mm |
|
Vật chủ |
Băng từ MGL-50L,MG-611A, etc |
|
Điện áp nguồn |
+10,8 đến +30 VDC, bao gồm độ gợn sóng |
|
Ngõ ra |
Điện áp Analog đầu ra + 5V ở tâm của Băng từ.. đầu ra + 2V đến + 8V tương ứng hoặc nhiều hơn |
|
Dãi nhiệt độ môi trường |
-10ºC đến + 60ºC (không đóng băng hoặc ngưng tụ) |
