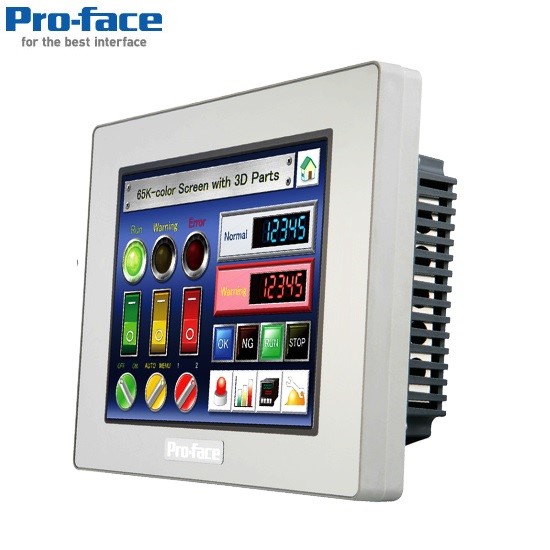

PFXSP5600TPD Màn hình HMI Proface

https://www.proface.com/en/product/hmi/sp5000/spec/pfxsp5600tpd

Tên thiết bị: HMI SP5000 12”- Màn hình HMI SP5000 12”

Mã đặt hàng: PFXSP5600TPD/PFXSP5B10

Nhà sản xuất: Proface USA/China

Nhà cung cấp: ANS Việt Nam

Đặc tính và ứng dụng

Pro-face HMI SP5000 mang lại khả năng kết nối đặc biệt với cổng SMART PORTAL, tạo ra một giao diện mới được thiết kế hiện đại, cho phép tải một lượng lớn dữ liệu xuống cổng SMART PORTAL và truyền dữ liệu ở định dạng tối ưu. SMART PORTAL giúp tối ưu hóa việc kết nối giữa thông tin và con người.

• Bảng điều khiển cảm ứng TFT Display XGA.

• 16 triệu màu.

• Tương thích với các mô-đun nguồn hoặc hộp mở.

• Truy cập USB qua khung bezel phía trước.

• Chức năng tự động điều chỉnh tỷ lệ.

• Gía đỡ dạng nhúng dễ dàng lắp đặt.

Thông số kỹ thuật chi tiết

Display Type

TFT Color LCD

Display Size

12.1”

Resolution

1,024 x 768 pixels (XGA)

Effective Display Area

W245.76 x H184.32 mm
(W9.68 x H7.26 in.)

Display Colors

16 million colors
For details about Display Colors, refer to the manual for your screen editing software.

Backlight

White LED
(Not user replaceable. When replacement is required, contact your local distributor.)

Brightness Control

0...100 (Adjusted with touch panel or software)

Backlight Service Life

50,000 hours or more (continuous operation at 25 °C [77 °F]
before backlight brightness decreases to 50%

Application Memory

Screen Size: 64MB *SD card

Touch Panel Type

Resistive Film (analog, multi-touch)

Touch Panel Resolution

1,024 x 1,024

Touch Panel Service Life

1 million times or more

USB (TYPE-A)

USB 2.0 (Type A) x 1*1

USB (mini-B)

USB 2.0 (mini-B) x 1*2

Rated Input Voltage

12...24 Vdc

Input Voltage Limits

10.8...28.8 Vdc

Allowable Voltage Drop

12 Vdc: 1.25 ms or less
24 Vdc: 5 ms or less

Power Consumption

56W or less(display module with box module) 21W or less (display module only)*3

In-Rush Current

30 A or less

Voltage Endurance

1,000 Vac, 20 mA for 1 minute (between charging and FG terminals)

Insulation Resistance

500 Vdc, 10 MΩ or more (between charging and FG terminals)

Surrounding Air Temperature

0...60 °C (32...140 °F)

Storage Temperature

-20...60 °C (-4...140 °F)

Storage Humidity

10%...90% RH (Non condensing, wet bulb temperature
39 °C [102.2 °F] or less)

Dust

0.1 mg/m3 (10-7 oz/ft3) or less (non-conductive levels)

Pollution Degree

For use in Pollution Degree 2 environment

Atmosphere

800...1,114 hPa (2,000 m [6,561 ft] or lower)

Vibration Resistance

IEC/EN 61131-2 compliant
5...9 Hz Single amplitude 3.5 mm (0.14 in.)
9...150 Hz Fixed acceleration: 9.8 m/s2
X, Y, Z directions for 10 cycles (approx. 100 min.)

Noise Immunity

Noise Voltage: 1,000 Vp-p
Pulse Duration: 1 μs
Rise Time: 1 ns
(via noise simulator)

Electrostatic Discharge Immunity

Contact Discharge Method: 6 kV (IEC/EN 61000-4-2 Level 3)

Structure

When using a factory-installed front USB cover: IP65F,IP67F.
When using a front USB cover as an option: IP66F, IP67F, Type 4X (Indoor Use Only)/13
* The front face of this product when properly installed in an enclosure and not using the
front panel USB port.
NOTE: The option is a front USB cover with screw manufactured by Pro-face
(Model Number PFXZCDCVUS1).
*4

Weight Approx.

4.1 kg (9.08 lb) or less

External Dimensions

W315 x H241 x D67 mm(W12.4 x H9.49 x D2.64 in.)

Mã hàng tương đương

  • PFXSP5800WCD
  • PFXSP5700WCD
  • PFXSP5700TPD
  • PFXSP5660TPD
  • PFXSP5600TPD
  • PFXSP5500TPD
  • PFXSP5600TAD
  • PFXSP5600WAD
  • PFXSP5500WAD
  • PFXSP5400WAD
