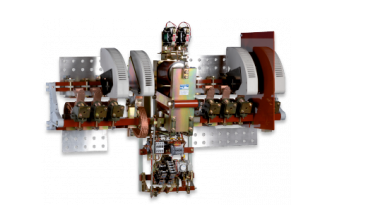

Model: CEX-0004 CEX 71 1250A ǀ Máy cắt kích từ Lenoir Elec

CEX-0004  CEX 71 1250A Máy cắt kích từ Lenoir Elec Vietnam

https://www.lenoir-elec.com/en/references-2/energy/

1. Ứng dụng: Lenoir Elec cung cấp bộ tiếp điểm kích từ cho nhiều cơ sở yêu cầu nguồn điện năng lớn bao gồm cả các nhà máy hạt nhân hoặc đập thủy điện.
2. Nguyên tắc hoạt động:

• Đóng và ngắt mạch điện kích từ của thiết bị  có lắp điện trở phóng điện qua cuộn cảm ứng tại thời điểm cắt.

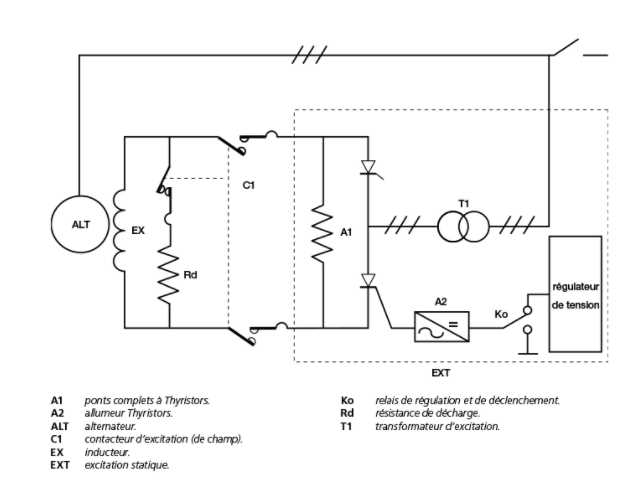

• Sơ đồ dưới thể hiện sự kích thích tĩnh của máy phát điện xoay chiều.

​

1. Mô tả sản phẩm:

• Các cực của bộ tiếp xúc: tiếp điểm hợp kim bạc dùng cho hiệu chuẩn 80 đến 7500A hoặc tiếp điểm đồng (theo yêu cầu).
•  1 hoặc 2 cực của cầu dao có từ trường ngắt và trùng với các cực của công tắc tơ.
• Bộ khóa thiết bị với bộ ngắt điện đơn hoặc đôi.
• Mạch từ cho cuộn dây quá kích được cấp dòng điện một chiều:

• Ngắt: Điện trở giảm tiêu thụ cho các mức 80 đến 200A, được phân phối riêng biệt.
• Mở: Tiếp điểm NO, mắc nối tiếp với cuộn dây, mở cùng lúc với công tắc tơ.

• Những điểm tiếp xúc phụ trợ:

• Phạm vi 1250 đến 7500A: 1 tiếp điểm tắt NC chèn điện trở, một tiếp điểm khối M3 loại F102-Z với một tiếp điểm NO đóng ngắt cuộn dây, tiếp điểm 1NO+1NC miễn phí cho khách sử dụng.
