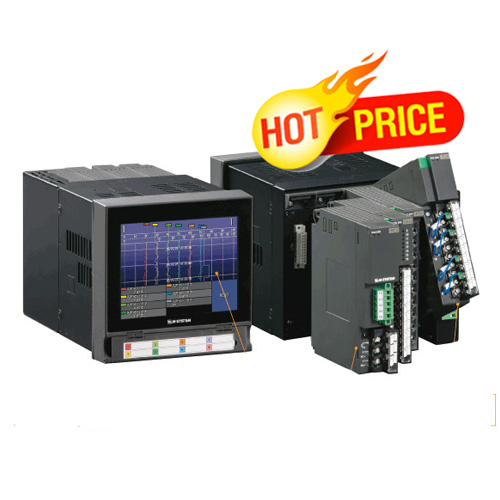

M-SYSTEM Vietnam,Máy ghi dữ liệu 73VR2104-E-M2 M-SYSTEM

Thẻ đầu vào Máy ghi không biểu đồ có thể lựa chọn 73VR3100

Mối quan hệ cao với PLC và hỗ trợ nhiều loại tín hiệu.

Máy ghi có thể được điều khiển bằng PLC.
Các hoạt động và cài đặt như bắt đầu / dừng ghi, chèn văn bản nhận xét, thay đổi màn hình hiển thị, v.v. có thể được thực hiện bằng các lệnh từ máy chủ như PLC.
Bạn có thể chọn từ nhiều loại thẻ I / O trong loạt I / O R3 từ xa từ M-System Giken.
Có thể gắn các thẻ giao tiếp cho các mạng trường mở khác nhau.
Có thể thực hiện lấy mẫu tốc độ cao 20 mili giây nhanh nhất.
Kết nối Ethernet cho phép giám sát thời gian thực trên máy tính chủ.
Phần mềm gói hỗ trợ cho 73VR (model: 73VRPAC2 ) được bao gồm.

Mô hình : 73VR3100

Nhiều loại thẻ I / O

I / O từ xa Bạn có thể chọn từ nhiều loại thẻ I / O trong dòng R3. Để biết chi tiết về thẻ I / O, hãy xem thông số kỹ thuật 73VR3100 .

Loại thẻ	Số lượng mô hình
Đầu vào dòng điện một chiều	6
Đầu vào điện áp DC	13
đầu vào cặp nhiệt điện	2
Đầu vào RTD	3
đầu vào chiết áp	3
đầu vào phổ quát	1
đầu vào của nhà phân phối	3
Đầu vào CT (dòng điện xoay chiều)	1
Đầu vào dòng điện xoay chiều (đối với cảm biến dòng điện xoay chiều loại kẹp)	6
Đầu vào PT (điện áp AC)	1
Đầu vào biến dòng pha không	1
nguồn điện đầu vào	1
Đầu vào nguồn (đối với cảm biến dòng điện xoay chiều kiểu kẹp)	2

Loại thẻ	Số lượng mô hình
nguồn đa đầu vào	2
đầu vào cảm biến lực	1
Đầu vào bộ mã hóa quay	1
Đầu vào xung tốc độ cao	1
Đầu vào tích hợp xung tốc độ cao	1
Đầu vào tích hợp xung tốc độ thấp	1
Đầu vào xung tích lũy	3
Đầu vào cách ly photocoupler	2
đầu ra rơle	2
Liên hệ đầu vào / đầu ra	1
báo thức	7

Thẻ đầu vào / đầu ra giao tiếp (thẻ cổng)có thể được cài đặt và vận hành và thiết lập từ PLC.

Kiểm soát việc thu thập dữ liệu của bạn mọi lúc, mọi nơi!
Được trang bị chức năng điều khiển từ xa!

Nó có thể được sử dụng như một "bộ ghi có thể điều khiển PLC" có thể thực hiện các hoạt động và cài đặt như bắt đầu / dừng ghi, chèn nhận xét và thay đổi màn hình hiển thị bằng lệnh từ máy chủ như PLC. * 1

Dữ liệu như các giá trị và thông số đo PLC có thể được hiển thị và ghi lại. * 2

* 1. Khi chế độ hoạt động là BẬT, không thể thực hiện thao tác và cài đặt trên mặt thiết bị chính 73VR3100 với một số ngoại lệ.
Ngoài ra, các chu kỳ ghi 20 ms và 100 ms không được hỗ trợ.* 2. Chu kỳ ghi 20 ms không được hỗ trợ.* 3. Số lượng thẻ I / O và thẻ I / O giao tiếp có thể được cài đặt khác nhau tùy thuộc vào cài đặt thẻ I / O giao tiếp.

Danh sách các thẻ I / O giao tiếp tương thích * 3

CC-Link	R3-GC1S	Phiên bản.200 tương thích
DeviceNet	R3-GD1S	Hỗ trợ 64 điểm analog
Modbus / TCP	R3-GE1S	Ethernet
Modbus	R3-GM1S	RS-485
FL-net	R3-GFL1	Hỗ trợ OPCN-2 Ver.2.0

Nó có thể được sử dụng như một I / O từ xa cho PLC bằng cách lắp đặt một thẻ giao tiếp cho các mạng mở như CC-Link.

Nó có thể được sử dụng như một I / O từ xa với các chức năng hiển thị và ghi bằng cách cài đặt nhiều thẻ giao tiếp tương thích với mạng mở khác nhau như CC-Link và DeviceNet.

* 4. Tối đa một thẻ giao tiếp. Trong trường hợp này, có thể cài đặt tối đa 3 thẻ I / O.

Danh sách các thẻ I / O giao tiếp tương thích * 4

CC-Link	R3-NC1-N	Hỗ trợ 16 điểm analog
	R3-NC2-N	Hỗ trợ 32 điểm analog
	R3-NC3-N	Tương thích với phiên bản 2
DeviceNet	R3-ND1-N	Hỗ trợ 16 điểm analog
	R3-ND2-N	Hỗ trợ 32 điểm analog
	R3-ND3-N	Hỗ trợ 64 điểm analog
Modbus / TCP	R3-NE1-N	Ethernet
T-Link	R3-NF1-N
Modbus	R3-NM1-N
TIỂU SỬ	R3-NP1-N
L ON W ORKS	R3-NL1-N	Hỗ trợ 16 điểm analog
FL-net	R3-NFL1	Hỗ trợ OPCN-2 Ver.2.0

Được trang bị thẻ đầu vào lấy mẫu tốc độ cao để nhận ra "máy ghi để lấy mẫu tốc độ cao"

Có thể thực hiện lấy mẫu tốc độ cao 20 mili giây.
Có sẵn chế độ lấy mẫu tốc độ cao 20ms, 100ms và chế độ lấy mẫu thông thường 500ms. Dữ liệu lấy mẫu được lưu vào thẻ CF theo chu kỳ ghi. Ngoài ra, có thể thực hiện chèn nóng và tháo thẻ CF trong khi vẫn tiếp tục ghi dữ liệu.

■ Thẻ đầu vào với tốc độ lấy mẫu 20 mili giây

Đầu vào dòng điện một chiều	4 điểm cách nhiệt	R3-SS4
Đầu vào điện áp DC	4 điểm cách nhiệt	R3-SV4
đầu vào mV điện áp DC đầu vào	4 điểm cách nhiệt	R3-SV4A
Đầu vào điện áp DC điện áp cao	4 điểm cách nhiệt	R3-SV4B
Đầu vào điện áp DC điện áp cao (tương thích ± 50V)	4 điểm cách nhiệt	R3-SV4C
Đầu vào điện áp DC	Không cách nhiệt 8 điểm	R3 (Y) -SV8N
đầu vào chiết áp	4 điểm cách nhiệt	R3-MS4
đầu vào của nhà phân phối	4 điểm cách nhiệt	R3-DS4
Báo động đầu vào dòng điện DC	4 điểm cách nhiệt	R3-AS4
Báo động đầu vào điện áp DC	4 điểm cách nhiệt	R3-AV4
Với công tắc nguồn đầu vào của nhà phân phối	4 điểm cách nhiệt	R3-DS4A
Đầu vào liên hệ	Di16 điểm	R3 (Y) -DA16

Được trang bị thẻ đầu vào đa điểm để nhận ra "bộ ghi dữ liệu đa kênh

Có thể ghi lên đến 64 kênh.
Có thể ghi lên đến 64 kênh tín hiệu tương tự hoặc kỹ thuật số. Ngoài việc phân tích dữ liệu đã ghi với 73VR3100 , nó cũng có thể được nhập vào máy tính chủ qua mạng và xem bằng phần mềm xem đính kèm. Cũng có thể đọc trực tiếp dữ liệu từ thẻ CF vào máy tính bằng đầu đọc thẻ hoặc tương tự.

■ Thẻ nhập cho nhiều điểm

Đầu vào dòng điện một chiều	Không bị cô lập 16 điểm	R3-SS16N
Đầu vào điện áp DC	Không bị cô lập 16 điểm	R3 (Y) -SV16N
Đầu vào xung tích lũy	16 điểm cách nhiệt	R3 (Y) -PA16
Đầu vào liên hệ	16 điểm với nguồn điện đầu vào tích hợp	R3 (Y) -DA16
Liên hệ đầu ra	16 rơ le	R3 (Y) -DC16
Liên hệ đầu vào / đầu ra	Di 8 điểm, Làm 8 điểm	R3-DAC16A

Gắn thẻ nguồn AC giúp giám sát và ghi dữ liệu nguồn (lên đến 32 kênh)

Có thể thực hiện phép đo đơn giản và tiết kiệm điện khi kết hợp với cảm biến dòng điện xoay chiều dạng kẹp.

■ Đo điện áp AC

Đo điện áp xoay chiều. Các thiết bị như máy bơm có thể được giám sát bằng cách giám sát các giá trị bất thường của dòng tải động cơ trong nhà máy.

Thẻ đầu vào điện áp AC	4 điểm cách nhiệt	R3-PT4

■ Đo dòng điện xoay chiều

Đo dòng điện xoay chiều.
Kết hợp nó với một cảm biến dạng kẹp dễ lắp đặt cho phép đo dòng điện chính xác hơn.

Thẻ đầu vào dòng điện AC	Cách nhiệt 4 điểm, 8 điểm	R3-CT □
thẻ đầu vào nguồn điện	Cách nhiệt 4 điểm	R3-WT4 □
thẻ đa năng	1 mạch, 2 mạch	R3-WTU

Tích hợp xung

Đếm xung đầu ra của đồng hồ công suất. Sử dụng chúng đúng theo tần số xung. Bạn cũng có thể thực hiện các phép tính chênh lệch.

Thẻ đầu vào tích hợp xung tốc độ cao	Cách nhiệt 4 điểm	R3-PA4A
Thẻ đầu vào tích hợp xung tốc độ thấp	Cách nhiệt 4 điểm	R3-PA4B
Thẻ đầu vào xung tích hợp	Cách nhiệt 8 điểm	R3-PA8
Thẻ đầu vào xung tích hợp	Cách nhiệt 16 điểm	R3 (Y) -PA16

Được trang bị một thẻ đầu vào tín hiệu xung để nhận ra một bộ ghi giám sát để "giám sát và ghi lại các tín hiệu xung".

Tính toán khác biệt của tích hợp xung cũng có thể được thực hiện.

■ Tích hợp xung

Tích lũy và đếm đầu ra xung của đồng hồ đo công suất hoặc đồng hồ đo lưu lượng.
Sử dụng chúng đúng theo tần số xung.

Thẻ đầu vào tích hợp xung tốc độ cao	Cách nhiệt 4 điểm	R3-PA4A
Thẻ đầu vào tích hợp xung tốc độ cao	Cách nhiệt 4 điểm	R3-PA4B
Thẻ đầu vào xung tích hợp	Cách nhiệt 8 điểm	R3-PA8
Thẻ đầu vào xung tích hợp	Cách nhiệt 16 điểm	R3 (Y) -PA16
