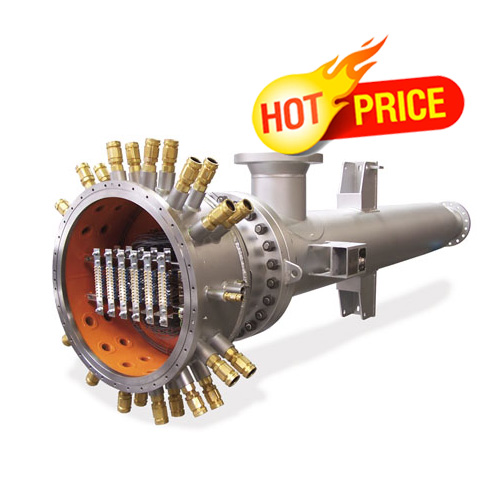

MÁY SƯỞI TẠO ẢNH ĐIỆN (PVN) -Chèn làm nóng 128583 / PVN 230-54/2,5/28 k/Q Klöpper-Therm

may-suoi-tao-anh-dien-pvn-chen-lam-nong-128583-pvn-230-54-2-5-28-k-q-klöpper-therm.png

MÁY SƯỞI TẠO ẢNH ĐIỆN (PVN) -Chèn làm nóng 128583 / PVN 230-54/2,5/28 k/Q Klöpper-Therm

Nhà cung cấp: ANS Vietnam

Hãng sản xuất: Klöpper-Therm

Ứng dụng sản phẩm: Automotive

Liên hệ tư vấn

Thông tin sản phẩm
Thông số kỹ thuật

Klöpper-Therm Vietnam, MÁY SƯỞI TẠO ẢNH ĐIỆN (PVN) -Chèn làm nóng 128583 / PVN 230-54/2,5/28 k/Q Klöpper-Therm

Process heater type series SDRC/DRC

Được lên kế hoạch và sản xuất theo đặc điểm kỹ thuật của khách hàng, dòng loại SDRC / DRC cực kỳ linh hoạt. Loạt loại này được phát triển đặc biệt cho các yêu cầu của khách hàng của chúng tôi từ hóa chất,
các ngành công nghiệp hóa dầu và lọc dầu, nghĩa là, đối với các công ty hoạt động mà / trong đó việc bảo vệ chống cháy nổ đóng vai trò trung tâm.

Tính năng hoạt động cơ bản của chúng là tính mạnh mẽ, được phản ánh trong việc lựa chọn khái niệm chống cháy nổ. Phạm vi vật liệu có sẵn của các bộ phận tiếp xúc với môi trường trải dài từ thép không hợp kim và các loại chịu nhiệt hợp kim đến thép không gỉ hợp kim cao và hợp kim dựa trên niken.
Lĩnh vực của ứng dụng

Làm nóng tất cả các loại chất lỏng và khí để lắp đặt và hoạt động trong môi trường dễ cháy nổ.

Nguyên lý chức năng

Làm nóng môi chất liên tục thông qua trao đổi nhiệt giữa bộ gia nhiệt dạng ống và môi chất. Bí quyết của chúng tôi bao gồm điều chỉnh bề mặt trao đổi nhiệt riêng lẻ và tối ưu để vận hành
các điều kiện để đảm bảo rằng nhiệt độ quá trình đạt được mà không vượt quá nhiệt độ bề mặt gia nhiệt cho phép hoặc tổn thất áp suất cho phép.

Thông số kỹ thuật

Công suất sưởi lên đến 2 MW (thậm chí cao hơn trong cấu trúc mô-đun)
Nhiệt độ hoạt động: lên đến 700 ° C
Áp suất hoạt động: theo yêu cầu của khách hàng
Phê duyệt: Vùng 1, nhóm khí IIA, B, C (Thử nghiệm nguyên mẫu ATEX Ex II2 G)
Thiết kế: Hộp tiếp hợp "Ex d", IP66; T1-T6
Nhiệt độ môi trường: -50 ° C đến +60 ° C
Điện áp cung cấp: tối đa. 690 V / AC

PED 97/23 / EG
EN 13445
AD-2000 mã thực hành
ASME VIII Div. 1
ĐI TR, RTN

Dữ liệu đặc trưng

Công suất sưởi lên đến 2 MW (thậm chí cao hơn trong cấu trúc mô-đun)
Nhiệt độ hoạt động: lên đến 700 ° C
Áp suất hoạt động: theo yêu cầu của khách hàng
Phê duyệt: Vùng 1, nhóm khí IIA, B, C (Thử nghiệm nguyên mẫu ATEX Ex II2 G)
Thiết kế: Hộp tiếp hợp "Ex d", IP66; T1-T6
Nhiệt độ môi trường: -50 ° C đến +60 ° C
Điện áp cung cấp: tối đa. 690 V / AC

100% Germany Origin	Klöpper-Therm Vietnam	Art No: 128583 ELECTRIC IMMERSION HEATER (PVN)-Heating Insert Type: PVN 230-54/2,5/28 k/Q Previous Job-no.: 482034 designed for outdoor installation and operation in non-hazardous industrial locations. Unless otherwise stated the immersion heater shall be installed in a location in which the ambient temperature is between -20 °C up to +40 °C. For design, dimension and weight data refer to our previous drw.: 48Z1-01385 (Siemens Ref: VIT150-XF00-LBG-450402) The electric immersion heater will be constructed to be 100% interchangeable with the exiting unit. However minor dimensional changes might become necessary to meet the requirements of our state of the art design.
100% Germany Origin	Klöpper-Therm Vietnam	Art No: 129135 ELECTRIC HEATER (Spare Unit) Service: Steam Superheater Item-No.: 10LBG30AC001 Type: PVN 230-54/2,5/28 k/Q Previous Job-no.: 482034 The electric immersion heater would have 54 pcs. hairpin type heating elements consisting of NiCr 80/20 alloy heating wire, insulated by compacted magnesium oxide powder surrounded by a welded sheath tube. The element OD is equal to 8.5 mm and the thickness 0.5 mm. For your process the element surface load has been selected as: 3,4 W/cm² The electric heater is protected against over-temperature by means of four (4) mineralinsulated NiCr-Ni, ´K´-type thermocouple sensors, clamped to the sheath of elements that are connected to different phases and located in the area of the area of highest anticipated sheath temperature. Heat Duty, installed, total : 230kW Over capacity (safety margin) : > 10 % Heatíng Banks: 2 / 2 x 115 kW Supply Voltage: 400 V / 3ph / 50 Hz The electric heater will be constructed to be 100% interchangeable with the exiting unit. However minor dimensional changes might become necessary to meet the requirements of our valid type certificates or due to changes in internal standards.
