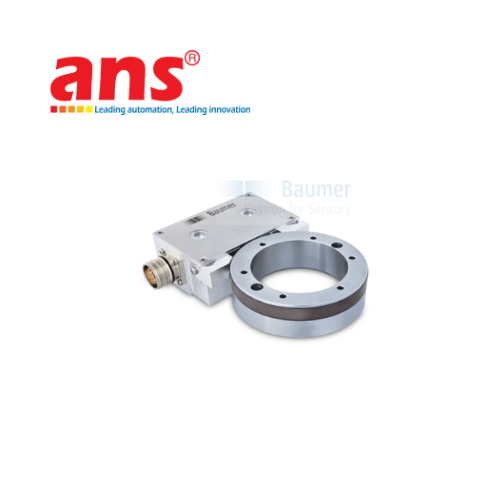

MHGE 100 Baumer Việt Nam
Nhà cung cấp: ANSVietnam
Hãng sản xuất: BAUMER VIET NAM
Ứng dụng sản phẩm: Automotive
Mr Tính
anhnghisonhcmMHGE 100 Baumer Việt Nam
1. Giới thiệu sản phẩm
Baumer HDmag MHGE 100 là encoder vòng quay tương đối (incremental) công nghiệp thiết kế dạng bearingless – không sử dụng bạc đạn cơ khí, sử dụng cảm biến từ tính với vòng từ và đầu cảm biến rời để đo vị trí và vận tốc. Đây là sản phẩm thuộc dòng HeavyDuty cho các ứng dụng công nghiệp khắc nghiệt, chịu rung, sốc và điều kiện môi trường khó khăn. Sản phẩm mang đến độ tin cậy cao, ít bảo trì, độ bền vượt trội và tín hiệu đo ổn định ngay cả khi tồn tại sai lệch cơ học hay biến thiên tải động.
2. Thông số kỹ thuật
Bảng thông số kỹ thuật MHGE 100
| Hạng mục | Thông số |
|---|---|
| Loại encoder | Incremental bearingless (không bạc đạn), magnetic |
| Nguyên lý | Cảm biến từ tính (magnetic) |
| Điện áp cấp | 4.75 … 30 VDC |
| Dòng tiêu thụ | ≤70 mA |
| Tín hiệu ngõ ra (square) | A+, B+, R+, A–, B–, R– |
| Tín hiệu ngõ ra (SinCos) | A+, B+, R+, A–, B–, R– |
| Độ phân giải (PPR) | 64 … 4096 (square-wave) |
| Tín hiệu SinCos | 64 cycles/vòng |
| Phase shift | ~90° |
| Duty cycle | 40…60 % |
| Tín hiệu tham chiếu | Zero pulse (độ rộng ~90°) |
| Output frequency max | ≤300 kHz |
| Chuẩn bảo vệ | IP67 |
| Nhiệt độ hoạt động | −40 … +100 °C |
| Tốc độ quay tối đa | ≤8000 rpm |
| Vật liệu | Thân nhôm, vòng thép không gỉ |
| Kích thước vòng | ø99.9 mm |
| Loại trục | Hollow shaft ø16…80 mm |
| Sai số đo | ±300″ |
| Độ chịu sốc / rung | IEC chuẩn (30 g, 300 g) |
| Tolerance trục | Axial ±3 mm / Radial 0.1…2.2 mm |
| Kết nối | Flange connector 12-pin hoặc terminal box |
