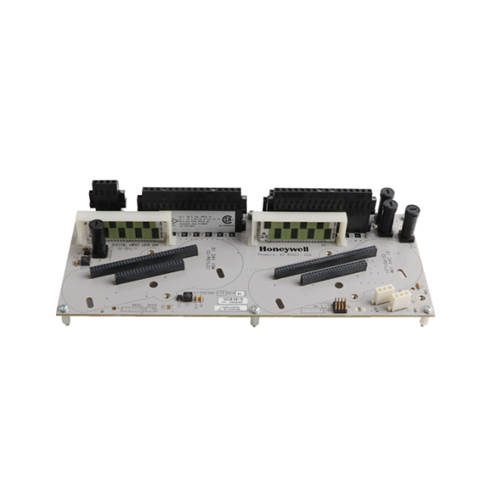

Mô đun đầu vào kỹ thuật số CC-TDIL11/51308388-175 Honeywell

Nhà cung cấp: ANS Vietnam

Hãng sản xuất: Honeywell

Ứng dụng sản phẩm: Automotive

Liên hệ tư vấn

Mr. Bảo

bao@ansgroup.asia

0962678764

0962678764

anhnghisonhcm

Honeywell Vietnam,Mô đun đầu vào kỹ thuật số CC-TDIL11/51308388-175 Honeywell

Honeywell- Digital input module CC-TDIL11- Mô đun đầu vào kỹ thuật số CC-TDIL11

Tên thiết bị: Digital input module CC-TDIL11- Mô đun đầu vào kỹ thuật số CC-TDIL11

Mã đặt hàng: CC-TDIL11/51308388-175

Nhà sản xuất: Honeywell USA

Nhà cung cấp: ANS Việt Nam

Đặc tính & Ứng dụng

Các mô-đun Series CI/O là một dạng mở rộng của các thiết bị giao diện tín hiệu đầu vào/đầu ra chức năng cơ bản và đặc biệt. Mô đun hỗ trợ cấu hình phần mềm cục bộ.Các mô đun I/O này có cùng hệ số bộ điều khiển C300 và nằm trên cùng một loại hệ thống gắn kết chung như các mô đun thuộc Series CC khác.

• Hệ thống dây trường được bảo vệ bằng mạch bảo vệ bên trong.

• Cho phép nguồn cảm biến DI bên trong hoặc bên ngoài (có thể lựa chọn bằng cách sử dụng khối jumper TB3)

• Cho phép bảo vệ ngắn mạch đầu vào cho các trường hợp ngắn mạch.

• Cho phép rút ngắn từng tín hiệu tại hiện trường mà không làm hỏng mô-đun hoặc bo mạch. Các kênh khác trên cùng IOM không bị ảnh hưởng.

• Dòng ổ đĩa trường bị hạn chế, cho phép ngắt mạch đầu vào.

Thông số kỹ thuật chi tiết

In-put / Output Model

CC-PDIL01 – 24Volt Digital Input

CU-PDIL01 – 24Volt Digital Input

IOTA Models

CC-TDIL01

CU-TDIL01

Non Redundant

6”

CC-TDIL11

CU-TDIL11

Redundant

12”

Input Channels

32

Galvanic Isolation (any input terminal voltage referenced to common)

1500 VAC RMS or ±1500 VDC

Isolation Technique

Optical (in IOM)

DI Power Voltage Range

ON Sense Voltage/Current

18 to 30 VDC

13 VDC (min) or 3 mA (min)

OFF Sense Voltage/Current

5 VDC (max) or 1.2 mA (max)

Input Impedance

Absolute Delay Across Input Filter and Isolation

4.2 KΩ

5 ms ± 20%

Field Resistance for Guaranteed ON Condition

Field Resistance for Guaranteed OFF Condition

300 Ωmax @ 15 VDC

30 KΩmin @ 30 VDC

  • Mô đun IOTA đầu vào CC-TAIX01, CC-TAIX11

  • Mô đun đầu vào HART/HARTIOTA Cx-TAIX51, Cx-TAIX61

  • Mô đun đầu vào HART IOTA (CC-TAIN01, CC-TAIN11)

  • Mô đun đầu vào IOTA (CC-TAID01, CC-TAID11)

  • Mô đun đầu ra CC-TAOX01, CC-TAOX11, CC-TAON01, CC-TAON11

  • Mô đun đầu ra HART IOTA Cx-TAOX51, Cx-TAOX61

  • Mô đun đầu ra IOTA Mux (LLMUX) CC-TAIM01

  • Mô đun đầu ra IOTA điện áp cao CC-TDI110, CC-TDI120, CC-TDI220, CC-TDI230

  • Mô đun đầu ra điện áp cao PROX IOTA Cx-TDI151

  • Mô đun đầu vào 24V IOTA,CC-TDIL01, CC-TDIL11

  • Mô đun đầu vào 24V IOTA ,Cx - TDIL51, Cx - TDIL61

  • Mô đun đầu ra 24V IOTA CC-TDOB01, CC-TDOB11

  • Mô đun đầu ra 24V IOTA Cx-TDOD51, Cx-TDOD61

  • Mô đun chuyển tiếp đầu ra IOTA CC-TDOR01, CC-TDOR11

  • Bảng mạch mở rộng đầu ra CC-SDOR01

  • Mô đun bảo vệ tốc độ IOTA  CC-TSP411

  • Mô đun định vị van servo IOTA CC-TSV211

  • Mô đun IOTA đầu vào / đầu ra đa năng CC-TUIO01, CC-TUIO11

  • Mô đun Đầu vào/đầu ra phổ biến IOTA CC-TUIO31 và CC-TUIO41

  • Mô đun đầu vào tương tự mức thấp (LLAI) IOTA model CC-TAIL51

  • Mô đun đầu vào xung IOTA CC-TPIX11



=====================================================
