Emerson Ovation-Compact Digital Input Module I/O -Mô đun đầu vào I/O

https://www.powergenics.com/wp-content/uploads/2018/12/Ovation-IO-Reference-Manual-R3_1150.pdf

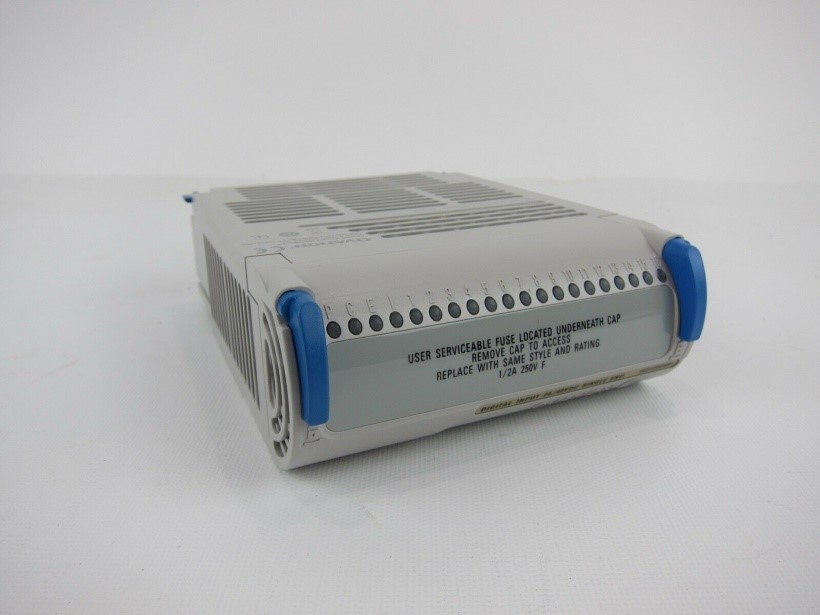

Tên thiết bị: Compact Digital Input Module -Mô đun đầu vào

Mã đặt hàng: 1C31232G01

Nhà sản xuất: Emerson Ovation USA

Nhà cung cấp: ANS Việt Nam

Đặc tính & Ứng dụng

Mô đun đầu vào Ovation I/O thiết kế bao gồm 16 kênh, mỗi kênh có mạch cảm biến mức điện áp để phát hiện xem đầu vào đang bật hay tắt. Mức điện áp đầu vào mà mô đun nhận được được xác định bởi nhóm card bên trong mô đun.Mô đun có sẵn 3 tùy chọn :

• 16 đầu vào tín hiệu khác nhau (ko cầu chì)  (24/48 VAC/VDC hoặc 125 VAC/VDC).

• 16 đầu vào chung tín hiệu gồm 1 cầu chì chung và cảm biến ngắt cầu chì cho bộ nguồn (24/48 VDC).

• 16 đầu vào với cầu chì riêng và sử dụng chung nguồn điện, tùy chọn này không bao gồm cảm biến ngắt cầu chì (24/48 VAC/VDC or 125 VAC/VDC).

Mô đun có một điện trở đầu vào cung cấp khả năng bảo vệ ở chế độ bình thường và giới hạn dòng điện trong quá trình hoạt động, bộ cách ly cung cấp sự cách ly điện cao giữa phía bus trường và phía bus I/O. Cấu hình đầu vào có mạch để giám sát nguồn cung cấp phụ (phát hiện cầu chì bị cháy nổ).

Mô đun có thiết kế nhỏ gọn sử dụng cho hệ thống được chứng nhận CE Mark.

Thông số kỹ thuật chi tiết

Description

Value

Number of channels

16

Input range (single-ended or differential) 1

Below Table

Propagation delay of contact change of state 2 24V/48V DC

24VAC

125VDC

125VAC



16.0 mSec maximum

14.0 mSec maximum

20.0 mSec maximum

25.0 mSec maximum

Cable length (quality is 50pF/ft or better)

1000 feet maximum @ 50pF/ft or better

Diagnostics

Internal module operating faults.

Blown fuse detection. 3

Dielectric isolation: Channel to channel 4 Channel to logic

1000 VAC 2000 VAC (differential);

1000 VAC (single-ended)

Module power (drawn from logic supply)

Main: 1.1 W typical, 1.5 W maximum

Operating temperature range

0 to 60°C (32°F to 140°F)

Storage temperature range

-40°C to 85°C (-40°F to 185°F)

Humidity (non-condensing)

0 to 95%

1 Input range level is dependent on module group.

2 Does not include cable capacitance.

3 Blown fuse detection applies to single-ended channel configuration only when an on-board fuse is provided for the auxiliary power supply.

4 Channel to channel isolation applies to differential channel configuration only.

Input Level

On Input Voltage

(VDC or VAC RMS)

Min               Max

(VDC or VAC RMS)



On Input Current

(Max)

Min               Max

Off input

Current (mA)

Max

Power in Front End

(Watts)

Typical

24 VDC

20

60

9

1.3

2.6

0.33

0.69

24 VAC

22

30

7

2.8

5.5

0.6

0.80

48 VDC

18

60

9

1.3

2.6

0.33

1.75

125 VDC

80

140

55

1.3

2.8

0.33

4.26

125 VAC

85

132

40

8.2

14.0

3.00

5.10
