Siemens Vietnam,Mô đun động cơ SINAMICS S120 / 6SL3120-1TE23-0AC0 Siemens

Siemens-SINAMICS S120 Double Motor Module- Mô đun động cơ SINAMICS S120

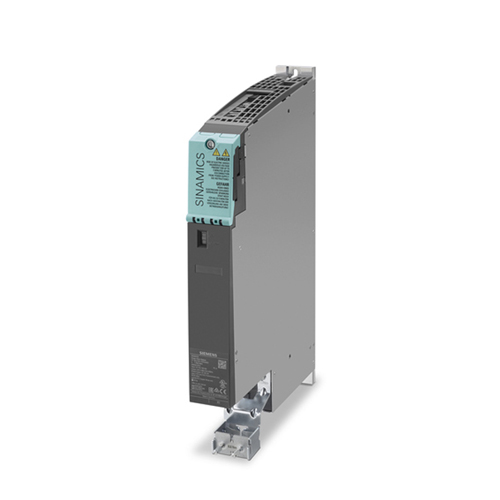

Tên thiết bị:  SINAMICS S120 Double Motor Module- Mô đun động cơ SINAMICS S120

Mã đặt hàng: 6SL3120-1TE23-0AC0

Nhà sản xuất: Siemens Germany EU

Đặc tính

Mô đun động cơ SINAMICS S120 được  thiết kế cho những ứng dụng phức tạp, yêu cầu điều khiển chính xác cao. Hệ thống điều khiển chuyển động bao gồm thiết bị hiệu suất cao và các thiết bị phối hợp (ứng dụng nhiều trục) với điều khiển vector hoặc servo cho các ứng dụng lớn.

SINAMICS S120 thiết kế cho các ứng dụng yêu cầu công suất cao, công suất từ 0.12 đến 4.500kW với nhiều kích thước khác nhau trong đó có cả hệ thống làm mát.

Cấu trúc mô đun đáp ứng những yêu cầu chuyển động phức tạp,độc lập hoặc phối hợp nhiều chuyển động.Cách thức điều khiển đa dạng,là giải pháp hoàn hảo cho hệ thống truyền động tự động.

Mô đun tích hợp tất cả các chức năng an toàn, tự động cấu hình và tự động điều khiển tối ưu, dễ dàng kết nối với các thiết bị điều khiển cấp cao hơn.

Ứng dụng

  • Máy đóng gói,nhựa, máy in

  • Dệt,chế biến gỗ, gốm sứ và thuỷ tinh

  • Máy móc công cụ

  • Công nghiệp sản xuất thép

  • Hệ thống nâng hạ,cầu trục v.v…

Thông số kỹ thuật chi tiết

Model

6SL3120-1TE23-0AC0

Product Name

Double Motor Module in book size format

DC link voltage

510 … 720 V DC

Electronics power supply

DC 24 V -15 % / +20 %

Output current

Rated current I rated

For S6 duty (40 %) IS6

Base-load current IH

Imax



2 x 18 A

2 x 24 A

2 x 15.3 A

2 x 36 A

Type rating

Based on IN

Based on IH

2 x 9.7 Kw

2 x 8.2 kW

Current carrying capacity

DC link bus bars

24 V bus bars

DC link capacitance



100 A

70A

705 µF

Installation altitude (without derating)

1000 m (3281 ft)

Cooling

Internal air cooling

Cooling air requirement

0.016 m³/s

Ambient temperature

During operation

0 ... 40 °C (32 ... 104 °F)

Version

connector (X1, X2)

PE connection

M5 screw

Shield connecting kit

Integrated connection plug (X1, X2)

Max. motor cable length

Shielded

Unshielded



70 m (230 ft)

100 m (328 ft)

Compliance with standards

CE, cULus

Safety Integrated

SIL 2 acc. to IEC 61508, PL d acc. to EN ISO 13849-1, Category 3 acc. to EN ISO 13849-1

Unit weight

6,750 Kg

6SL3120-2TE13-0AA3   6SL3120-2TE15-0AA3   6SL3120-2TE21-0AA3

6SL3120-2TE21-8AA3   6SL3121-2TE13-0AA3   6SL3121-2TE15-0AA3

6SL3121-2TE21-0AA3   6SL3121-2TE21-8AA3   6SL3126-2TE13-0AA3

6SL3126-2TE15-0AA3   6SL3126-2TE21-0AA3   6SL3126-2TE21-8AA3
