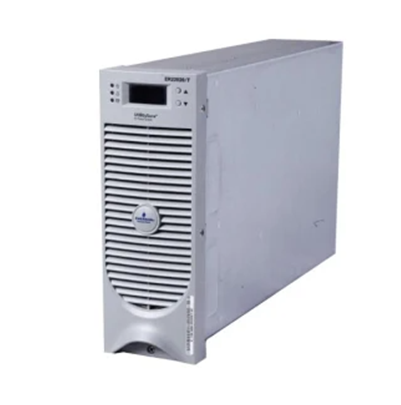

Model: ER11040/T ǀ Mô đun chỉnh lưu Emerson Vertiv

​

Model: ER11040/T  ǀ  Mô đun chỉnh lưu Emerson Vertiv

Đặc tính & Ứng dụng

Bộ chỉnh lưu  ER11040/T bao gồm hai phần: bộ điều chỉnh hệ số công suất PFC và DC/DC 3 pha. Ngoài ra, nó còn bao gồm bộ nguồn phụ và mạch bảo vệ phát hiện I/O.

PFC 3 pha ở mặt trước bao gồm EMI đầu vào và PFC thụ động, được sử dụng để chỉnh lưu và lọc đầu vào AC và hiệu chỉnh dòng điện đầu vào, để đảm bảo hệ số công suất của đầu vào mạch lớn hơn 0,94 đáp ứng các tiêu chuẩn EMI và EMC liên quan trong GB/T17794.2.2-2003, cũng như tiêu chuẩn 3 pha trong DL/T781-2001.

Mạch chuyển đổi DC / DC ở phía sau sử dụng bộ tạo PWM để điều khiển điện áp DC đầu ra PFC và điện áp DC đầu ra thông qua biến đổi, chỉnh lưu và lọc tần số cao. Nó được sử dụng để chuyển đổi điện áp chỉnh lưu từ đầu phía trước thành đầu ra điện áp DC ổn định theo yêu cầu của hệ thống điện.

Nguồn điện phụ nằm giữa PFC đầu vào và bộ chuyển đổi DC/DC. Nó sử dụng đầu ra DC từ PFC 3 pha và cấp nguồn cho các mạch điều khiển.

Mạch phát hiện đầu vào có thể phát hiện đầu vào quá tải /thấp áp và lỗi pha, trong khi mạch phát hiện DC/DC có thể phát hiện điện áp/dòng điện đầu ra và nhiệt độ tản nhiệt.Tất cả các tín hiệu này được sử dụng để điều khiển và bảo vệ chuyển đổi DC/DC.

• Bảo vệ quá tải điện áp đầu vào
• Bảo vệ quá tải áp đầu ra & cảnh báo điện áp thấp
• Ngắn mạch gấp lại đầu ra
• Bảo vệ mất pha
• Bảo vệ quá tải nhiệt
• Bảo vệ quá tải dòng phía trước
• Kiểm soát tốc độ quạt
• Hiển thị lỗi
• Chức năng giao tiếp
