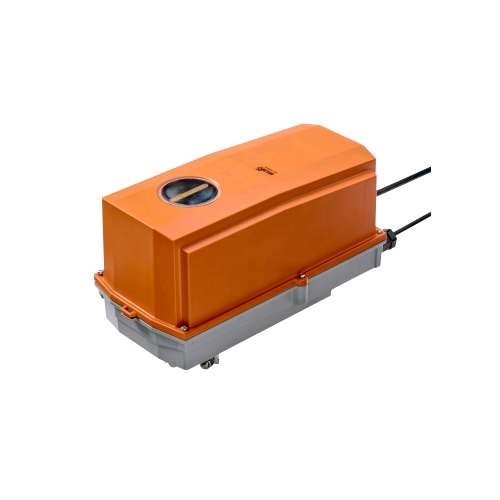

Model: SFG-S2-L, Cơ cấu truyền động quay không an toàn, Belimo

Model: SFG-S2-L, Cơ cấu truyền động quay không an toàn, Belimo

Cơ cấu truyền động quay không an toàn để điều chỉnh
bộ giảm chấn trong lắp đặt tòa nhà kỹ thuật
• Kích thước van điều tiết khí lên đến khoảng. 4 m²
• Mô-men xoắn 20 Nm
• Điện áp danh định AC 24 ... 240 V /
DC 24 ... 125 V
• Kiểm soát Mở / đóng
• với 2 công tắc phụ tích hợp
• Bảo vệ thời tiết tối ưu để sử dụng
ngoài trời

Thông số kỹ thuật
Dữ liệu điện Điện áp danh định AC 24 ... 240 V / DC 24 ... 125 V
Tần số điện áp danh định 50/60 Hz
Dải điện áp danh định AC 19,2 ... 264 V / DC 21,6 ... 137,5 V
Công suất tiêu thụ khi hoạt động 7 W
Công suất tiêu thụ ở vị trí nghỉ 3,5 W
Công suất tiêu thụ cho kích thước dây 18 VA
Công tắc phụ 2 x SPDT, 1 x 10% / 1 x 11 ... 90%
Công suất chuyển đổi công tắc phụ 1 mA ... 3 A (0,5 A cảm ứng), AC 250 V
Cung cấp / điều khiển kết nối Cáp 1 m, 2 x 0,75 mm² (không chứa halogen)
Công tắc phụ kết nối Cáp 1 m, 6 x 0,75 mm² (không chứa halogen)
Hoạt động song song Có (lưu ý dữ liệu hiệu suất)
Dữ liệu chức năng Mô-men xoắn 20 Nm
Mô-men xoắn không an toàn 20 Nm
Hướng chuyển động không an toàn L (ccw)
Ghi đè thủ công bằng tay quay và công tắc khóa
Góc quay Max. 95 °
Ghi chú góc quay có thể điều chỉnh bắt đầu từ 33% trong các bước 2,5% (với
dừng kết thúc cơ khí)
Thời gian chạy động cơ 75 s / 90 °
Thời gian chạy không an toàn <20 s @ -20 ... 50 ° C / <60 s @ -30 ° C
Mức công suất âm thanh, động cơ 45 dB (A)
Giao diện cơ Kẹp trục đa năng 12 ... 26,7 mm
Chỉ báo vị trí Về mặt cơ học, có thể cắm được
Tuổi thọ sử dụng Min. 60'000 vị trí không an toàn
Dữ liệu an toàn Lớp bảo vệ IEC / EN II, cách điện tăng cường
Lớp bảo vệ UL II, cách điện tăng cường
Công tắc phụ cấp lớp bảo vệ IEC / EN II, cách điện tăng cường
Mức độ bảo vệ IEC / EN IP66 / 67
Mức độ bảo vệ NEMA / UL NEMA 4X
Bao vây UL Loại bao vây 4X
EMC CE theo 2014/30 / EU
Chỉ thị điện áp thấp CE theo 2014/35 / EU
Chứng nhận IEC / EN IEC / EN 60730-1 và IEC / EN 60730-2-14
Chứng nhận UL cULus theo UL60730-1A, UL60730-2-14
và CAN / CSA E60730-1
Việc đánh dấu UL trên thiết bị truyền động phụ thuộc vào
nơi sản xuất, thiết bị tuân thủ UL
trong bất kỳ trường hợp nào
Phương thức hoạt động Loại 1.AA.B
Cung cấp / điều khiển điện áp xung định mức 4 kV
