Model: 2198-S086-ERS3 ǀ Biến tần một trục Allen Bradley

Model: 2198-S086-ERS3  ǀ  Biến tần một trục Allen Bradley

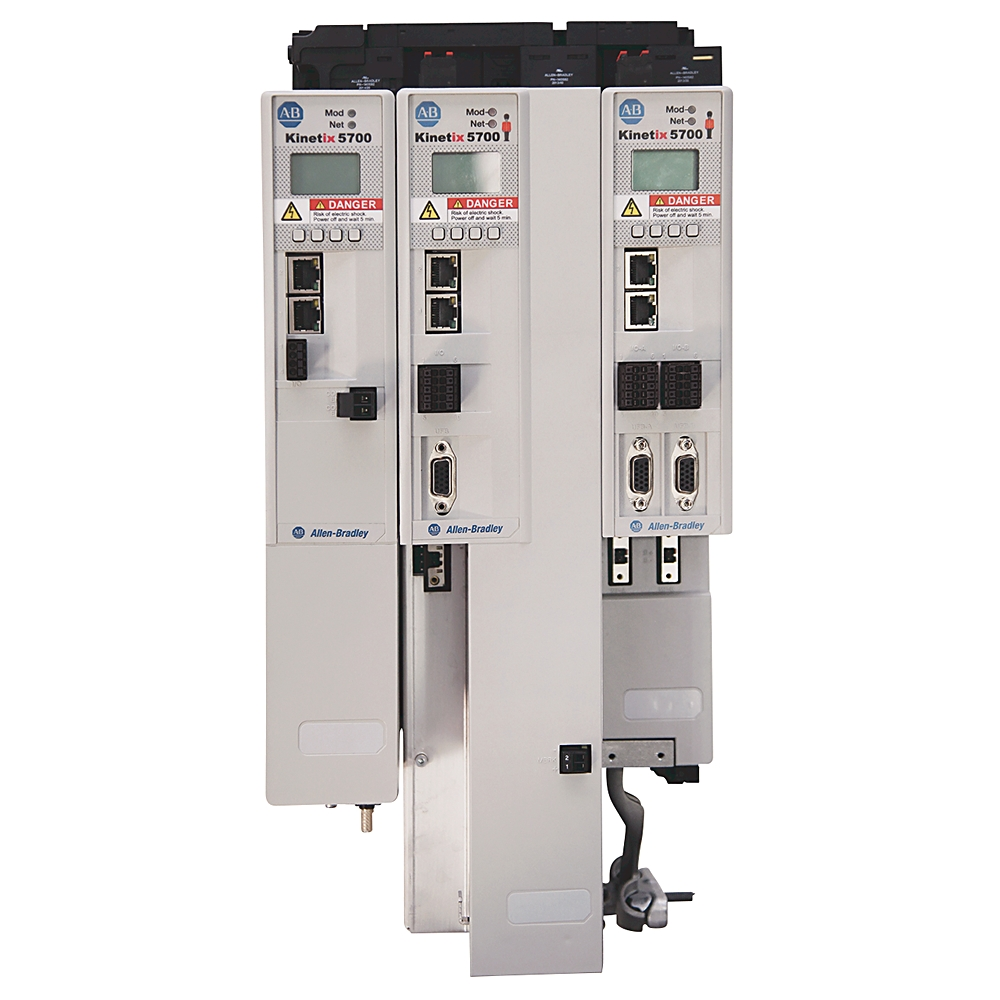

Biến tần một trục 2198-S086-ERS3 thuộc hệ thống Servo Kinetix 5700 của Allen-Bradley là mô-đun biến tần một trục được sử dụng để điều khiển các máy có số trục cao và nhu cầu công suất lớn. Biến tần có băng thông vòng lặp vận tốc / dòng điện 100Hz và 400Hz với tần số Điều chế độ rộng xung (PWM) là 4000Hz và nó có dòng ra liên tục 43A với dòng ra 0-pk là 60,8A. Cả hai dòng đầu ra (liên tục và 0-pk) đều đạt đỉnh ở 86A và 121,6A và bộ biến tần cung cấp công suất đầu ra danh định là 29,7KW. Nó yêu cầu dòng điện đầu vào DC là 45,7ADC và nó có điện dung bên trong là 560μF. 2198-S086-ERS3 có định mức công suất điều khiển là 4,6A đối với động cơ servo không phanh và 9,6A đối với động cơ servo có phanh và nó có mức tăng 4A khi khởi động. Nó có công suất tiêu thụ tối đa ở mức công suất định mức theo phần trăm là 190W ở 20%, 225W ở 40%, 325W ở 60%, 300W ở 80% và 475W ở 100%.

Thông số kỹ thuật của 2198-S086-ERS3:
Chiều rộng mô-đun: 85 mm
Điện dung bên trong: 560 Microfarads
Giá trị mô-men xoắn: 22-40 lb * in (2,5-4,5 N * m)
Dòng khởi động: 33 Volt 4.0 Ampe
Công suất đầu ra liên tục: 29,7 kWatts
Dòng điện đầu ra liên tục: 60,8 Ampe
Điện áp đầu vào N / A Một phần số / Danh mục số 2198-S086-ERS3
Kích thước: 9,92 x 3,35 x 17,0 in (252 x 85 x 433 mm)
Trọng lượng: 5,21 kg.
