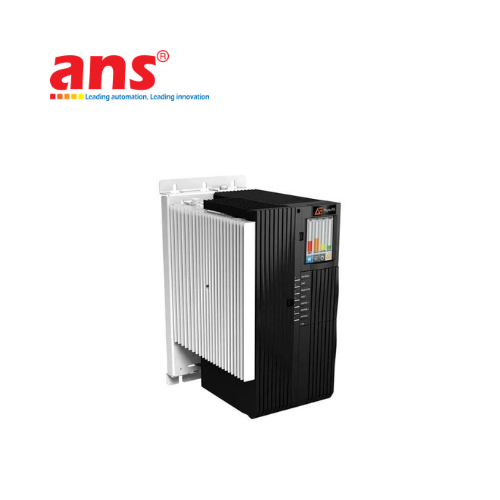

Thyro-PX 3PX 500-75 H Advanced Energy
Nhà cung cấp: ANS VIỆT NAM
Hãng sản xuất: Advanced Energy Vietnam
Ứng dụng sản phẩm: Steel
Mr Tính
anhnghisonhcmThyro-PX 3PX 500-75 H Advanced Energy
Model 3PX 500-75 H thuộc dòng Thyro-PX, sử dụng cấu hình 3 pha, điện áp định mức loại 500 V, dòng tải 75 A và công suất biểu kiến tối đa 65 kVA. Phiên bản H được trang bị semiconductor fuse tích hợp, phù hợp cho các hệ thống gia nhiệt và điều khiển công suất yêu cầu độ chính xác, khả năng giám sát và vận hành ổn định. Advanced Energy
1. Giới thiệu
Thyro-PX 3PX 500-75 H là giải pháp điều khiển công suất 3 pha thuộc dòng Thyro-PX của Advanced Energy, được phát triển cho các hệ thống gia nhiệt công nghiệp, tải điện trở và tải biến áp.
Thiết bị hỗ trợ nhiều phương thức điều khiển như TAKT (zero-cross/full-wave), VAR (phase-angle), VSC và Soft Start/Soft Down, cho phép lựa chọn phương thức điều khiển phù hợp với đặc tính tải và yêu cầu của quy trình công nghệ. Dòng Thyro-PX có độ chính xác điều khiển ±0,5% đối với điện áp hoặc dòng điện và ±1% đối với công suất. Advanced Energy
Cấu hình 3PX cho phép điều khiển tải 3 pha hoặc sử dụng trong chế độ multi-zone để điều khiển tối đa 3 tải một pha từ một bộ điều khiển. Advanced Energy
Lưu ý về mã hàng: Thyro-PX 3PX 500-75 H là phiên bản H, không phải HF. Theo tài liệu Advanced Energy, ký hiệu H tương ứng cấu hình có fuse, trong khi HF là phiên bản có làm mát bằng quạt tích hợp. Advanced Energy
2. Thông số kỹ thuật
| Thông số | Thyro-PX 3PX 500-75 H |
|---|---|
| Hãng sản xuất | Advanced Energy |
| Dòng sản phẩm | Thyro-PX |
| Model | 3PX 500-75 H |
| Loại thiết bị | Digital SCR Power Controller |
| Số pha điều khiển | 3 pha |
| Điện áp định mức | 500 V |
| Dải điện áp kết nối | 230 V −20% đến 500 V +10% |
| Dòng tải định mức | 75 A |
| Công suất biểu kiến | 65 kVA |
| Độ chính xác điện áp/dòng điện | ±0,5% |
| Độ chính xác công suất | ±1% |
| Tần số | 45 – 65 Hz |
| Điện áp điều khiển | AC 90 – 265 V hoặc DC 24 V ±10% |
| Kiểu tải | Tải điện trở, tải biến áp, phần tử gia nhiệt |
| Chế độ điều khiển | TAKT / VAR / VSC / Soft Start / Soft Down |
| Kiểu điều khiển | U, U², I, I², P hoặc không điều chỉnh |
| Ngõ vào analog | Tối đa 3 ngõ vào, cấu hình 0/4–20 mA hoặc 0/1–10 V |
| Ngõ ra giá trị thực | U, I, P; 0–20 mA hoặc 0–10 V |
| Bảo vệ | Semiconductor fuse tích hợp |
| Giao tiếp | RS-232, Micro USB; tùy chọn Ethernet/IP, EtherCAT, PROFIBUS, PROFINET, Modbus TCP/IP |
| Kích thước | 300 × 320 × 232 mm |
| Khối lượng | Khoảng 14 kg |
