Đại lý Posital Fraba Vietnam,UCD-AC005-0413-G10G-PAM Posital Fraba, IXARC Absolute Rotary Encoder,Posital Fraba Vietnam,UCD-AC005-0413-G10G-PAM Posital,UCD-AC005-0413-G10G-PAM IXARC Absolute Rotary Encoder,Bộ mã hóa vòng quay tuyệt đối IXARC UCD-AC005-0413-G10G-PAM

Đại lý Posital Fraba Vietnam,UCD-AC005-0413-G10G-PAM Posital Fraba, IXARC Absolute Rotary Encoder

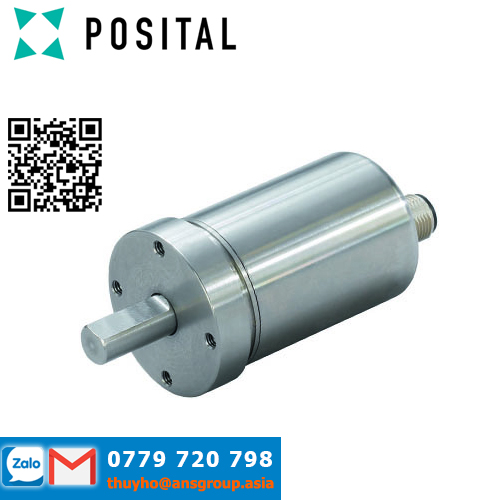

UCD-AC005-0413-G10G-PAM IXARC Absolute Rotary Encoder

Bộ mã hóa vòng quay tuyệt đối IXARC

UCD-AC005-0413-G10G-PAM

giao diện
giao diện	Dòng điện tương tự
Chức năng thủ công	Điểm đầu và điểm cuối thông qua cáp hoặc đầu nối
Hướng dẫn sử dụng video	Xem video cài đặt đơn giản

Dữ liệu điện
Cung cấp hiệu điện thế	8 – 32VDC
Thời gian khởi động	<500 mili giây
Khả năng chịu tải tối đa	500Ω
Độ chính xác tương tự	@ 20 mA = ±20 µA (với nguồn điện lý tưởng)
tuyến tính	0,15%
Cài đặt thời gian	32 ms (từ giá trị tối thiểu đến giá trị tối đa nhảy)
Bảo vệ phân cực ngược	Đúng
Bảo vệ ngắn mạch	Đúng
EMC: Nhiễu phát ra	DIN EN 61000-6-4
EMC: Chống ồn	DIN EN 61000-6-2
MTTF	240,8 năm @ 40 °C

cảm biến
Công nghệ	từ tính
Độ phân giải Singleturn	13 bit
Độ phân giải đa chiều	4 bit
Công nghệ đa hướng	Bộ đếm xung từ tự cấp nguồn (không pin, không bánh răng)
Độ chính xác (INL)	±0,0878° (≤ 12 bit)
Mã số	Dòng điện tương tự 4 – 20 mA
Cảm biến cơ sở thời gian chu kỳ	< 100 µs
Phạm vi đo lường tối thiểu	0 – 11,25°
Độ phân giải của đầu ra	tối đa. 13 bit trên toàn bộ phạm vi đo (Vòng quay phân số - Độ phân giải giảm dưới 13 bit khi phạm vi đo nhỏ hơn 90 độ)
Phạm vi nhiều lượt	16 lượt (cài đặt mặc định). Người dùng có thể sử dụng chức năng chia tỷ lệ để đo tới 65536 lượt.

Thông số kỹ thuật môi trường
Lớp bảo vệ (Trục)	IP68/IP69K
Lớp bảo vệ (Nhà ở)	IP68/IP69K
Nhiệt độ hoạt động	-40 °C (-40 °F) - +85 °C (+185 °F)
độ ẩm	98% RH, không ngưng tụ

Dữ liệu cơ học
Vật liệu nhà ở	Thép không gỉ V4A (1.4404, 316 L)
lớp phủ nhà ở	không có lớp phủ
Loại mặt bích	Đồng bộ, ø 42 mm Hạng nặng
Chất liệu mặt bích	Thép không gỉ V4A (1.4404, 316 L)
Loại trục	Rắn, Chiều dài = 20 mm
Đường kính trục	ø 10 mm (0,39")
Vật liệu trục	Thép không gỉ V4A (1.4112, 440 B), tôi cứng
tối đa. Tải trọng trục	Trục 300 N, Hướng tâm 300 N
Tuổi thọ cơ học tối thiểu (10^8 vòng quay với Fa/Fr)	7.6 (300N / 300N), 10 (270N / 270N), 200 (100N / 100N)
Mô-men xoắn ma sát	≤ 3 Ncm @ 20 °C (4,2 oz-in @ 68 °F)
tối đa. Tốc độ cơ học cho phép	≤ 6000 1/phút
Chống sốc	≤ 200 g (nửa sin 11 ms, EN 60068-2-27)
Chống sốc vĩnh viễn	≤ 30 g (nửa sin 16 ms, EN 60068-2-29)
chống rung	≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6)
Chiều dài	64,9 mm (2,56")
Cân nặng	400 g (0,88 lb)

kết nối điện
Định hướng kết nối	trục
Kết nối	M12, Nam, 5 pin, mã hóa

chứng nhận
Sự chấp thuận	CE + cULus

Vòng đời sản phẩm
Vòng đời sản phẩm	Thành lập
