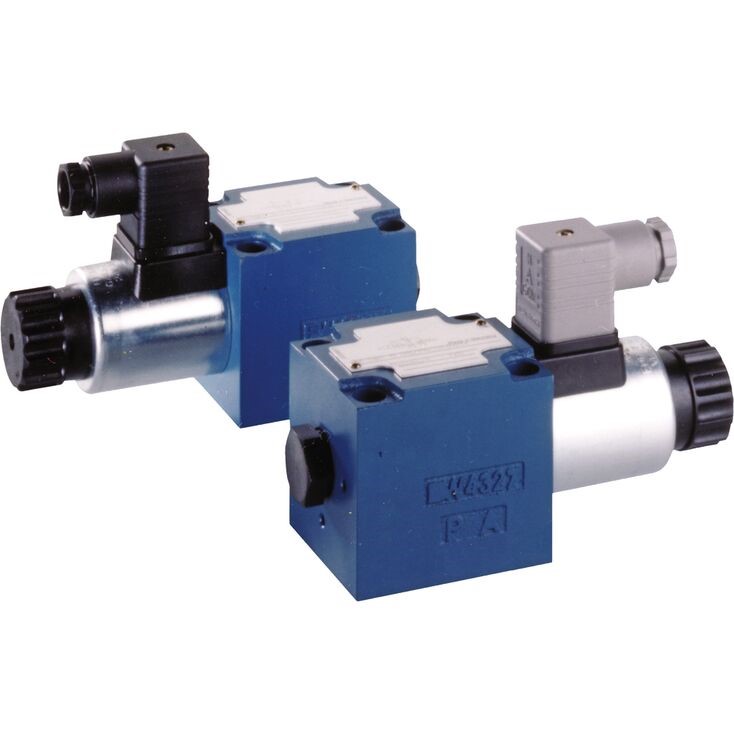

Van điều hướng Rexrorth M-SED 3/2 & 4/2

https://www.boschrexroth.com/en/xc/products/product-groups/industrial-hydraulics/on-off-valves/directional-valves/directional-seat-valves/direct-operated/m-sed-10#

Tên thiết bị:	Directional Seat Valve M-SED - Van điều hướng M-SED
Mã đặt hàng:	M-3SED-10-CK14/350CG24N9XNZ4/V PN: R901020852
	M-3SED-6-CK14/350CG24N9XNZ4/B15V PN: R901020829 M-3SED-6-CK14/350CG24N9XNZ4/V PN: R901020827
Nhà sản xuất:	Rexroth Germany
Nhà cung cấp:	ANS Việt Nam

Đặc tính và ứng dụng

Van định hướng kiểu M-SED là van định hướng hoạt động trực tiếp với tác động điện từ. Van kiểm soát việc bắt đầu, dừng lại và hướng của dòng chảy.Kết cấu van bao gồm vỏ, điện từ, đế van và bộ phận đóng ngắt. Với chức năng điều chỉnh thủ công, van có thể được kích hoạt mà không cần cấp điện cho bộ điện từ.

Van định hướng hoạt động trực tiếp với bộ truyền động điện từ.
Sub-plates: đặt hàng riêng.
Blocked connection : dạng kín.
Vận hành an toàn ngay cả sau thời gian dài ngừng hoạt động.
Đế cắm điện một chiều chân ướt với cuộn coil có thể tháo rời (có thể dùng điện áp xoay chiều nhờ bộ chỉnh lưu).
Cuộn coil điện từ có thể xoay 90 °.
Có thể thay đổi cuộn coil mà không cần phải mở khoang kín áp suất.
Kết nối điện dạng kết nối riêng lẻ.
Có chức năng điều chỉnh thủ công hoặc tùy chọn.
Có thể kết nối riêng công tắc vị trí cảm ứng và cảm biến tiệm cận.

Thông số kỹ thuật chi tiết

Hydraulic fluid			Classification			Suitable sealing materials		Standards
Gerneral
Size								10
Weight			3/2 directional seat valve			kg		2.6
Weight			4/2 directional seat valve			kg		3.9
Installation position								any
Ambient temperature range			NBR seals			°C		-30 … +50
Ambient temperature range			FKM seals			°C		-20 … +50
Mineral oil			HL, HLP			FKM, NBR		DIN 51524
Bio-degradable	Insoluble in water		HEES (synthetic esters)			FKM		VDMA 24568
	Insoluble in water		HETG (rape seed oil)			FKM, NBR		VDMA 24568
	Soluble in water		HEPG (polyglycols)			FKM		VDMA 24568
Other hydraulic fluids on request
Electrical
Voltage type						Direct voltage		AC voltage
Available voltages				V		12 / 24 / 42 / 96 / 110 / 205 / 220 ¹⁾		110 / 120 / 230
Voltage tolerance (nominal voltage)				%		± 10
Power consumption				W		30
Duty cycle				%		100
Switching time according to ISO 6403		ON		ms		20 … 50
		OFF (without rectifier)		ms		5 … 25
		OFF (with rectifier)		ms		30 … 50
Maximum switching frequency				1/h		15000
Protection class according to EN 60529						IP65 (If a suitable and a correctly mounted mating connector are used.)
Maximum coil temperature				°C		150
Hydraulic
Size									10
Maximum operating pressure					Port P		bar		350
					Port A		bar		350
					Port B		bar		350
Maximum flow							l/min		40
Hydraulic fluid									see table
Hydraulic fluid temperature range					NBR seals		°C		-30 … +80
Hydraulic fluid temperature range					FKM seals		°C		-20 … +80
Viscosity range							mm²/s		2.8 … 500
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) ¹⁾									Class 20/18/15 according to ISO 4406 (c)
