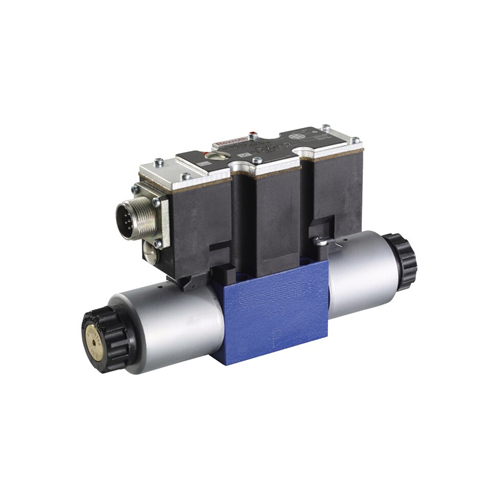

Rexrorth Vietnam,Van điều hướng tỷ lệ 4WRAE-10-W60-22/G24K31/A1V/ PN: R900954088 Rexrorth

Rexrorth- Proportional directional valve 4WRAE - Van điều hướng tỷ lệ 4WRAE

Tên thiết bị:	Proportional directional valve - Van điều hướng tỷ lệ
Mã đặt hàng:	4WRAE-10-W60-22/G24K31/A1V PN: R900954088
Nhà sản xuất:	Rexroth Germany

Đặc tính và ứng dụng

4WRAE là van định hướng tỷ lệ hoạt động trực tiếp với phản hồi vị trí điện và điện tử tích hợp (OBE). Là phiên bản 4/2 hoặc 3/4 chiều, nó được sử dụng để điều khiển hướng và lưu lượng thể tích. Thiết bị điện tử điều khiển tích hợp (OBE) có thể được vận hành với đầu vào điện áp ("A1") hoặc với đầu vào dòng điện ("F1"). Với các đặc tính của nó, van phù hợp để sử dụng với động lực lớn, điều khiển vị trí, lực, áp suất hoặc vận tốc.

Van định hướng tỷ lệ vận hành trực tiếp Bosch Rexroth với phản hồi vị trí điện và thiết bị điện tử tích hợp (OBE)
Kiểm soát hướng và lưu lượng dòng chảy.
Hoạt động bằng cách sử dụng các solenoids tỷ lệ với ren trung tâm và cuộn dây có thể tháo rời.
Tấm phụ: Kiểu cổng theo ISO 4401
Ống điều khiển dạng trung tâm lò xo

Thông số kỹ thuật

Type of connection	Subplate mounting
Max. pressure [bar]	315
Max. flow [l/min]	75
Nominal flow [l/min]	60
Size	10
Type of actuation	Integrated electronics
Connection diagram	ISO 4401-05-04-0-05
Number of ports	4
Number of switching positions	3
Supply voltage	24 V DC
Electrical connector	Round connector 6+PE
Spool symbol	Symbol W
Electrical connection description	Connector 7-pole (6 + PE) according to EN 175201-804
Connectivity	Analog, command value ±10 V
Hydraulic fluid	HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
Weight [kg]	6.18

Mã hàng tương đương

R900954084	4WRAE 10 E1-30-2X/G24K31/A1V
R900954409	4WRAE 10 E1-60-2X/G24K31/A1V
R901049206	4WRAE 10 E1-60-2X/G24K31/F1V
R900909658	4WRAE 10 E1-60-2X/G24N9K31/A1V
R900933793	4WRAE 10 E30-2X/G24K31/A1V
R901026395	4WRAE 10 E30-2X/G24K31/F1V
R900920588	4WRAE 10 E30-2X/G24N9K31/A1V
R900904010	4WRAE 10 E30-2X/G24N9K31/F1V
R900954083	4WRAE 10 E60-2X/G24K31/A1V
R900965674	4WRAE 10 E60-2X/G24K31/F1V
R900558356	4WRAE 10 E60-2X/G24N9K31/A1V
R901038922	4WRAE 10 E60-2X/G24N9K31/A1V-280
R900929318	4WRAE 10 E60-2X/G24N9K31/F1V
R900954085	4WRAE 10 EA30-2X/G24K31/A1V
R900940206	4WRAE 10 EA30-2X/G24N9K31/A1V
R900954086	4WRAE 10 EA60-2X/G24K31/A1V
R900916601	4WRAE 10 EA60-2X/G24N9K31/A1V
R900926473	4WRAE 10 EB60-2X/G24N9K31/A1V
R900953496	4WRAE 10 W1-30-2X/G24K31/A1V
R900707215	4WRAE 10 W1-30-2X/G24K31/F1V
R900925687	4WRAE 10 W1-30-2X/G24N9K31/F1V
R900954089	4WRAE 10 W1-60-2X/G24K31/A1V
R900732536	4WRAE 10 W1-60-2X/G24K31/F1V
R900949757	4WRAE 10 W1-60-2X/G24N9K31/F1V
R900954087	4WRAE 10 W30-2X/G24K31/A1V
R901059583	4WRAE 10 W30-2X/G24K31/A1V-280
R900711868	4WRAE 10 W30-2X/G24K31/F1V
R900913646	4WRAE 10 W30-2X/G24N9K31/A1V
R900946871	4WRAE 10 W3-60-2X/G24N9K31/A1V
R900954088	4WRAE 10 W60-2X/G24K31/A1V
R900710530	4WRAE 10 W60-2X/G24K31/F1V
R900900988	4WRAE 10 W60-2X/G24N9K31/A1V
R900920055	4WRAE 10 W60-2X/G24N9K31/F1V
R900954090	4WRAE 10 WA30-2X/G24K31/A1V
R900954091	4WRAE 10 WA60-2X/G24K31/A1V
R900953168	4WRAE 6 E03-2X/G24N9K31/A1V
R900954069	4WRAE 6 E07-2X/G24K31/A1V
R901201706	4WRAE 6 E07-2X/G24K31/A1V-280
R900759329	4WRAE 6 E07-2X/G24K31/F1V
R900925006	4WRAE 6 E07-2X/G24N9K31/A1V
R901130352	4WRAE 6 E07-2X/G24N9K31/A1V-280
R900925456	4WRAE 6 E07-2X/G24N9K31/F1V
R900954072	4WRAE 6 E1-15-2X/G24K31/A1V
R900954073	4WRAE 6 E1-30-2X/G24K31/A1V
R900954070	4WRAE 6 E15-2X/G24K31/A1V
R901282085	4WRAE 6 E15-2X/G24K31/A1V-280
R901019997	4WRAE 6 E15-2X/G24K31/F1V
R900909389	4WRAE 6 E15-2X/G24N9K31/A1V
R900947059	4WRAE 6 E15-2X/G24N9K31/F1V
R900954071	4WRAE 6 E30-2X/G24K31/A1V
R901015613	4WRAE 6 E30-2X/G24K31/F1V
R900558355	4WRAE 6 E30-2X/G24N9K31/A1V
R900974925	4WRAE 6 E30-2X/G24N9K31/A1V-280
R900931485	4WRAE 6 E30-2X/G24N9K31/F1V
R900745630	4WRAE 6 EA07-2X/G24K31/A1V
R900966133	4WRAE 6 EA07-2X/G24N9K31/A1V
R900954074	4WRAE 6 EA15-2X/G24K31/A1V
R901145773	4WRAE 6 EA15-2X/G24K31/F1V
R900954075	4WRAE 6 EA30-2X/G24K31/A1V
R901021332	4WRAE 6 EA30-2X/G24K31/F1V
R900937158	4WRAE 6 EA30-2X/G24N9K31/A1V
R900736894	4WRAE 6 W03-2X/G24N9K31/A1V
R900954076	4WRAE 6 W07-2X/G24K31/A1V
R900778280	4WRAE 6 W07-2X/G24K31/F1V
R900932003	4WRAE 6 W07-2X/G24N9K31/A1V
R900950144	4WRAE 6 W07-2X/G24N9K31/F1V
R901099279	4WRAE 6 W1-07-2X/G24K31/F1V
R900954079	4WRAE 6 W1-15-2X/G24K31/A1V
R901018004	4WRAE 6 W1-15-2X/G24K31/F1V
R900954080	4WRAE 6 W1-30-2X/G24K31/A1V
R900974817	4WRAE 6 W1-30-2X/G24K31/F1V
R900913445	4WRAE 6 W1-30-2X/G24N9K31/A1V
R900941258	4WRAE 6 W1-30-2X/G24N9K31/F1V
R900954077	4WRAE 6 W15-2X/G24K31/A1V
R900976919	4WRAE 6 W15-2X/G24K31/F1V
R900908938	4WRAE 6 W15-2X/G24N9K31/A1V
R900908195	4WRAE 6 W15-2X/G24N9K31/F1V
R900954078	4WRAE 6 W30-2X/G24K31/A1V
R900762072	4WRAE 6 W30-2X/G24K31/F1V
R900900987	4WRAE 6 W30-2X/G24N9K31/A1V
R900943826	4WRAE 6 W30-2X/G24N9K31/F1V
R900946529	4WRAE 6 WA07-2X/G24N9K31/A1V
R900954081	4WRAE 6 WA15-2X/G24K31/A1V
R900954082	4WRAE 6 WA30-2X/G24K31/A1V
R900941851	4WRAE 6 WB30-2X/G24N9K31/A1V
R900925007	4WRAEB 6 E07-2X/G24N9K31/A1V
R900909922	4WRAEB 6 E1-15-2X/G24N9K31/A1V
R900913454	4WRAEB 6 E15-2X/G24N9K31/A1V
R900913453	4WRAEB 6 E30-2X/G24N9K31/A1V
R900948068	4WRAEB 6 EA07-2X/G24N9K31/A1V
R900940411	4WRAEB 6 EA15-2X/G24N9K31/A1V
R900913446	4WRAEB 6 EA30-2X/G24N9K31/A1V
R900934747	4WRAEB 6 W07-2X/G24N9K31/A1V
R900936137	4WRAEB 6 W15-2X/G24N9K31/A1V
R900913455	4WRAEB 6 W30-2X/G24N9K31/A1V
