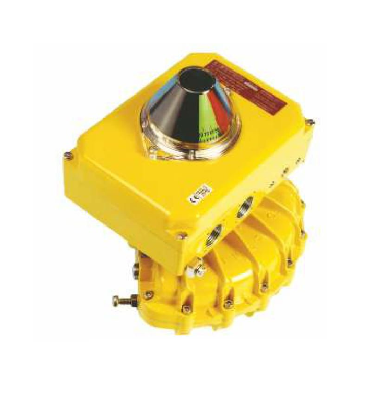

Model: 103-700EL1000 ǀ Thiết bị truyền động và hộp định vị EL
Bộ truyền động /actuator Kinetrol model 10
Order code: 10A-100 ; 103-100 (without NAMUR-adapter-plate)
- Mô men xoắn đầu ra: 3625 ibf ins/416 Nm at 100 PSI/7 bar
- Có thể điều chỉnh ở bất kỳ đâu trong phạm vi góc của thiết bị truyền động 78° - 100°
- Thể tích xilanh: 62.5 in3 /1025 cm3
- Weight 5.4 kg/ no coupling
- Bộ truyền động Kinetrol model 10 có thể đi chung với các phụ kiệ tùy theo nhu cầu của khách hàng
El positioner –Hộp định vị EL
Order code 074-070EL1000
Mô tả: 07 EL POSITIONER CW WITH ANGLE RETRANSMIT
- Bộ định vị Kinetrol vận hàng mượt mà và chuẩn xác Từ mạch kỹ thuật số thông minh cho đến van trợ động dự báo.
- Dễ dàng điều chỉnh, bộ định vị EL kinetrol cho phép tối ưu hóa độ nhạy nhưng đồng thời vẫn duy trì được tính ổ định
- Loop power- không cần nguồn riêng , chỉ cần tín hiệu 4 -2 0 mA cộng với nguồn cung cấp không khí
- Hỗ trợ vòng lặp
- Thông qua hệ thống nút ấn và đèn led báo hiệu cho phép hiệu chỉnh nhanh chóng và dễ dàng đảo ngược vòng quay (theo chiều kim đồng hồ / ngược chiều kim đồng hồ) mà không cần thay đổi bất kỳ các kết cấu bên trong.
Thông số kỹ thuật bộ định vị khí nén Kinetrol
- Air Supply : 3.5 đến 7 bar (50 psi to 100 psi)
- Signal : 4-20mA, requiring max 8V to drive through positioner circuit
- Temperature Operating -20° to +70°C
- Flowrate 3.3 scfm/93 l/m @ 5.5 bar
- Repeatability better than 0.7% of span**
- Hysteresis better than 0.7% of span**
- Sensitivity better than 0.1mA**
- Enclosure Rating IP65/NEMA 4X
- Materials case and cover zinc alloy spool and liner stainless steel
- Weight 2.95 kg/6.5 lb
