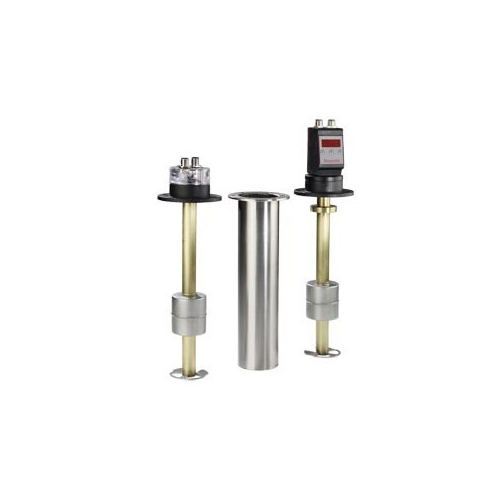

Rexroth Vietnam,Công tắc phao/cảm biến mức ABZMS-41 Rexroth

Rexrorth- Float switch ABZMS-41- Công tắc phao/cảm biến mức ABZMS-41

Tên thiết bị:	Float switch ABZMS-41- Công tắc phao/cảm biến mức ABZMS-41
Mã đặt hàng:	ABZMS-41-1X/1200/D2/DC-K24 PN: R901295715
Nhà sản xuất:	Rexroth Germany
Nhà cung cấp:	ANS Việt Nam

Đặc tính

Cảm biến mức ABZMS-41 bao gồm các bộ tiếp điểm chuyển mạch và tiếp điểm nhiệt độ, với dãy đo điện trở /cảm biến điện trở, bộ hiển thị và bộ điều khiển. Cảm biến mức ABZMS-41 là thiết bị chuyển mạch được vận hành bởi phao di chuyển qua chất lỏng để kiểm soát mức và đo mức chất lỏng trong các bồn chứa. Bao gồm 3 dòng sản phẩm như sau :

Cảm biến mức loại ABZMS… M với tối đa bốn tiếp điểm chuyển mạch có thể điều chỉnh thường đóng/thường mở hoặc tối đa ba tiếp điểm chuyển mạch và tiếp điểm nhiệt độ được cài đặt cố định tùy chọn như tiếp điểm thường đóng ở 60 ° C [140 ° F], 70 ° C [ 158 ° F] hoặc 80 ° C [176 ° F].
Cảm biến mức loại ABZMS ... RTA với dãy đo điện trở (mức) và nhiệt kế điện trở (nhiệt độ) với đầu ra tương tự từ 4 đến 20 mA.
Cảm biến mức loại ABZMS ... D với dãy đo điện trở và nhiệt kế điện trở như ABZMS ... RTA và bộ hiển thị & điều khiển bổ sung để cài đặt mức và nhiệt độ.

Ứng dụng

Ngành công nghiệp thực phẩm (Bia , rượu, nước giải khát, sữa...)
Nhà máy cấp nước thoát nước, nhà máy xử lý nước thải.
Nhà máy giám sát nhiên liệu,hóa chất (xăng, dầu…)

Thông số kỹ thuật chi tiết

Resistance
Hydraulic fluids
Mineral oils	Mineral oil				HLP		according to DIN 51524		Resistant
Flame-resistant hydraulic fluids	Emulsions				HFA-E		according to DIN 24320
	Water solutions				HFC		according to VDMA 24317
	Phosphoric acid esters				HFD-R
	Organic esters				HFD-U
Fast bio-degradable hydraulic fluids	Triglycerides (rape seed oil)				HETG		according to VDMA 24568
	Synthetic esters				HEES
	Polyglycols				HEPG
Electrical
Plug-in connection				4-pole M12 x 1 (material: metal) (K24) 4-pole (3 + PE) DIN EN 175301-803 (K14) 7-pole (6 + PE) DIN EN 175201-804 (K6)
Reed contacts of the float switches with connection K24, K14, K6/DC
Switching voltage range			V DC			10 … 36
Maximum switching current			A			0.5
Maximal contact load			VA			10
Temperature contacts of the float switches with connection K24, K14, K6/DC
Switching voltage range			V DC			10 … 50
Maximum switching current			A			0.5
Maximal contact load			VA			10
Maximum switching cycles			100000
Response tolerance			K			± 3
Hysteresis			K			≤10
Maximum temperature change velocity			K/min			1
Reed contacts of the float switches with connection K14 according to DIN EN 175301-803 / K6 according to DIN EN 175201-804/AC
Switching voltage range			V AC/DC			10 … 230
Maximum switching current			A			0.5
Maximal contact load			VA			10
Temperature contacts of the float switches with connection K14 according to DIN EN 175301-803 / K6 according to DIN EN 175201-804/AC
Switching voltage range			V AC/DC			10 … 230
Maximum switching current			A			2.5
Maximal contact load			VA			100
Maximum switching cycles						100000
Response tolerance			K			± 3
Hysteresis			K			≤10
Maximum temperature change velocity			K/min			1
Temperature sensor Pt100
Sensor element						Pt100 class B DIN EN 60751
Temperature measuring range			°C			0 … 100
Accuracy			K			± 0.8
Resistance measuring chain and resistance thermometer with connection K24 for mating connector M12 x 1; 4-pole
Outlet 1)			mA			4 … 20
Resolution resistance measuring chain			mm			5
Maximum load resistance						(U ‒ 9 V) / (0.02 A)
Temperature measuring range			°C			0 … 100
Display and control unit
Power supply			V DC			10 … 32
Display range			°C			-20 … +120
Alarm adjustment range		Temperature		°C				0 … 100
		Level		%				0 … 100
				l				0 … 999
Switching points				4 programmable switching outputs (2 level + 2 temperature)
Housing design				PA, IP65 (antistatisch)
Current consumption upon switch-on		more than 100 ms		mA				≈ 100
Current consumption during operation		with UB 24 V		mA				≈50
Switching output								PNP
		Maximum switching power		A				Maximum switching power
Switching output								3 keys
