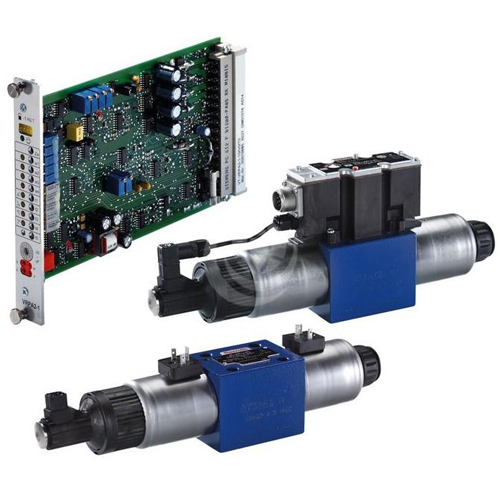

Rexroth Vietnam,Van điều hướng tỷ lệ 4WREE6V Rexroth

Rexrorth- Proportional directional valve 4WREE6V - Van điều hướng tỷ lệ 4WREE6V

Tên thiết bị:	Proportional directional valve - Van điều hướng tỷ lệ
Mã đặt hàng:	4WREE6V32-3X/V/24F1 PN : R901496450
Nhà sản xuất:	Rexroth Germany
Nhà cung cấp:	ANS Việt Nam

Đặc tính và ứng dụng

4WREE là van định hướng tỷ lệ hoạt động trực tiếp với phản hồi vị trí điện và điện tử tích hợp (OBE). Là phiên bản 4/2 hoặc 3/4 chiều, nó được sử dụng để điều khiển hướng và lưu lượng thể tích. Thiết bị điện tử điều khiển tích hợp (OBE) có thể được vận hành với đầu vào điện áp ("A1") hoặc với đầu vào dòng điện ("F1"). Với các đặc tính của nó, van phù hợp để sử dụng với động lực lớn, điều khiển vị trí, lực, áp suất hoặc vận tốc.

Van định hướng tỷ lệ vận hành trực tiếp với phản hồi vị trí điện và thiết bị điện tử tích hợp (OBE)
Kiểm soát hướng và lưu lượng dòng chảy.
Hoạt động bằng cách sử dụng các solenoids tỷ lệ với ren trung tâm và cuộn dây có thể tháo rời.
Tấm phụ: Kiểu cổng theo ISO 4401
Ống điều khiển dạng trung tâm lò xo

Thông số kỹ thuật

01	4 main ports										4
01	02	03	04	05		06		07	08		09	10	11
4	WREE				‒	2X	/	G24	K31	/			*
02	Proportional directional valve with electrical position feedback and integrated electronics (OBE)										WREE
03	Size 6										6
	Size 10										10
04	Symbols; for the possible version, see "Symbols/Circuit diagrams"										E; E1-; V; V1-; W; W1-; EA; WA
Rated flow NG6
05	4 l/min										4
	8 l/min										8
	16 l/min										16
	32 l/min										32
Rated flow NG10
05	25 l/min										25
	50 l/min										50
	75 l/min										75
06	Component series 20 ... 29 (20 ... 29: unchanged installation and connection dimensions)										2X
07	Supply voltage 24 V										G24
Electrical connection
08	Connector DIN EN 175201-804										K31
Electrical interface
09	Command value ±10 V										A1
09	Command value 4 to 20 mA										F1
Seal material
10	NBR seals										M
10	FKM seals										V
11	Further details in the plain text										*

Mã hàng tương đương

Old series 2X		New series 3X
E-spool
R900912156	4WREE 6 E08-2X/G24K31/A1V	4WREE 6 E08-3X/V/24A1	R901496433
R900928726	4WREE 6 E08-2X/G24K31/F1V	4WREE 6 E08-3X/V/24F1	R901496434
R900920567	4WREE 6 E16-2X/G24K31/A1V	4WREE 6 E16-3X/V/24A1	R901496427
R900941623	4WREE 6 E16-2X/G24K31/F1V	4WREE 6 E16-3X/V/24F1	R901496443
R900907114	4WREE 6 E32-2X/G24K31/A1V	4WREE 6 E32-3X/V/24A1	R901496430
R900925733	4WREE 6 E32-2X/G24K31/F1V	4WREE 6 E32-3X/V/24F1	R901496435
R900928553	4WREE 6 E1-32-2X/G24K31/A1V	4WREE 6 E1-32-3X/V/24A1	R901496446
R900949222	4WREE 6 E1-32-2X/G24K31/F1V	4WREE 6 E1-32-3X/V/24F1	R901496448
W-spool
R900246469	4WREE 6 W04-2X/G24K31/A1V	4WREE 6 W04-3X/V/24A1	R901496445
R900929827	4WREE 6 W1-08-2X/G24K31/A1V	4WREE 6 W1-08-3X/V/24A1	R901496444
R900965071	4WREE 6 W1-08-2X/G24K31/F1V	4WREE 6 W1-08-3X/V/24F1	R901496449
R900925657	4WREE 6 W16-2X/G24K31/A1V	4WREE 6 W16-3X/V/24A1	R901496437
R900937065	4WREE 6 W1-16-2X/G24K31/F1V	4WREE 6 W1-16-3X/V/24F1	R901496451
R900974247	4WREE 6 WA16-2X/G24K31/A1V	4WREE 6 WA16-3X/V/24A1	R901497575
R900911004	4WREE 6 W32-2X/G24K31/A1V	4WREE 6 W32-3X/V/24A1	R901496432
R900246793	4WREE 6 W32-2X/G24K31/F1V	4WREE 6 W32-3X/V/24F1	R901496438
R900933476	4WREE 6 W1-32-2X/G24K31/F1V	4WREE 6 W1-32-3X/V/24F1	R901496441
R900913359	4WREE 6 W1-32-2X/G24K31/A1V	4WREE 6 W1-32-3X/V/24A1	R901496442
R900926997	4WREE 6 WA32-2X/G24K31/A1V	4WREE 6 WA32-3X/V/24A1	R901497573
V-spool
R900909367	4WREE 6 V08-2X/G24K31/A1V	4WREE 6 V08-3X/V/24A1	R901496436
R900907440	4WREE 6 V16-2X/G24K31/A1V	4WREE 6 V16-3X/V/24A1	R901496440
R900911681	4WREE 6 V32-2X/G24K31/A1V	4WREE 6 V32-3X/V/24A1	R901496439
R900926747	4WREE 6 V32-2X/G24K31/F1V	4WREE 6 V32-3X/V/24F1	R901496450
