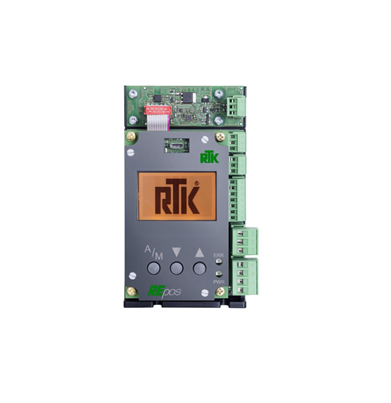

Model: REpos  ǀ  Bộ định vị kỹ thuật số cho bộ truyền động điện React series

Bộ định vị kỹ thuật số Repos bao gồm:

  • Màn hình đồ họa 128 * 64 dots
  • cấu hình menu hướng dẫn
  • đầu vào (0) 4..20mA / (0) 2..10V
  • đầu ra điều khiển: rơle trạng thái rắn
  • thích ứng tự động
  • điều chỉnh bằng tay
  • chức năng dịch vụ / chẩn đoán

Tùy chọn- option:

  • mô-đun phản hồi (0) 4..20mA, galvanic isolated
  • fieldbus: Profibus DP, CAN- open

Thông số kỹ thuật - Technical data:

  • Màn hình - Display: 128*64 dots graphic display
  • Tín hiệu điều khiển - Control signal: 0(4)..20mA   Ri ca. 10; 0(2)..10V  Ri ca. 100k
  • Kiểm soát đầu ra - Control output: solid state relay (SSR); max.250V/ 50/60 Hz  3,5A
  • Feedback-  1K  conductive plastic potentiometer or angel sensor
  • Supply: 115/230V  50/60 Hz; 24V 50/60 Hz; 24V DC
  • Nguồn điện đầu vào -Power input: 3VA
  • Elect. connection: plug connector for
    • -signal: AWG 26-16
    • -power: AWG 24-12
  • Nhiệt độ môi trường - Ambient temp.: -20°C ...+70°C

Tùy chọn - Optional:

  • Feedback signal:      0(4)...20mA   max. 500, galvanic isolated
  • fieldbus:                    Profibus, CAN-open

Chức năng – Function:

  • Bộ định vị dựa trên vi điều khiển Repos series
  • Chức năng khởi động tự động - dễ dàng thích ứng với thiết bị truyền động / van.
  • Mở / đóng và khóa thủ công / tự động cho hoạt động cục bộ
  • Tín hiệu đầu vào 0 (4) -20mA / 0 (2) -10V
  • Tín hiệu phản hồi 0 (4) -20mA / 0 (2) -10V tín hiệu điện cách ly galvanic có thể đảo ngược với tín hiệu đầu vào
  • Phân chia phạm vi chức năng mở rộng miễn phí
  • Chức năng điểm đặt có thể điều chỉnh miễn phí-> 20 điểm chuyển điểm đặt
  • Deadband: 0,5..5%
  • Vị trí an toàn mở / đóng do mất tín hiệu hoặc lỗi tín hiệu (<3.5mA / <1.5V) -> (không khả dụng ở đầu vào 0-20mA hoặc 0-10V)
  • Chức năng đóng chặt van 0,5..5%
  • mô-đun fieldbus tùy chọn "on board"  Profibus DP, CAN-open
  • Chức năng dịch vụ
