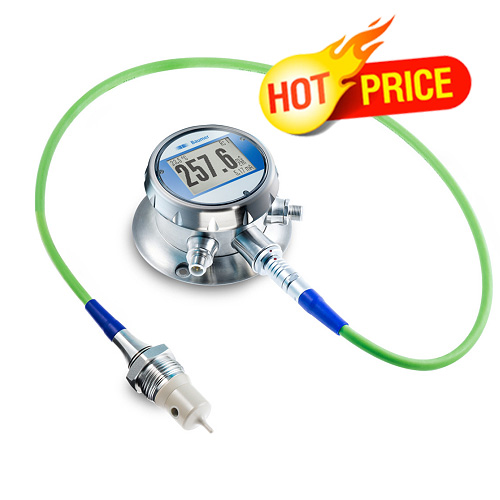

Baumer Electric Vietnam,Đo độ dẫn điện / CombiLyz AFI5-A813.4002.0310 Baumer Electric

Conductivity measurement/CombiLyz AFI5 (2 x 4...20 mA, HART)

Tổng quan
■ Cảm biến tách biệt
■ Lý tưởng cho không gian chật chội và rung động mạnh
■ Tất cả các bộ phận được làm ướt trong PEEK
■ Thiết kế nhỏ gọn, an toàn vệ sinh thực phẩm
■ Tiêu chuẩn vệ sinh 3-A, tuân thủ FDA, chứng nhận EHEDG
■ Giao thức truyền thông HART®

Thông số kỹ thuật
Đặc tính hiệu suất độ dẫn
Độ dẫn điện 14 dải có thể lựa chọn
Tối thiểu. độ dẫn điện đo được
50 µS / cm
Phạm vi đo (có thể lựa chọn)
0… 500 µS / cm
0… 1 mS / cm
0… 2 mS / cm
0… 3 mS / cm
0… 5 mS / cm
0… 10 mS / cm
0… 20 mS / cm
0… 30 mS / cm
0… 50 mS / cm
0… 100 mS / cm
0… 200 mS / cm
0… 300 mS / cm
0… 500 mS / cm
0… 1000 mS / cm
Tối đa khoảng đo 1000 mS / cm
Tối thiểu. khoảng đo 500 µS / cm
Tối đa sai số đo ± 1,0% FSR, 0… 1 mS / cm đến 0… 500
mS / cm
± 1,5% FSR, 0… 1000 mS / cm
± 1,5% FSR, 0… 500 µS / cm
Điều kiện tham chiếu cho
tối đa đo sai số
Bao gồm cảm biến. máy phát @ 25 ° C môi trường xung quanh
nhiệt độ
Nhiệt độ tham chiếu 25 ° C, có thể điều chỉnh
Độ lặp lại <0,5% FSR,> 1 mS / cm
Nhiệt độ bù
phạm vi
-20… 150 ° C
Bù nhiệt độ 0,0… 5,0% FSR / K, có thể điều chỉnh
Thời gian phản hồi bước ≤ 2.0 s
Thời gian lấy mẫu ≤ 0,4 s
Đặc tính hiệu suất độ dẫn
Nhiệt độ trôi dạt (Yếu tố
thay đổi nhiệt độ quá trình từ 25 ° C)
≤ 0,1% FSR / K
Nhiệt độ trôi dạt (Yếu tố
thay đổi nhiệt độ quá trình từ 25 ° C) (0 ... 500
µS / cm)
≤ 0,3% FSR / K
Nồng độ đặc tính hiệu suất
Tập trung có thể lập trình với FlexProgram
Phương tiện cài đặt gốc (có sẵn từ FlexProgram)
0… 25% trọng lượng, HNO3 (axit nitric)
36… 82% theo trọng lượng, HNO3 (axit nitric)
0… 12% trọng lượng, NaOH (xút
Nước ngọt)
25… 50% trọng lượng, NaOH (xút
Nước ngọt)
Phương tiện do khách hàng xác định Khách hàng xác định (bảng tra cứu 30 điểm)
Đặc tính hiệu suất nhiệt độ
Phạm vi nhiệt độ có thể lập trình miễn phí
Dải đo -20… 150 ° C
Thời gian đáp ứng nhiệt,
T90
≤ 15 giây
Tối đa sai số đo ± 0,4 K
Điều kiện tham chiếu cho
tối đa đo sai số
Bao gồm cảm biến. máy phát @ 25 ° C môi trường xung quanh
nhiệt độ
Hệ số nhiệt độ
(Yếu tố thay đổi nhiệt độ quá trình từ
25 ° C)
≤ 0,0625% FSR / K, AFI5 với cảm biến
cáp 2,5 m
≤ 0,075% FSR / K, AFI5 với cáp cảm biến
5 m
≤ 0,1% FSR / K, AFI5 với cáp cảm biến
10 m
Các điều kiện thực hiện
Nhiệt độ quy trình -20… 140 ° C, vĩnh viễn
140… 150 ° C, tối đa. t <1 giờ
Quy trình áp suất ≤ 25 bar

100% EU Origin

Baumer Electric Vietnam

AFI5-A813.4002.0310
CombiLyz
No. 11222905
Product conductivity sensor AFI
Type discontinued version 5
Housing wall mounting A
Electrical connection 2 x M16x1.5 cable gland 8
material for electr. Connection plastic 1
Cable length (cm) Sensor cable 1000 cm 3
Display With display, relay activated 4
Security default 0
Configuration No configuration 0
Output signal 2 x 4...20 mA 2
version default 0
Process connection G 1 A hygienic, PEEK, length: 60 mm.
(A04) 3
Approvals 3-A / EHEDG 1
Calibration certificate Without 0
