Model: PF330-V2-d13-d2000/159300365 ǀ Đồng hồ đo lưu lượng sóng siêu âm

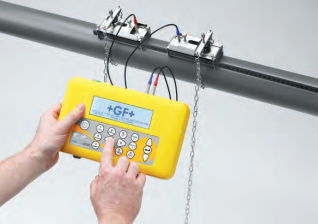

Đồng hồ đo lưu lượng sóng siêu âm Portaflow 220/330 là sự đơn giản hóa cho phép đo lưu lượng chất lỏng mà không tác động trực tiếp.Thiết bị cung cấp cho người dùng phép đo lưu lượng nhanh chóng và chính xác với menu dễ theo dõi và thiết lập đơn giản. Thiết bị sẽ cho kết quả đo trong vài phút sau khi thao tác.Sản phẩm có thiết kế nhỏ gọn, chắc chắn, dãy đo của Portaflow 220/330 đã được thiết kế để cung cấp hiệu suất bền vững trong môi trường công nghiệp.

• Màn hình lớn, dễ đọc kèm đèn nền

• Dễ dàng lắp đặt nhờ đường ray dẫn linh hoạt

• Pin có thể sạc lại cho hoạt động lên đến 20 giờ

• Đơn giản dễ thao tác với bàn phím chức năng kép

• Quy trình thiết lập ‘Bắt đầu nhanh’ đơn giản

• Bộ ghi dữ liệu 198k data (Loại PF330)

• Đầu ra Analog/pulse

Ứng dụng

• Nước sạch

• Nước sông

• Nước làm mát

• Nước khử ion

• Giải pháp Nước/Glycol

• Hóa chất

• Phát hiện rò rỉ

• Thử nghiệm lò hơi

Thông số kỹ thuật chi tiết

General
DSP Measurement Technique			Transit time
Flow Velocity Range			0.1 m/s - 20 m/s
Accuracy			Pipe ID >75 mm		±0.5% to ±2% of ﬂow reading for ﬂow rate >0.2 m/s
			Pipe ID 13 mm - 75 mm		±3% of ﬂow reading for ﬂow rate >0.2 m/s
			All pipe ID's		±6% of ﬂow reading for ﬂow rate <0.2 m/s
Selectable Flow Units			Velocity		m/sec, ft/sec.
			Volume		"l/s, l/min, l/h, gal/min, gal/h, USgals/min, USgals/h, Barrel/h, Barrel/day, m³/s, m³/min, m³/h"
Selectable Total Volume Units			l, gal, USgals, Barrel, m³
Total Volume			12 digits
	Technology
	Capacity		3.8 Ah
	Operating Time (typical)		Typically 20 hours continuous with backlight and 4-20mA output OFF
	Recharge Time		6.5 h
	Service Life		>500 charge/discharge cycles
Input Voltage
Output Voltage			12 V DC
Output Current Max.			1.5 A
Approvals			UL, CUL, TUV, CB, CE
Outputs
Analog Output		Range		4 to 20 mA, 0 to 20 mA, 0 to 16 mA
		Resolution		0.1% of full scale
		Load Max.		620 Ω
		Isolation		1500 V Opto-isolated
		Alarm Current		Adjustable between 0 to 26mA
Pulse Output		Type		Digital MOSFET relay
		Pulse Repetition		Max. 500 pps, user programmable
		Pulse Width		5 - 500 ms, user programmable
		Voltage Max.		48 V
		Current Max.		500 mA
		Isolation		1500 V opto isolated
USB Interface (PF330 only)		Protocol		Supports full speed (12Mbits/sec) data connection
		Software		USB driver software is provided with the package
		Connector		Proprietary industrial connector
RS-232 Interface (PF330 only)		Protocol		Serial RS-232 communication including handshaking
		Connector		Proprietary industrial connector (GND, RxD, TxD, DTR, DSR)
Keypad				16 key tactile feedback membrane keypad
Display		Type		240 x 64 pixel graphic display, high contrast black-on-white, with backlight
		Viewing angle		Min. 30°, typically 40°
		Active area		127 x 34 mm 5 x 1.3 inch
IP Rating				IP 54
				PF330 PF220
Box dimensions		420 x 390 x 220 mm		16.5 x 15.4 x 8.7 inch 510 x 140 x 440 mm 20 x 5.5 x 17.3 inch
Weight		7.5 kg		16.5 lb 6 kg 13.2 lb
Volumetric Weight		5.7 kg		12.5 lb 5.2 kg 11.5 lb
Standards and Approvals
Mfr. Part No.		Code		Description
Standard
PF 220 A		159 300 002		Portaﬂow PF220, for pipe OD 13 mm - 114 mm (0.51 in - 4.49 in)
PF 220 B		159 300 003		Portaﬂow PF220, type B transducers for pipe OD 50 mm - 1000 mm
				(1.97 in - 39.37 in)
PF 330 A+B		159 300 001		Portaﬂow PF330, type A and B transducers for pipe OD 13 mm - 2000 mm (4.53 in - 78.74 in), data logger
