Hộp số và phụ kiện van

Rotork cung cấp các giải pháp sáng tạo cho các yêu cầu riêng về hộp số van và phụ kiện van, dựa trên các dòng sản phẩm chất lượng cao. Bộ điều khiển bánh răng trục vít bằng gang IW có phiên bản dạng điều biến MOW, phiên bản điều khiển bằng tay của bộ truyền động đa vòng (quay) MTW và ILGD / ILGS; tất cả có các phụ kiện như các hộp số tay 232 nhỏ hơn bằng nhôm, 300 bằng thép không gỉ và hộp điều khiển AB bằng gang.

Ngoài ra, Rotork còn có bộ điều khiển bánh răng thẳng và bánh răng nghiêng bằng gang IB và IS được AWWA chứng nhận và các phiên bản DSB trục kép. Dòng sản phẩm của Rotork được bổ sung thêm bộ điều khiển bằng tay HOB và NTB ít tốn kém. Các hộp số chuyên dụng và tùy chỉnh bao gồm các phiên bản WGS hoạt động dưới đáy biển cho hoạt động truyền động, truyền động bằng tay và van ROV.

Rotork cung cấp các phụ kiện van như bộ lắp, ống cuốn, bệ đỡ, trục quay mở rộng, hộp chuyển mạch, bộ định vị, tay quay và bánh xích.

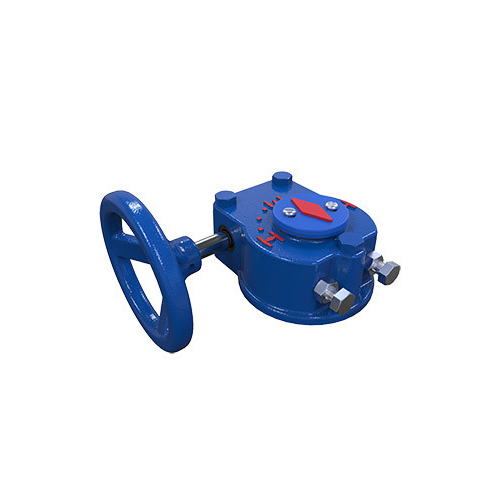

Hộp số  QTW

Hộp số QTW150 được thiết kế đơn giản nhưng mạnh mẽ với quá trình sản xuất được tối ưu hóa nhằm mang đến hiệu suất nhất quán. Cấu trúc đơn giản, chắc chắn của QTW150 khiến sản phẩm trở thành lựa chọn lý tưởng cho ứng dụng van quay một phần tư.

Hộp số trục vít QTW150 được thiết kế cho hoạt động của van bi,van nút, van bướm và bất kỳ van quay phần tư nào. Các bộ điều khiển bánh răng này phù hợp cho các ứng dụng trong hệ thống cấp nước, hóa chất, điện, HVAC và hầu hết các ứng dụng công nghiệp nói chung.

Mã SP/Series

Tên SP

QTW

Hộp số QTW Rotork

Hộp số 242

Dòng sản phẩm 242 được thiết kế nhằm tối ưu hóa độ chắc chắn và độ bền, đồng thời giảm thiểu khối lượng phi kết cấu và giảm tổng thể vỏ hộp số bằng cách sử dụng các nguyên tắc kỹ thuật tinh gọn mới nhất và các công cụ thiết kế phân tích. Dòng 242 dựa trên thiết kế và chất lượng của dòng FB được thiết kế để đáp ứng các thông số kỹ thuật nghiêm ngặt. Cấu trúc đơn giản, chắc chắn của 242 khiến sản phẩm trở thành hộp số được lựa chọn cho các ứng dụng thủ công có mô-men xoắn thấp. Thích hợp cho van bi, van nút và van bướm.

Mã SP/Series

Tên SP

242

Hộp số 242 Rotork

Hộp số AB

Dòng AB cho bộ vận hành quay một phần tư có vỏ bằng gang và được thiết kế cho các ứng dụng ngành hóa chất, điện, hệ thống nước, HVAC và hầu hết các ứng dụng công nghiệp nói chung.

Mã SP/Series

Tên SP

AB

Hộp số AB Rotork

Hộp số ABAW-AWWA

Hộp số Rotork ABAW AWWA C504 & C517 phù hợp để vận hành bằng tay van bướm AWWA C504 và van nút C517. Sản phẩm được thiết kế để đáp ứng các thông số kỹ thuật AWWA. C504 & C517 và được sản xuất từ vật liệu chất lượng cao và đáng tin cậy. Báo cáo kiểm tra quá tải và tuổi thọ được thực hiện theo yêu cầu. Tất cả các thiết bị truyền động Rotork Gears đều được sản xuất theo tiêu chuẩn ISO 9001.

Mã SP/Series

Tên SP

ABAW AWWA C504

Hộp số ABAW AWWA C504 Rotork

ABAW AWWA C517

Hộp số ABAW AWWA C517 Rotork

Hộp số BR

Hộp số Rotork dòng BR được sản xuất từ hợp kim đồng nhôm và thép không gỉ chất lượng cao. Sản phẩm được thiết kế để kéo dài tuổi thọ hoạt động của van trong các môi trường phân phối hơi và hầm chứa, nơi có các yếu tố ăn mòn phổ biến như muối đường, nước đọng và nhiệt độ cao.

Mã SP/Series

Tên SP

BR Quarter

Hộp số BR Rotork

Bộ điều khiển IW Mk2

Bộ điều khiển trục vít IW Mk2 mới đã được thiết kế để phù hợp với các ứng dụng cơ giới làm nhiệm vụ cách ly. Các hộp số thuộc dòng này có bánh răng góc dẫn thấp được thiết kế để tự khóa và cung cấp đầu ra mô-men xoắn tăng theo kích thước hộp số so với dòng IW trước đó.

Bộ điều khiển trục vít IW Mk2 là thiết bị quay một phần tư dành van bi, van nút và van bướm.

Mã SP/Series

Tên SP

IW Mk2 Quarter

Bộ điều khiển IW Mk2 Quarter Rotork

HOW/MPR Bộ điều khiển bằng tay

Được thiết kế để phù hợp với các ứng dụng thủ công, bộ điều khiển trục vít HOW / MPR là thiết bị quay một phần tư dành cho van bi, van nút và van bướm

Các hộp số thuộc dòng HOW / MPR có bánh răng góc dẫn thấp được thiết kế để tự khóa.

Phạm vi mô-men xoắn từ 39.000 Nm (28.765 lbf.ft) đến 264.000 Nm (194.716 lbf.ft). Có 9 kích cỡ sản phẩm. Tỷ lệ từ 1229: 1 đến 7171: 1

Mã SP/Series

Tên SP

HOW/MPR

Bộ điều khiển HOW/MPR Rotork

Hộp số IW

Dòng hộp số bánh răng IW có cấu hình thủ công và cơ giới; sản phẩm có ống bọc có thể tháo rời để gia công lỗ khoan và rãnh then. Ống bọc này có thể xoay theo từng nấc để thuận tiện cho việc lắp vào van.

Sản phẩm IW có 3 cho đến 13 trục xoắn sẽ có lực lên đến 264,000 Nm.

Sản phẩm IW có 14 cho đến 17 trục xoắn sẽ có lực từ 250,000 Nm lên đến 850,000 Nm.

Mã SP/Series

Tên SP

IW Qtr-turn

Hộp số IW Qtr-turn Rotork

Bộ điều khiển IW – AWWA C504 and C517

Các bộ điều khiển trục vít IW AWWA phù hợp để vận hành bằng tay các van bướm AWWA C504 và van nút C517.

Sản phẩm đã được thiết kế và kiểm tra toàn diện để đáp ứng hoặc vượt qua tất cả các thông số kỹ thuật của AWWA, đồng thời được sản xuất từ vật liệu chất lượng cao và đáng tin cậy. Sản phẩm có thiết kế bánh răng có khả năng tự khóa.

Mã SP/Series

Tên SP

IW AWWA C504

Bộ điều khiển IW AWWA C504 Rotork

IW AWWA C517

Bộ điều khiển IW AWWA C517 Rotork

Hộp số MOW

Hộp số điều biến quay 1/4 vòng hạng nặng phù hợp với van điều khiển.

Mã SP/Series

Tên SP

MOW

Hộp số MOW Rotork

Hộp số MTW

Hộp số trục vít quay nhiều vòng được sử dụng cho các ứng dụng như cửa cống và van điều tiết.

Mã SP/Series

Tên SP

MTW

Hộp số MTW

 Hộp số có khớp ly hợp tháo được ILG-D

Dòng hộp số kiểu xen kẹp có khớp ly hợp tháo được và điều khiển bằng tay quay một phần tư cho bộ truyền động khí nén tác động kép.

Mã SP/Series

Tên SP

ILG-D

Hộp số ILG-D

Hộp số điều khiển tay tác động đơn ILG-S

Dòng hộp số kiểu xen kẹp điều khiển bằng tay quay một phần tư cho bộ truyền động khí nén lò xo phản hồi.

Mã SP/Series

Tên SP

ILG-S

Hộp số ILG-S

Bộ điều khiển WGS

Dòng sản phẩm điều khiển quay một phần tư WGS được thiết kế cho các ứng dụng hạng nặng dưới đáy biển ở bất kỳ độ sâu nào với các vật liệu được lựa chọn cẩn thận để hoạt động hiệu quả trong môi trường rất khắc nghiệt này.

Bộ điều khiển được trang bị bộ bù áp kiểu màng hoặc piston để cân bằng áp suất và hoạt động ở mọi độ sâu.

Mã SP/Series

Tên SP

WGS

Bộ điều khiển WGS Rotork

Bộ điều khiển IB

Series bộ điều khiển IB Rotork là các thiết bị quay nhiều vòng  được thiết kế để vận hành các van cửa, van cầu, cống và van cửa cống. Các hộp số này phù hợp cho các ứng dụng cơ giới đòi hỏi khắt khe nhất.

Mã SP/Series

Tên SP

IB

Bộ điều khiển IB Rotork

 Bộ điều khiển IB-AWWA C560 và C561

Dòng điều khiển quay nhiều vòng IB AWWA C560 và C561 phù hợp để vận hành bằng tay đối với van cổng gang AWWA C560 và van cổng bằng thép không gỉ chế tạo C561. Được thiết kế theo thông số kỹ thuật AWWA C560 và C561, sản phẩm được sản xuất từ vật liệu chất lượng cao và đáng tin cậy.

Mã SP/Series

Tên SP

IB-AWWA C560

Bộ điều khiển IB-AWWA C560 Rotork

IB-AWWA C561

Bộ điều khiển IB-AWWA C561 Rotork

Hộp số IS Motorised

Series hộp số quay nhiều vòng IS là thiết bị quay nhiều vòng dành cho van cửa, van cầu, cống và van cửa cống. Các hộp số này thích hợp cho các ứng dụng thủ công và cơ giới.

Mã SP/Series

Tên SP

IS Motorised

Hộp số IS Motorised Rotork

Tổ hợp IB/AS

Tổ hợp điều khiển quay nhiều vòng IB/AS của Rotork dành cho van cửa, van cầu, cống và van cửa cống. Các hộp số này thích hợp cho các ứng dụng thủ công và cơ giới.

Mã SP/Series

Tên SP

IB/AS

Bộ điều khiển IB/AS Rotork

Hộp số vận hành bằng tay HOB/MPR Hand Operated Bevel

Hộp số vận hành bằng tay phù hợp với van cống, cổng và van cầu.

Mã SP/Series

Tên SP

HOB/MPR

Hộp số HOB/MPR Rotork

Hộp số vận hành bằng tay HOS/MPR Hand Operated Spur

Hộp số bánh răng HOS / MPR được sản xuất từ vật liệu chất lượng cao và đã được kiểm tra thực tế nhằm đảm bảo hiệu suất tối đa, chất lượng và độ tin cậy được duy trì một cách nhất quán.

Nhiệt độ vận hành thường dao động từ -40 ºC đến 120 ºC, và có tùy chọn phạm vi nhiệt độ khác theo yêu cầu.

Mã SP/Series

Tên SP

HOS/MPR

Hộp số HOS/MPR Rotork

Hộp số thay đổi hướng trục W100 - Shaft Direction Changing

Hộp số W100 được thiết kế chủ yếu để sử dụng trên các hộp số dòng AB và IW vận hành bằng tay để thay đổi hướng trục đầu vào 90 ° cho các ứng dụng ngầm.

Mã SP/Series

Tên SP

W100

Bộ chuyển đổi W100 Rotork

Hộp số DSB - Dual/Triple Input Bevel

Dòng hộp số quay nhiều vòng bánh răng nghiên với hai trục dùng cho hai van cống và van cửa cống.

Mã SP/Series

Tên SP

DSB

Bộ chuyển đổi DSB Rotork

Bộ giảm tốc DSIR - Dual Speed Input Reducer

Bộ giảm tốc đầu vào được sử dụng để giảm số lần quay đầu vào cần thiết dẫn đến giảm thời gian hoạt động trên các ứng dụng hộp số sàn. Sản phẩm có thể sử dụng với bất kỳ hộp số tay nào có thể lắp với mặt bích đầu vào F14 hoặc FA14.

Mã SP/Series

Tên SP

DSIR

Bộ giảm tốc DSIR Rotork

Hộp số ABM - Quarter-Turn Motorised

Dòng ABM là các sản phẩm cấp công nghiệp chắc chắn được sản xuất với các thành phần vỏ bằng gang, có lớp phủ polyurethane và các ổ trục hiệu suất cao.

Mã SP/Series

Tên SP

ABM

Hộp số ABM Rotork

Bộ điều khiển vỏ thép không rỉ AB-SS

Series ‘AB-SS’ điều khiển bánh răng quay 1/4 của Rotork Gears là sản phẩm cấp công nghiệp chắc chắn được sản xuất với các thành phần vỏ thép không gỉ.

Tất cả các sản phẩm trong series này đều có tính năng niêm phong đặc biệt của bộ chỉ thị vị trí và ổ trục hiệu suất cao. Các bộ điều khiển bánh răng này rất phù hợp cho các ứng dụng trong hóa chất, điện, công trình nước, HVAC và hầu hết các ứng dụng công nghiệp nói chung.

Mã SP/Series

Tên SP

AB-SS

Bộ điều khiển AB-SS Rotork

Hộp số quay một phần vỏ thép không rỉ WG-SS - Stainless Steel part-turn gearbox

Hộp số quay một phần hạng nặng có vỏ thép không gỉ 316 phù hợp với van nút, van bi và van bướm trong các ngành công nghiệp nước, khí đốt, hóa chất và điện trong môi trường ăn mòn.

Phạm vi mô-men xoắn lên đến 125.000 Nm (92.195 lbf.ft).

2 kích cỡ. Tỷ lệ lên đến 3,795:1

Mã SP/Series

Tên SP

WG-SS

Hộp số WG-SS Rotork

Hộp số quay một phần tư chống lửa FB - Quarter-Turn Fire Protection

Hộp số quay một phần tư vỏ gang có thể sử dụng với hệ thống phòng cháy chữa cháy (như vòi phun nước). Hộp số có các công tắc hành trình được kết hợp vào một mạch điện giám sát. Sản phẩm được thiết kế và thử nghiệm đặc biệt để đáp ứng đặc điểm kỹ thuật UL1091 và tiêu chuẩn FM1112.

Mã SP/Series

Tên SP

FB - Quarter

Hộp số FB – Quarter Rotork

Hộp số quay một phần tư 232LX - Quarter-Turn Aluminium

Hộp số quay một phần tư có vỏ nhôm đúc hạng nhẹ, có công tắc hành trình tích hợp để chỉ báo vị trí từ xa phù hợp với việc phòng cháy chữa cháy.

Phạm vi mô-men xoắn lên đến 500 Nm (366 lbf.ft).

2 kích cỡ. Tỷ lệ 37: 1 đến 45: 1. Tích hợp công tắc hành trình.

Mã SP/Series

Tên SP

232LX

Hộp số 232LX Rotork

Hộp số quay một phần tư ABLX - Quarter-Turn Manual

Hộp số quay một phần tư có vỏ bằng gang, có công tắc hành trình tích hợp để chỉ báo vị trí từ xa phù hợp với việc phòng cháy chữa cháy.

Mã SP/Series

Tên SP

ABLX

Hộp số ABLX Rotork

=====================================================
