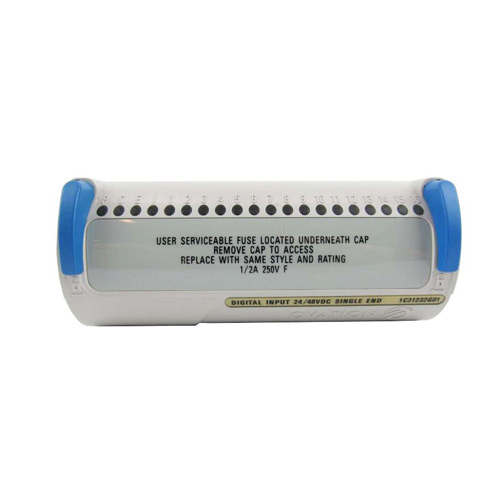

Mô đun đầu vào I/O 1C31232G01 Emerson Ovation
Nhà cung cấp: ANS Vietnam
Hãng sản xuất: EMERSON/ ROSEMOUNT VIET NAM
Ứng dụng sản phẩm: Automotive
Mr. BảoEmerson Ovation Vietnam,Mô đun 1C31232G01 Emerson Ovation
Emerson Ovation-Compact Digital Input Module I/O -Mô đun đầu vào I/O
Tên thiết bị: Compact Digital Input Module -Mô đun đầu vào
Mã đặt hàng: 1C31232G01
Nhà sản xuất: Emerson Ovation USA
Nhà cung cấp: ANS Việt Nam
Đặc tính & Ứng dụng
Mô đun đầu vào Ovation I/O thiết kế bao gồm 16 kênh, mỗi kênh có mạch cảm biến mức điện áp để phát hiện xem đầu vào đang bật hay tắt. Mức điện áp đầu vào mà mô đun nhận được được xác định bởi nhóm card bên trong mô đun.Mô đun có sẵn 3 tùy chọn :
• 16 đầu vào tín hiệu khác nhau (ko cầu chì) (24/48 VAC/VDC hoặc 125 VAC/VDC).
• 16 đầu vào chung tín hiệu gồm 1 cầu chì chung và cảm biến ngắt cầu chì cho bộ nguồn (24/48 VDC).
• 16 đầu vào với cầu chì riêng và sử dụng chung nguồn điện, tùy chọn này không bao gồm cảm biến ngắt cầu chì (24/48 VAC/VDC or 125 VAC/VDC).
Mô đun có một điện trở đầu vào cung cấp khả năng bảo vệ ở chế độ bình thường và giới hạn dòng điện trong quá trình hoạt động, bộ cách ly cung cấp sự cách ly điện cao giữa phía bus trường và phía bus I/O. Cấu hình đầu vào có mạch để giám sát nguồn cung cấp phụ (phát hiện cầu chì bị cháy nổ).
Mô đun có thiết kế nhỏ gọn sử dụng cho hệ thống được chứng nhận CE Mark.
Thông số kỹ thuật chi tiết
Description |
Value |
Number of channels |
16 |
Input range (single-ended or differential) 1 |
Below Table |
Propagation delay of contact change of state 2 24V/48V DC24VAC125VDC125VAC |
16.0 mSec maximum14.0 mSec maximum20.0 mSec maximum25.0 mSec maximum |
Cable length (quality is 50pF/ft or better) |
1000 feet maximum @ 50pF/ft or better |
Diagnostics |
Internal module operating faults.Blown fuse detection. 3 |
Dielectric isolation: Channel to channel 4 Channel to logic |
1000 VAC 2000 VAC (differential);1000 VAC (single-ended) |
Module power (drawn from logic supply) |
Main: 1.1 W typical, 1.5 W maximum |
Operating temperature range |
0 to 60°C (32°F to 140°F) |
Storage temperature range |
-40°C to 85°C (-40°F to 185°F) |
Humidity (non-condensing) |
0 to 95% |
1 Input range level is dependent on module group.2 Does not include cable capacitance.3 Blown fuse detection applies to single-ended channel configuration only when an on-board fuse is provided for the auxiliary power supply.4 Channel to channel isolation applies to differential channel configuration only. |
|
Input Level |
On Input Voltage(VDC or VAC RMS)Min Max |
(VDC or VAC RMS) |
On Input Current(Max)Min Max |
Off inputCurrent (mA)Max |
Power in Front End(Watts)Typical |
||
24 VDC |
20 |
60 |
9 |
1.3 |
2.6 |
0.33 |
0.69 |
24 VAC |
22 |
30 |
7 |
2.8 |
5.5 |
0.6 |
0.80 |
48 VDC |
18 |
60 |
9 |
1.3 |
2.6 |
0.33 |
1.75 |
125 VDC |
80 |
140 |
55 |
1.3 |
2.8 |
0.33 |
4.26 |
125 VAC |
85 |
132 |
40 |
8.2 |
14.0 |
3.00 |
5.10 |
Mã hàng tương đương1C31181G01_1C31181G02_1C31181G03_1C31181G04_1C31189G011C31192G01_1C31194G01_1C31194G02_1C31197G01_1C31197G021C31197G03_1C31197G04_1C31199G01_1C31199G02_1C31199G031C31201G01_1C31201G02_1C31203G01_1C31204G01_1C31204G031C31205G01_1C31206G01_1C31219G01_1C31222G01_1C31222G011C31223G01_1C31224G01_1C31224G02_1C31227G01_1C31227G021C31232G01_1C31232G02_1C31232G03_1C31233G01_1C31238H011C31233G02_1C31233G03_1C31233G04_1C31234G01_1P00028G011X00014H01_1X00046H01_1X00046H02_1X00055H01_1X00061H011X00093G42_1X00093H04_1X00093H05_1X00055H01_1X00061H01 |
=====================================================
