Siemens Vietnam,Mô đun giao diện truyền thông 6ES7155-6AU00-0BN0 Siemens

Siemens-SIMATIC ET 200SP-PROFINET interface Module-Mô đun giao diện truyền thông ET-200SP

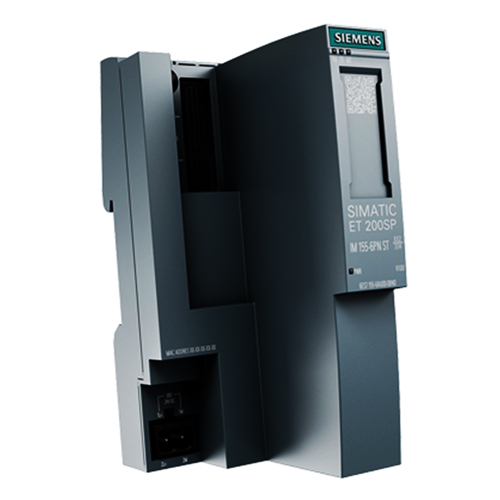

Tên thiết bị:  SIMATIC ET 200SP-PROFINET interface Module-Mô đun giao diện truyền thông ET-200SP

Mã đặt hàng: 6ES7155-6AU00-0BN0

Nhà sản xuất: Siemens Germany EU

Đặc tính và ứng dụng

Mô đun truyền thông IM 155-6PN ST ET200SP với khả năng mở rộng lên đến 32 mô đun input và output, là loại mô đun mở rộng là mô đun của dòng plc S7-1500, hỗ trợ truyền thông profinet RJ45.

SIMATIC ET 200SP - hệ thống với thân thiện với người sử dụng:

• Thiết kế mô-đun bit với kết nối đơn hoặc đa dây dẫn.

• Kích thước nhỏ gọn.

• Không cần dụng cụ để đấu dây bằng một tay,sử dụng thiết bị đầu cuối đẩy.

• Hiệu suất cao.

• Chẩn đoán mở rộng.

SIMATIC ET 200MP - Thế hệ I/O phân tán đa kênh mới

• Thiết lập trạm mô-đun và có thể mở rộng với các mô-đun I / O của SIMATIC S7-1500

• Hiệu suất tối đa

• Chẩn đoán như đặc tính hệ thống

• Mật độ kênh cao

• Thiết kế nhỏ gọn với các mô-đun 25 mm

• Phương sai các bộ phận thấp

• Đơn giản hóa

SIMATIC ET 200S - thiết bị toàn diện với nhiều chức năng:

• Cấu hình mô-đun riêng biệt với kết nối đa dây dẫn

• Đa chức năng nhờ một loạt các mô-đun: bộ khởi động động cơ, bộ chuyển đổi tần số, công nghệ an toàn, trí thông minh phân tán, cũng như các mô-đun IO-Link

• Sử dụng trong các khu vực nguy hiểm (Vùng 2)

• Cũng có sẵn dưới dạng khối I / O có thể mở rộng với DI / DO tích hợp: SIMATIC ET 200S COMPACT.

SIMATIC ET 200M - S7-300 đa kênh:

• Thiết kế mô-đun sử dụng mô-đun SIMATIC S7-300 tiêu chuẩn; thiết kế dư thừa cũng có thể

• Mô-đun I / O không an toàn.

• Để sử dụng trong các khu vực nguy hiểm lên đến Vùng 2, các cảm biến và thiết bị truyền động lên đến Vùng 1.

• Tính sẵn sàng của nhà máy cao nhờ khả năng dự phòng, hoán đổi nóng và thay đổi cấu hình trong quá trình vận hành.

SIMATIC ET 200iSP - phiên bản an toàn cho các khu vực nguy hiểm:

• Thiết kế mô-đun, cũng có thể với dự phòng.

• Thiết kế chắc chắn, an toàn

• Sử dụng trong các khu vực nguy hiểm lên đến Vùng 1/21, các cảm biến và thiết bị truyền động thậm chí có thể được đặt trong Vùng 0/20.

• Khả năng dự phòng, hoán đổi nóng và thay đổi cấu hình trong quá trình vận hành.

Thông số kĩ thuật

Siemens-SIMATIC DP Power Rail Booster Signal Amplifier -Bộ khuếch đại tín hiệu SIMATIC DP

https://mall.industry.siemens.com/mall/en/WW/Catalog/Product/6ES79724AA020XA0

Tên thiết bị:  SIMATIC DP Power Rail Booster Signal Amplifier -Bộ khuếch đại tín hiệu SIMATIC DP

Mã đặt hàng: 6ES7972-4AA02-0XA0

Nhà sản xuất: Siemens Germany EU

Đặc tính

PRB (Power Rail Booster) được thiết kế để sử dụng như một phần mạng trong mạng PROFIBUS điện. Chức năng của thiết bị là khuếch đại và truyền tín hiệu PROFIBUS an toàn, đáng tin cậy. PRB cho phép truyền tín hiệu PROFIBUS qua đường ray, vòng tiếp xúc và các loại cáp khác (chẳng hạn như cáp điện thoại). PRB cũng cho phép truyền dữ liệu khi đối mặt với tải EMC quá mức.

PRB có thể được tích hợp dễ dàng vào các mạng PROFIBUS Fieldbus hiện có. Cũng có thể cấu hình mạng PROFIBUS Fieldbus hoàn chỉnh theo cấu trúc liên kết dòng hoặc hình sao. Ngoại trừ chính Power Booster, không có bộ lọc hoặc phần tử kết cuối nào khác được yêu cầu để truyền dữ liệu an toàn, đáng tin cậy. Trong trường hợp tăng tải EMC vượt quá giá trị giới hạn được nêu trong thông số kỹ thuật, sử dụng các bộ lọc triệt nhiễu có thể cho phép bạn đạt được các giá trị giới hạn cao hơn.

Mỗi PRB đều có hai giao diện độc lập, biệt lập, mỗi giao diện lần lượt bao gồm thành phần phát và thành phần thu.Kênh chính được chỉ định là đầu nối ổ cắm phụ 9 chân D (cái). Một đoạn bus RS485 tới PROFIBUS Tiêu chuẩn EN 50170 có thể được kết nối với kênh này.Kênh phụ được chạy đến dải đầu cuối. Có hai chân cho mỗi tín hiệu (A1, A2 và B1, B2). Một đoạn ray điện có thể được kết nối với kênh này. Diện tích mặt cắt ngang danh nghĩa đo là 2,5mm².LEDs báo hiệu trạng thái hiện tại cũng như bất kỳ sự cố nào. Nguồn cung cấp điện áp hoạt động đến từ điện áp trực tiếp 24V. Cần có ít nhất hai Bộ tăng cường đường sắt cho một liên kết truyền tải.

Ứng dụng

• Băng tải xe đẩy trên cao điều khiển bằng động cơ

• Thiết bị lưu trữ / truy xuất

• Lắp đặt cần trục

• Các đơn vị nạp liệu quay và bàn quay

• Thang máy và thiết bị nâng hạ

• Thanh ngang

Thông số kĩ thuật

• Product No. : 6ES7972-4AA02-0XA0

• Product type : SIMATIC DP, Power Rail Booster Signal Amplifier

• SIMATIC DP, Power Rail Booster Signal amplifier for the transfer of the PROFIBUS DP via sliding contacts max. 500 Kbit/s

• Supply voltage : permissible range, lower limit (DC) 20.4 V, permissible range, upper limit (DC) 28.8 V

• Input current Current consumption, max. : 1.2 A

• Power loss, max. : 20 W

• IP degree of protection : IP20

• Dimensions (LxWxH) : 6.75cm x 9cm x 13.2cm

• Weight : 0.498 Kg

Siemens-SINAMICS S7-300/CPU 313C -Bộ lập trình S7-300/CPU 313C

https://mall.industry.siemens.com/mall/en/ww/Catalog/Product/6ES7313-5BG04-0AB0

Tên thiết bị:  SINAMICS S7-300/CPU 313C -Bộ lập trình S7-300/CPU 313C

Mã đặt hàng: 6ES7313-5BG04-0AB0

Nhà sản xuất: Siemens Germany EU

Đặc tính

PLC S7-300 được thiết kế theo kiểu module.Các module này sử dụng cho nhiều ứng dụng khác nhau. Việc xây dựng PLC theo cấu trúc module rất thuận tiện cho việc thiết kế các hệ thống gọn nhẹ và dễ dàng cho việc mở rộng hệ thống. Số các module được sử dụng nhiều hay ít tuỳ theo từng ứng dụng, song tối thiểu bao giờ cũng có một module chính là module CPU. Các module còn lại là những module truyền và nhận tín hiệu với đối tượng điều khiển bên ngoài, các module chức năng chuyên dụng…Chúng được gọi chung là các module mở rộng.

Các module mở rộng gồm có:

• Module nguồn (PS).

• Module mở rộng cổng tín hiệu vào/ra (SM), gồm có: DI, DO, DI/DO, AI, AO, AI/AO.

• Module ghép nối (IM).

• Module chức năng điều khiển riêng (FM).

• Module phục vụ truyền thông (CP).

S7-300

• Hệ thống PLC mini mô-đun cho phạm vi hiệu suất thấp và trung bình

• Với nhiều loại mô-đun toàn diện để thích ứng tối ưu với nhiệm vụ tự động hóa

• Sử dụng linh hoạt thông qua việc triển khai đơn giản các cấu trúc phân tán và mạng đa năng

• Xử lý thân thiện với người dùng và thiết kế không phức tạp không có quạt

• Có thể mở rộng mà không gặp vấn đề gì khi nhiệm vụ tăng lên

• Mạnh mẽ nhờ một loạt các chức năng tích hợp

S7-300F

• Hệ thống tự động hóa an toàn cho các nhà máy có yêu cầu an toàn cao hơn đối với công nghệ sản xuất

• Dựa trên S7-300

• Có thể kết nối các trạm I / O phân tán ET 200S và ET 200M hoàn chỉnh với các mô-đun liên quan đến an toàn

• Giao tiếp liên quan đến an toàn qua PROFIBUS DP với cấu hình PROFIsafe

• Ngoài ra, các mô-đun tiêu chuẩn có thể được sử dụng cho các ứng dụng không liên quan đến an toàn

Ứng dụng

• Máy móc đặc biệt

• Máy dệt

• Máy đóng gói

• Sản xuất thiết bị cơ

• Điều khiển

• Sản xuất máy công cụ

• Hệ thống cài đặt

• Ngành điện / điện tử

Thông số kĩ thuật

Siemens-SINAMICS S7-400/CPU 414-2-Bộ lập trình S7-400/CPU 414-2

https://mall.industry.siemens.com/mall/en/ww/Catalog/Product/6ES7414-2XK05-0AB0

Tên thiết bị:  SINAMICS S7-400/CPU 414-2-Bộ lập trình S7-400/CPU 414-2

Mã đặt hàng: 6ES7414-2XK05-0AB0

Nhà sản xuất: Siemens Germany EU

Đặc tính và ứng dụng

S7-400 là dòng PLC mạnh nhất của họ SIMATIC được Siemens sản xuất. PLC S7-400 có các ưu điểm vượt trội hơn so với các bộ điều khiển logic khả trình trước nó về cả phần cứng và phần mềm. Tốc độ xử lý của CPU cao, phù hợp cho cấu hình trung tâm và cấu hình trạm phân tán yêu cầu số lượng lớn các I/O, Function (S7-400 thường được sử dụng trong các ứng dụng lớn và cực lớn).Các module tín hiệu có thể lắp vào, gỡ ra một cách dễ dàng nên rất thuận tiện khi thay thế các module. S7-400 Series bao gồm: CPU 412, CPU 414, CPU 416 và CPU 417.

• Tốc độ xử lý nhanh: tốc độ xử lý lên tới 0.1 tới 0.2µs, chu kỳ vòng quét nhỏ. Tập lệnh mạnh và hoàn chỉnh đáp ứng các nhiệm vụ phức tạp . Có thẻ nhớ (MMC- flash Eproom) đế mở rộng bộ nhớ hoặc backup dữ liệu.

• Truyền thông: S7-400 sử dụng các mạng truyền thông INDUSTRIAL ERTHERNET cho cấp giám sát, PROFIBUS cho cấp trường, AS-I cho cảm biến và thiết bị chấp hành, MPI nối giữa các thiết bị CPU, PG/PC, TD/TO. Sử dụng các loại mạng điểm-điểm hoặc bus truyền thông qua giao diện tích hợp trên bus trường sử dụng CPU hoặc IM (module giao diện hoặc FM, CP)

• Giao diện MPI: MPI là giao diện để tích hợp các hệ thống PG/PC, HMI với các hệ thống SIMATIC S7/C7/WinAC, có thể nối tối đa tới 125 điểm MPI với tốc độ truyền tới 187.5Kbit/s. Thông qua MPI mà ta có thể truyền dữ liệu giữa các bộ điều khiển với nhau, có nghĩa là 1 CPU có thể truy cập tới nhiều các đầu vào ra khác nhau của các bộ điều khiển khác. Ngoài ra HM còn được tích hợp trong hệ điều hành S7-400 và truyền dữ liệu tới các trạm vận hành mà không cần lập trình giúp điều khiển vận hành qua giao diện.

• Giao diện PROFIBUS – DP: S7-400 có thể nối vào bus trường PROFIBUS có thể dễ dàng tạo ra chương trình phân tán giúp truyền thông với các thiết bị trường. Các module vào ra phân tán được thiết lập bằng STEP7 tương tự như các module vào ra tập chung, do vậy S7-400 có thể được sử dụng làm các trạm master hay slave.

• Tính năng chia sẻ: Có thể điều khiển giám sát và lập trình thông qua cả 2 giao diện (MPI và PD ). Ví dụ như cho 1 thiết bị PG có thể lập trình và vận hành cho nhiều CPU hoặc nhiều thiết bị PG có thể truy cập 1 CPU.

• Giao diện phụ: Ngoài giao diện MPI, DP thì S7-400 còn có thêm 1 số cổng serial (PtP-Point to Point), nối các máy quét . Đây là giao diện RS422/RS485 cho phép tốc độ truyền 38.4Kbit/s.

Thông số & Mã hàng tương đương
