Đại lý Posital Fraba Vietnam,OCD-DPC1B-1212-C10S-H3P Posital Fraba, IXARC Absolute Rotary Encoder,Posital Fraba Vietnam,OCD-DPC1B-1212-C10S-H3P Posital,OCD-DPC1B-1212-C10S-H3P,IXARC Absolute Rotary Encoder,Bộ mã hóa vòng quay tuyệt đối IXARC OCD-DPC1B-1212-C10S-H3P

Đại lý Posital Fraba Vietnam,OCD-DPC1B-1212-C10S-H3P Posital Fraba, IXARC Absolute Rotary Encoder

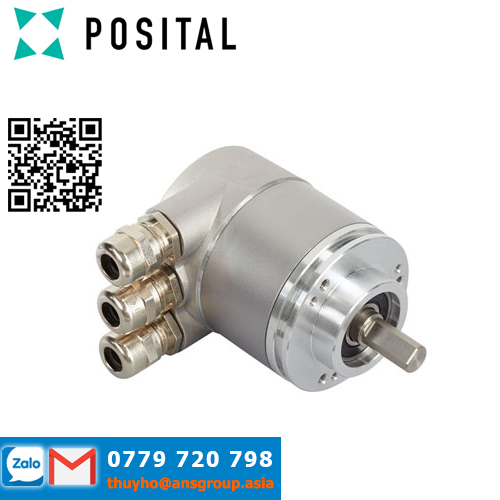

OCD-DPC1B-1212-C10S-H3P IXARC Absolute Rotary Encoder

Bộ mã hóa vòng quay tuyệt đối IXARC

OCD-DPC1B-1212-C10S-H3P

giao diện
giao diện	Profibus DP
Hồ sơ	DPV0, DPV1 và DPV2 Loại 2 (EN50170 + EN50254)
chẩn đoán	Ký ức
Chức năng thủ công	Công tắc chọn địa chỉ 0-99 và điện trở đầu cuối (có nắp kết nối)
Đặc trưng	Trục tròn
Tốc độ truyền	≤12 Mbaud
Thời gian chu kỳ giao diện	≥ 1 mili giây
chức năng lập trình	Độ phân giải, hệ số truyền (độ phân giải vật lý), tỷ lệ vận tốc + bộ lọc, đặt trước (điểm 0), hướng đếm, công tắc giới hạn, số nút, hướng dẫn, chẩn đoán

đầu ra
Trình điều khiển đầu ra	Giao diện dữ liệu Profibus, được cách ly về mặt điện thông qua bộ ghép quang

Dữ liệu điện
Cung cấp hiệu điện thế	10 – 30VDC
Sự tiêu thụ năng lượng	≤ 1,5 W
Thời gian khởi động	< 1 giây
Bảo vệ phân cực ngược	Đúng
Bảo vệ ngắn mạch	Đúng
EMC: Nhiễu phát ra	DIN EN 61000-6-4
EMC: Chống ồn	DIN EN 61000-6-2
MTTF	13,5 năm @ 40 °C

cảm biến
Công nghệ	quang học
Độ phân giải Singleturn	12 bit
Độ phân giải đa chiều	12 bit
Công nghệ đa hướng	Gearing cơ khí (không có pin)
Độ chính xác (INL)	±0,0220° (14 – 16 bit), ±0,0439° (≤13 bit)
Mã số	nhị phân

Thông số kỹ thuật môi trường
Lớp bảo vệ (Trục)	IP66/IP67
Lớp bảo vệ (Nhà ở)	IP66/IP67
Nhiệt độ hoạt động	-40 °C (-40 °F) - +85 °C (+185 °F)
Nhiệt độ bảo quản	-40 °C (-40 °F) – +85 °C (+185 °F)
độ ẩm	98% RH, không ngưng tụ

Dữ liệu cơ học
Vật liệu nắp kết nối	Nhôm
Vật liệu nhà ở	Thép
lớp phủ nhà ở	Lớp phủ ướt (Nhôm trắng RAL 9006) + Bảo vệ chống ăn mòn catốt (kháng tia muối >720 giờ)
Loại mặt bích	Kẹp, ø 58 mm (C)
Chất liệu mặt bích	Nhôm
Loại trục	Rắn, phẳng đơn, chiều dài = 20 mm
Đường kính trục	ø 10 mm (0,39")
Vật liệu trục	Thép không gỉ V2A (1.4305, 303)
tối đa. Tải trọng trục	Trục 40 N, Hướng kính 110 N
Tuổi thọ cơ học tối thiểu (10^8 vòng quay với Fa/Fr)	430 (20N / 40N), 150 (40N / 60N), 100 (40N / 80N), 55 (40N / 110N)
Rotor quán tính	≤ 30 gcm² [≤ 0,17 oz-in²]
Mô-men xoắn ma sát	≤ 5 Ncm @ 20 °C, (7,1 oz-in @ 68 °F)
tối đa. Tốc độ cơ học cho phép	≤ 3000 1/phút
Chống sốc	≤ 100 g (nửa sin 6 ms, EN 60068-2-27)
Chống sốc vĩnh viễn	≤ 10 g (nửa sin 16 ms, EN 60068-2-29)
chống rung	≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6)
Chiều dài	80,5 mm (3,17")
Cân nặng	480 g (1,06 lb)

kết nối điện
Định hướng kết nối	Xuyên tâm
Kiểu kết nối	3 x Tuyến cáp
Loại nắp kết nối	Có thể tháo rời để dễ dàng thay thế bộ mã hóa mà không cần lắp đặt cáp mới, Công tắc xoay có số nút hiển thị, Không có thành phần hoạt động, Công tắc điện trở đầu cuối cũng cắt cả bus đầu ra, Kẹp lò xo lớn

chứng nhận
Sự chấp thuận	CE

Vòng đời sản phẩm
Vòng đời sản phẩm	Thành lập
